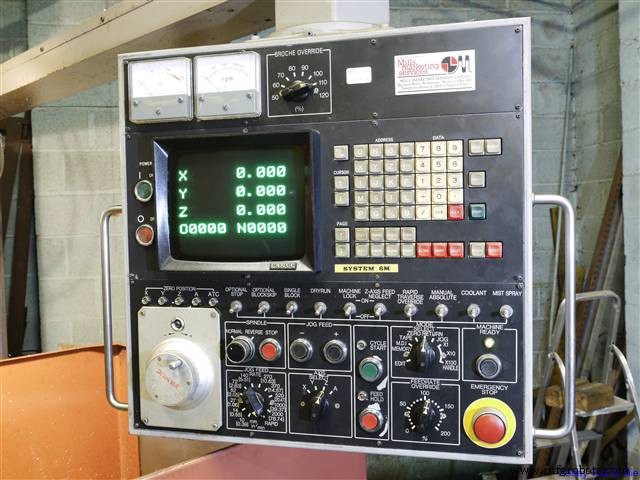

Fanuc 6 alarmen – Fanuc 6M 6T alarmcodes

Fanuc 6 alarmcodes zijn van toepassing op Fanuc System 6M 6T CNC-besturingen. Voor cnc-bewerkers die werken op cnc-draaibank met 6T of CNC-freesmachine met Fanuc 6M cnc-besturing.

Fanuc System 6M en 6T Alarmcodes zijn verdeeld zoals hieronder

  • 210 tot 245 Fouten op slageindschakelaars
  • 400 tot 445 fouten op het servosysteem
  • 600 tot 603 fouten op printplaat of kabels
  • 700 tot 702 Oververhitting van sectie of motor
  • 900 tot 999 fouten in het geheugen

Fanuc 6M / 6T alarmcodes

Programmafouten of bedieningsfouten

Fouten op slaglimietschakelaar

Alarm Alarmbeschrijving
000 Schakel de stroom opnieuw in nadat de parameter is ingevoerd
001 TH Alarm (Er is een teken met een onjuiste pariteit ingevoerd) Corrigeer de band
002 TV Alarm (Het aantal karakters in een blok is oneven). Dit alarm wordt alleen gegenereerd wanneer de tv-controle effectief is
003 Er zijn gegevens ingevoerd die het maximaal toegestane aantal cijfers overschrijden
004 Er is een cijfer of het teken (-) ingevoerd zonder adres aan het begin van het blok
005 Het adres werd niet gevolgd door de juiste gegevens, maar werd gevolgd door een ander adres met EOB-code
006 Teken "-" invoerfout (teken "-" is ingevoerd na een adres waarmee het niet kan worden gebruikt. Of er zijn twee "-" tekens gebruikt).
007 Decimale punt “.” Invoerfout (Er is een decimaalteken ingevoerd na een adres waarmee het niet kan worden gebruikt. Of er zijn twee decimalen ingevoerd).
008 De schakelstand van de bandlezer was niet AUTO (zonder haspel) of REEL ON/REEL OFF (met haspels).
009 Er is een onbruikbaar teken ingevoerd. (E).
010 Er is een onbruikbare G-code opgedragen. (Het alarm wordt ook gegenereerd wanneer een G-code wordt opgedragen waarmee de besturing niet als optie is uitgerust).
011 Voedingssnelheid werd niet opgedragen bij snijvoeding of de voedingssnelheid was onvoldoende
015 Het aantal opgedragen assen overschreed dat van de toegestane gelijktijdig bestuurde as
017 De opgedragen verplaatsing van de extra as werd opgedragen zonder een optionele extra as uit te rusten.
018 Een extra as werd tegelijk met de andere as aangestuurd.
021 De as die niet is opgenomen in het geselecteerde vlak (door gebruik te maken van G17, G18, G19) werd opgedragen in circulaire interpolatie.
022 Bij circulaire interpolatie werd de radiusaanduiding uitgevoerd in de NC die niet is uitgerust met de radiusaanduidingsoptie.
023 Bij circulaire interpolatie door middel van straalaanduiding werd nul bevolen voor adres R.
030 Het gereedschapsoffsetnummer is te groot voor de D- of H-functie.
031 Bij het instellen van het offsetbedrag door G10, was het offsetnummer na adres P buitensporig of niet gespecificeerd.
032 Bij het instellen van het offsetbedrag door G10, was het offsetbedrag te hoog.
035 Skip Cutting (G31) werd opgedragen in freescompensatiemodus.
036 G45-G48 (Tool Offset) werd opgedragen in freescompensatiemodus.
037 De geselecteerde (door G17, G18 of G19 te gebruiken) gewijzigd in freescompensatiemodus.
038 Oversnijden zal optreden bij freescompensatie omdat het begin- of eindpunt van de boog samenvalt met het middelpunt van de boog
041 Oversnijden vindt plaats in de freescompensatie.
044 Een van de G27-G30 kreeg het bevel in de modus voorgeprogrammeerde cyclus. Een ATC-cyclus (M06) werd opgedragen in de standaardcyclusmodus.
045 Er is een ATC-cyclus (M06) opgedragen voor de NC die niet is uitgerust met de optionele referentiepuntretourfunctie.
046 Anders dan P2, werd P3 en P4 gespecificeerd in de 2e, 3e en 4e referentiepuntretouropdrachten.
047 G27 tot G30 is opgedragen voor een as die geen referentiepunt heeft.
058 In 4-cijferige S-code binaire 12-bits/analoge uitgang A, werd een commando gespecificeerd dat het maximum of minimum aantal spilomwentelingen overschreed.
059 Geen programma voor geselecteerd werknummer gevonden (extern werknummer selecteer A-functie).
060 Opgedragen volgnummer is niet gevonden bij het zoeken naar volgnummer,
065 Schaalvergroting is gespecificeerd als anders dan 1-99999.
066 Scaling is toegepast en als resultaat overschrijden de bewegingswaarde, coördinaatwaarde, cirkelboogradius, enz. de maximaal programmeerbare dimensie.
067 G51 (schaling AAN) is gespecificeerd in freescompensatiemodus.
070 Het geheugengebied van Fanuc is onvoldoende.
071 Het te doorzoeken adres is niet gevonden.
072 Het aantal op te slaan programma's is groter dan 95 of 191. (191 is een optie).
073 Het programmanummer is al gebruikt.
074 Het programmanummer is anders dan 1-9999
075 Het programmanummer of volgnummer is niet gevonden in het startblok van het programma
076 Het adres P is opgedragen in het blok met bevat een M98-opdracht.
077 Het subprogramma werd in drievoud aangeroepen
078 Het volgnummer dat is gespecificeerd door adres P in het blok dat een M98 of M99 bevat, is niet gevonden
079 In het geheugen opgeslagen programma en de inhoud van de band vallen niet samen
085 Bij het opslaan van gegevens in het geheugen met behulp van de ASR- of RS232C-interface, werd een overrun- of framingfout gegenereerd
086 Het signaalniveau van de RS232C-interface was onjuist
087 Bij het opslaan van gegevens in het geheugen met behulp van de Fanuc RS232-interface, is de tijd die nodig is om de gegevens op te slaan onvoldoende.
090 De terugkeer naar het referentiepunt kan niet normaal worden uitgevoerd omdat het startpunt van de terugkeer naar het referentiepunt te dicht bij het referentiepunt ligt of omdat er geen omwentelingssignaal wordt ingevoerd vanwege een fout in de pulscoder.
091 Referentiepuntretour kan niet normaal worden uitgevoerd, omdat de invoersnelheid te laag is om het één omwentelingssignaal van de pulscoder te synchroniseren met de referentieteller,
092 De door G27 aangewezen as keerde niet terug naar het referentiepunt.
094 Er kan geen P-type worden opgegeven voor het opnieuw starten van het programma (omdat na een programma-onderbreking een coördinatensysteeminstelling of ORIGIN enz. is uitgevoerd)
095 Er kan geen P-type worden opgegeven voor het opnieuw starten van het programma (omdat na programma-onderbreking de externe werknulpunt-offsetwaarde is gewijzigd)
096 Er kan geen P-type worden gespecificeerd voor het opnieuw starten van het programma (omdat na programma-onderbreking de werknulpunt-offsetwaarde is gewijzigd).
097 Er kan geen P-type worden opgegeven voor het opnieuw starten van het programma (omdat er na een programma-onderbreking geen automatische bewerking is uitgevoerd).
100 De schakelaar om parameters in te stellen staat aan. Druk op de resetknop na het uitschakelen van de schakelaar.
101 De stroom werd uitgeschakeld tijdens het herschrijven van de inhoud van het geheugen tijdens de opslag- en bewerkingsbewerking van het onderdeelprogramma. Wanneer dit alarm wordt gegenereerd, moet u de stroom inschakelen terwijl u op de DELETE- en RESET-knoppen drukt om het geheugen te wissen.
110 Absolute waarde van gegevens van representatie met vast punt overschrijdt de bovengrens (99999999).
111 Exponent van gegevens van drijvende-kommaweergave overschrijdt de bovengrens.
112 Deler is 0
113 Er wordt een functie gebruikt die niet kan worden gebruikt door gebruikersmacro A
114 Formaatfout behalve voor
115 Waarde niet gedefinieerd als variabel nummer is toegewezen
116 Linkerkant van vervangende zin is een variabele van verboden vervanging
118 Het nesten van haakjes overschrijdt de bovengrens (5).
119 Argument van SQRT is negatief , Of argument van BCD is negatief
122 Nesten van macro overschrijdt de bovengrens (4)
123 Macrobesturingsopdracht wordt gebruikt in bandmodus
124 DO END komt niet 1:1 overeen
125 Formaatfout van (formule)
126 Niet 1 £ n £ 3 in DO n
127 NC-commando en macro-commando zijn gemengd
128 Niet 0 £n £9999 in GA NAAR n
129 Ontoelaatbaar adres wordt gebruikt in .
130 Bij externe gegevensinvoer bevatten gegevens met een groter adres een fout
131 In extern alarmbericht zijn vijf of meer alarmen opgetreden
132 In extern alarmbericht wissen, er bestaat geen corresponderend alarmnummer
133 In extern alarmbericht en in extern operatorbericht bevatten kleinere adresgegevens een fout
170 Programma's met de nummers 8000 – 8999 en 9000 – 9899 worden bewerkt, maar dit alarm treedt alleen op wanneer de parameterinstelling verhindert dat deze programma's kunnen worden bewerkt.

Fouten op servosysteem

Alarm Alarmbeschrijving
210 Het beweegbare deel van de machine raakte de X-as plus slaglimietschakelaar
211 Het beweegbare deel van de machine raakte de X-as minus slaglimietschakelaar
212 Terwijl de X-as in de plus-richting bewoog, betrad hij het verboden gebied van de opgeslagen slaglimiet 1
213 Terwijl de X-as in de min-richting bewoog, betrad hij het verboden gebied van de opgeslagen slaglimiet 1
214 Terwijl de X-as in de plus-richting bewoog, betrad hij het verboden gebied van de opgeslagen slaglimiet 2
215 Terwijl de X-as in de min-richting bewoog, betrad hij het verboden gebied van de opgeslagen slaglimiet 2
220 Het beweegbare deel van de machine raakte de Y-as plus slagbegrenzingsschakelaar
221 Het beweegbare deel van de machine raakte de Y-as minus slaglimietschakelaar.
222 Terwijl de Y-as in de plus-richting bewoog, betrad deze het verboden gebied van de opgeslagen slaglimiet 1
223 Terwijl de Y-as in de min-richting bewoog, betrad deze het verboden gebied van de opgeslagen slaglimiet 1
224 Terwijl de Y-as in de plus-richting bewoog, betrad deze het verboden gebied van de opgeslagen slaglimiet 2
225 Terwijl de Y-as in de min-richting bewoog, betrad deze het verboden gebied van de opgeslagen slaglimiet 2
230 Het beweegbare deel van de machine raakte de Z-as plus slagbegrenzingsschakelaar
231 Het beweegbare deel van de machine raakte de Z-as minus slaglimietschakelaar
232 Terwijl de Z-as in de plus-richting bewoog, betrad deze het verboden gebied van de opgeslagen slaglimiet 1
233 Terwijl de Z-as in de min-richting bewoog, betrad deze het verboden gebied van de opgeslagen slaglimiet 1
234 Terwijl de Z-as in de plus-richting bewoog, betrad deze het verboden gebied van de opgeslagen slaglimiet 2
235 Terwijl de Z-as in de min-richting bewoog, betrad deze het verboden gebied van de opgeslagen slaglimiet 2
240 Het beweegbare deel van de machine raakte de 4e as plus slaglimietschakelaar
241 Het beweegbare deel van de machine raakte de eindschakelaar van de 4e as min slag
Drift in de X-as is buitensporig. (Meer dan 500VELO) Terugkoppeling positie X-as pulscoder is abnormaal. (Verbindingsalarm) Drift in de Y-as is buitensporig. (Meer dan 500VELO) Drift in Z-as is buitensporig. (Meer dan 500VELO) Terugkoppeling positie Z-as pulscoder is abnormaal. (Verbindingsalarm) Terugkoppeling van de positie van de extra aspulscoder is abnormaal. (Verbindingsalarm)

Fouten op printplaat of kabels

Verbindingsalarm tussen elke PCB

Alarm Alarmbeschrijving
400 De besturing heeft het overbelastingssignaal van de X-, Y- of Z-as ontvangen
401 Het READY-signaal (VRDY) van de snelheidsregeling van de X-, Y- of Z-as is uitgeschakeld
402 De besturing heeft het overbelastingssignaal van de 4e as ontvangen
403 Het READY-signaal (VARY) van de snelheidsregeling van de 4e as is uitgeschakeld
404 Het READY-signaal (VARY) van de snelheidsregeling van de X-, Y- of Z-as wordt niet uitgeschakeld, ook al is het READY-signaal (PRDY) van de positieregeling uitgeschakeld.
Het READY-signaal (VARY) van snelheidsregeling al aan, ook al is het READY-signaal (PRDY) van de positieregeling uit, maar staat de voeding aan
405 Bij het terugkeren naar het referentiepunt wordt het terugkeren naar het referentiepunt niet correct uitgevoerd door een afwijking van het NC-besturingsgedeelte of het servosysteem. Voer de handmatige terugkeer naar het referentiepunt opnieuw uit
410 De inhoud van het foutenregister van de X-as is groter dan de toegestane waarde terwijl de machine is gestopt
411 De inhoud van het foutenregister van de Y-as is groter dan de toegestane waarde terwijl de machine in beweging is
412
413 De inhoud van het foutenregister van de X-as overschreed =32767. Of de waarde van het snelheidscommando van de DA-converter ligt buiten het bereik van +8191~ – 8192. Onjuiste instellingen veroorzaken dit alarm
414 Het resolver/inductosyn-positiedetectiesysteem van de X-as is een probleem
415 Een invoersnelheid van meer dan 511875 detectie-eenheden/sec werd opgedragen in de X-as
Deze fout wordt veroorzaakt door een onjuiste instelling van CMR
416
420 De inhoud van het foutenregister van de Y-as is groter dan de toegestane waarde terwijl de machine is gestopt
421 De inhoud van het foutenregister van de Y-as is groter dan de toegestane waarde terwijl de machine in beweging is
422
423 De inhoud van het foutenregister van de Y-as overschreed =32767. Of de waarde van het snelheidscommando van de DA-converter ligt buiten het bereik van +8191~ – 8192. Onjuiste instellingen veroorzaken dit alarm
424 Het DSCG-positiedetectiesysteem van de Y-as is een probleem
425 Een invoersnelheid van meer dan 511875 detectie-eenheden/sec werd opgedragen in de Y-as
Deze fout wordt veroorzaakt door een onjuiste instelling van CMR
426 Y-as Fanuc pulscoder positiefeedback is abnormaal. (Verbindingsalarm)
430 De inhoud van het foutenregister van de Z-as is groter dan de toegestane waarde terwijl de machine is gestopt
431 De inhoud van het foutenregister van de Z-as is groter dan de toegestane waarde terwijl de machine in beweging is
432
433 De inhoud van het foutenregister van de Z-as overschreed =32767. Of de waarde van het snelheidscommando van de DA-converter ligt buiten het bereik van +8191~ – 8192. Onjuiste instellingen veroorzaken dit alarm
434 Het resolver/inductosyn positiedetectiesysteem van de Z-as is een probleem
435 Een invoersnelheid van meer dan 511875 detectie-eenheden/sec werd opgedragen in de Z-as
Deze fout wordt veroorzaakt door een onjuiste instelling van CMR
436
440 De inhoud van het foutregister van de 4e as is groter dan de toegestane waarde terwijl de machine is gestopt
441 De inhoud van het foutregister van de 4e as is groter dan de toegestane waarde terwijl de machine in beweging is
442 Drift in de 4e as is buitensporig. (Meer dan 500VELO)
443 De inhoud van het foutenregister van de 4THaxis overschreed =32767. Of de waarde van het snelheidscommando van de DA-converter ligt buiten het bereik van +8191~ – 8192. Onjuiste instellingen veroorzaken dit alarm
444 Het resolver/inductosyn positiedetectiesysteem van de 4e as is in de war
425 Een invoersnelheid van meer dan 511875 detectie-eenheden/sec werd opgedragen in de 4e as
Deze fout wordt veroorzaakt door een onjuiste instelling van CMR
426

Oververhittingsalarmen

Oververhitting van sectie of motor

Alarm Alarmbeschrijving
600 Er is een dataoverdrachtsfout opgetreden in de verbindingseenheid of in pc-model C
601 Slaafrelais was uitgeschakeld. (Verbindingen tussen eenheid, MDI/DPL (MDI/CRT) en master-PCB zijn problemen. Nog een gevalsverandering verbindingseenheid)
602 PC-programma is nog niet geladen
603 De correspondentie tussen NC en PC is onjuist of onderbroken. Verander de power sequence control-printplaat of master-printplaat
604 Geen hold is effectief voor pc-model B-zijde MPU
605 Er is een systeemfout opgetreden in de PC-model B-zijde MPU
606 RAM/ROM-pariteit is opgetreden in PC-model B-zijde MPU
607 Fout bij gegevensoverdracht in Fanuc MDI &CRT

Fouten in het geheugen

Alarm Alarmbeschrijving
700 Oververhitting van de hoofdprintplaat
701 Oververhitting van de printplaat voor 4e as
702 Oververhitting van DC-motor voor X-, Y-, Z-as
703 Oververhitting van DC-motor voor 4e as

CNC machine

  1. Fanuc Robotgeschiedenis
  2. Haas-alarmcodes
  3. Lijst met Fanuc-alarmcodes
  4. Fanuc M-codes – Fadal-bewerkingscentra
  5. Fanuc 21 alarmcodes
  6. Yasnac LX3-alarmcodes
  7. Yasnac LX2-alarmcodes
  8. Yasnac LX1-alarmcodes
  9. Yasnac 3000G-alarmcodes
  10. Yasnac MX2-alarmcodes
  11. Fanuc Serie 15 alarmcodes
Alarm Alarmbeschrijving
900 Fout in bubbelapparaat. (Fout van ingangssignaal voor bubbelapparaat)
901 Fout in bubbelapparaat. (Het eerste punt in de ballon werd niet onmiddellijk na het inschakelen gedetecteerd)
902 Fout in bubbelapparaat. (Fout paginaformaat, niet-gedefinieerde opdracht)
903 Fout in bubbelapparaat. (Overdracht ontbreekt, paginaformaat groter)
904 Storing in Fanuc bubbelapparaat. (Pariteitsfout)
905 Fout in bubbelapparaat. (Geen markering)
906 Fout in bubbelapparaat. (Veel defecte lussen)
910 RAM-pariteitsfout (lage byte)
911 RAM-pariteitsfout (hoge byte)
920 Systeemfout (watch dog timer alarm)
930 CPU-fout (0, 3, 4 type interruptgeneratie)
997 ROM pariteitsfout (PC ROM)
998 ROM-pariteitsfout (Basic ROM)
999 ROM-paarfout (geen overeenkomst tussen hoog en laag)
