Arduino Nano Clock met 4x64 LED Matrix (nieuwe versie)

Code

• OUDE versie - Arduino Nano Dot Matrix-klok
• Nieuwe versie (v2) - Arduino Nano Dot Matrix-klok

OUDE versie - Arduino Nano Dot Matrix klokArduino

/* WAARSCHUWING:De oorspronkelijke code is nu verouderd. Gebruik de nieuwe (versie 2) * Arduino Nano DS3231 klok met LED Matrix 4x(8x8) SPI * * Arduino Nano 5V logic - 32kB prog. ruimte * Gereedschap:Bord:Arduino Nano; Processor:ATmega328P (Old Bootloader)!!* LED Matrix 4x(8x8) SPI met connector aan de rechterkant (laatste module)* https://www.banggood.com/MAX7219-Dot-Matrix-Module-4-in- 1-Display-For-Arduino-p-1072083.html?rmmds=myorder&cur_warehouse=CN* * VERBINDINGEN:*>> LCD 4x64 -> Arduino Nano:(met behulp van Hardware SPI):* 5V -> 5V pin* GND -> GND pin* CLK_PIN -> 13 // of SCK* DATA_PIN -> 11 // of MOSI* CS_PIN -> 10 // of SS * *>> DS3231 RTC -> Arduino Nano:* SDA (DAT) -> A4* SCL ( CLK) -> A5 * Geïnspireerd door:1) Arduino Clock van AnthoTRONICS Laatst bewerkt:22 maart 2019* maar zonder MD_parola vanwege zijn grote footprint! Nieuwe getdate-functie.* 2) Eenvoudigste UNO digitale klok ooit door plouc68000:* https://create.arduino.cc/projecthub/plouc68000/simplest-uno-digital-clock-ever-4613aa?ref=user&ref_id=680368&offset=1* 3) LEDDotMatrixClock.ino door Leonardo Sposina, maar hier zonder "Max72xxPanel.h"* https://github.com/leonardosposina/arduino-led-dot-matrix-clock/blob/master/LEDDotMatrixClock/LEDDotMatrixClock.ino* Niet in gebruik Max72xxPanel.h, maar kleine cijfers worden nog steeds gebruikt. Kleine footprint code hier.* Vervang in bibliotheek MD_MAX72XX/src/MD_MAX72xx_font.cpp :* 1) #define USE_NEW_FONT 1* 2) fonts #148 ... 158 moeten worden vervangen door 3x5 fonts:3, 248, 136, 248, / / 48 0 3, 144, 248, 128, // 49 1 3, 200, 168, 184, // 50 2 3, 136, 168, 248, // 51 3 3, 112, 72, 224, // 52 4 3, 184, 168, 232, // 53 5 3, 248, 168, 232, // 54 6 3, 8, 232, 24, // 55 7 3, 248, 168, 248, // 56 8 3 , 184, 168, 248, // 57 9 1, 80, // 58 :* * project:13790 bytes (44%); variabelen 361 bytes (17%)* Auteur:MVP https://www.hackster.io/MVP*/#include #include "DS3231.h"#include "MD_MAX72xx_lib.h"//#include " Font_Data.h"DS3231 rtc(SDA, SCL); // Realtime klokconstbyte LDR_PIN =A2; // LDR Sensor pin#define MAX_DEVICES 4// Define pins#define CLK_PIN 13 // of SCK#define DATA_PIN 11 // of MOSI#define CS_PIN 10 // of SS#define HARDWARE_TYPE MD_MAX72XX::ICSTATION_HW#define USE_NEW_F BUF_SIZE 20 // tekstbuffergrootte#define CHAR_SPACING 1 // pixels tussen tekenschar buf[BUF_SIZE], secs[4];uint8_t dots;// SPI hardware-interface// Max72xxPanel matrix =Max72xxPanel(CS_PIN, H_DISPLAYS, V_DISPLAYS matrix); =MD_MAX72XX(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);const byte WAIT =100;const byte SPACER =1;byte FONT_WIDTH;bool timeset=false;void adjustClock(String data) {byte _day =data.substring(0,2).toInt (); byte _maand =data.substring(3,5).toInt(); int _jaar =data.substring(6,10).toInt(); byte _hour =data.substring(11,13).toInt(); byte _min =data.substring(14,16).toInt(); byte _sec =data.substring (17,19).toInt(); rtc.setTime(_uur, _min, _sec); rtc.setDate(_dag, _maand, _jaar); Serial.println(F(">> Datumtijd succesvol ingesteld!")); timeset=true;}byte ledintensitySelect(int light) {byte _value =0; if (licht>=0 &&licht <=127) { _value =12; } else if (light>=128 &&light <=319) { _value =3; } else if (light>=320 &&light <=512) { _value =0; } return _value;};void printText(uint8_t modStart, uint8_t modEnd, char *pMsg)// Druk de tekstreeks af naar de gespecificeerde LED-matrixmodules.// Berichtengebied wordt opgevuld met lege kolommen na het afdrukken.{ uint8_t state =0; uint8_t curLen; uint16_t showLen; uint8_t cBuf[FONT_WIDTH]; int16_t col =((modEnd + 1) * COL_SIZE) - 1; matrix.control(modStart, modEnd, MD_MAX72XX::UPDATE, MD_MAX72XX::OFF); do // finite state machine om de tekens in de beschikbare ruimte af te drukken { switch(state) { case 0:// Laad het volgende teken uit de lettertypetabel // als we het einde van het bericht hebben bereikt, reset dan de berichtaanwijzer als (*pMsg =='\0') { showLen =col - (modEnd * COL_SIZE); // opvultekens staat =2; pauze; } // haal het volgende teken op uit het lettertypebestand showLen =matrix.getChar(*pMsg++, sizeof(cBuf)/sizeof(cBuf[0]), cBuf); krullen =0; staat++; // !! val opzettelijk door naar de volgende status om case 1 weer te geven:// toon het volgende deel van het teken matrix.setColumn(col--, cBuf[curLen++]); // klaar met lettertypeteken, toon nu de spatie tussen tekens if (curLen ==showLen) { showLen =CHAR_SPACING; staat =2; } pauze; geval 2:// initialiseer de status voor het weergeven van lege kolommen curLen =0; staat++; // doorval geval 3:// toon inter-tekenafstand of einde van berichtopvulling (lege kolommen) matrix.setColumn(col--, 0); curLen++; if (curLen ==showLen) staat =0; pauze; standaard:col =-1; // dit beëindigt zeker de do-lus } } while (col>=(modStart * COL_SIZE)); matrix.control(modStart, modEnd, MD_MAX72XX::UPDATE, MD_MAX72XX::ON);}void setup() { pinMode(LDR_PIN, INPUT_PULLUP); Serieel.begin(9600); Serial.println(F(">> Arduino 32x8 LED Dot Matrix Clock!")); Serial.println(F(">> Gebruik het
 formaat om de datum en het uur van de klok in te stellen!")); rtc.begin(); matrix.begin(); matrix.clear(); FONT_WIDTH=5 + SPACER; // De letterbreedte is 5 pixels matrix.control (MD_MAX72XX::INTENSITY, 2);; // Gebruik een waarde tussen 0 en 15 voor helderheid}void getDate()// Date Setup:Code voor het lezen van de klokdatum{ char* months[]={"Jan","Feb","Mar","Apr", "mei","juni","juli","aug","sep","okt","nov","dec"}; String dts =rtc.getDateStr(); // Get dd/mm/yyyy string String dds=dts.substring(0,2); // Datum uitpakken String mms=dts.substring (3,5); // Extraheer maand int mm=mms.toInt(); // Converteren naar maandnummer dds.concat(" "); dds.concat(String(maanden[mm-1])); // Herbouw datumstring als "dd Mmm" dds.toCharArray(buf,sizeof(buf)); // return buffer}void getHour()// Date Setup:Code voor het lezen van klokdatum{ String dts =rtc.getTimeStr(); // Get hh:mm:ss string String hhs=dts.substring(0,2); // Extraheer uur int hh=hhs.toInt(); // Converteren naar nummer als (hh <10) dots =7; if(uu> 19 &&uu <24) punten=13; if ((uu> 9 &&uu <20) || (uu ==21)) punten=11; als (hh ==1) punten=5; als (uu ==11) punten=10; //String outmsg=dts.substring(0,5); // Extraheer hh:mm (optioneel) String outmsg=String(hh); // Extraheer h als h<10 outmsg.concat(":"); // voeg toe:outmsg.concat (dts.substring (3,5)); // voeg mm outmsg.toCharArray(buf,BUF_SIZE);}void showsec(){ String dts =rtc.getTimeStr(); // Get hh:mm:ss string String scs1=dts.substring (6,7); String scs2=dts.substring(7); char sc1=148+scs1.toInt(); // Converteren naar index van char char sc2=148+scs2.toInt(); // Converteren naar index van char matrix.setChar (6,sc1); matrix.setChar(2,sc2);}void loop() {byte ledIntensity =ledintensitySelect(analogRead(LDR_PIN)); matrix.control(MD_MAX72XX::INTENSITY, ledIntensity);; // Gebruik een waarde tussen 0 en 15 voor helderheid // Toon hh:mm van buf getHour(); printText(0,MAX_DEVICES-1,buf); vertraging (WACHT); // Knipperende twee stippen:for (uint8_t i=0; i<8; i++){matrix.setColumn(MAX_DEVICES*8-dots,36); showsec(); vertraging (250); matrix.setColumn(MAX_DEVICES*8-dots,0); showsec(); vertraging (250); } // Sluit af door naar boven te scrollen:for (uint8_t i=0; i<8; i++){ matrix.transform(MD_MAX72XX::TSU); vertraging (2*WACHT); vertraging (WACHT); } krijg datum(); printText(0,MAX_DEVICES-1,buf); vertraging (20*WACHT); int temp =rtc.getTemp(); temp=temp-1; // Offset -1 C String outmsg =String (temp); outmsg.concat(" C"); outmsg.toCharArray(buf,BUF_SIZE); printText(0,MAX_DEVICES-1,buf); vertraging (20*WACHT); // Tijdinstelling in RTC:if (Serial.available()> 0 &×et==false) {adjustClock(Serial.readString()); }}

Nieuwe versie (v2) - Arduino Nano Dot Matrix-klokArduino

/* Arduino Nano DS3231 klok met LED Matrix 4x(8x8) SPI * Versie 2 - bijgewerkt 15/05/2-21 * Arduino Nano 5V logic - 32kB prog. ruimte * Gereedschap:Bord:Arduino Nano; Processor:ATmega328P (Old Bootloader)!!* LED Matrix 4x(8x8) SPI met connector aan de rechterkant (laatste module)* https://www.banggood.com/MAX7219-Dot-Matrix-Module-4-in- 1-Display-For-Arduino-p-1072083.html?rmmds=myorder&cur_warehouse=CN* * VERBINDINGEN:*>> LCD 4x64 -> Arduino Nano:(met behulp van Hardware SPI):* 5V -> 5V pin* GND -> GND pin* CLK_PIN -> 13 // of SCK* DATA_PIN -> 11 // of MOSI* CS_PIN -> 10 // of SS * *>> DS3231 RTC -> Arduino Nano:* SDA (DAT) -> A4* SCL ( CLK) -> A5 * Geïnspireerd door:1) Arduino Clock van AnthoTRONICS Laatst bewerkt:22 maart 2019* maar zonder MD_parola vanwege zijn grote footprint! Nieuwe getdate-functie.* 2) Eenvoudigste UNO digitale klok ooit door plouc68000:* https://create.arduino.cc/projecthub/plouc68000/simplest-uno-digital-clock-ever-4613aa?ref=user&ref_id=680368&offset=1* 3) LEDDotMatrixClock.ino door Leonardo Sposina, maar hier zonder "Max72xxPanel.h"* https://github.com/leonardosposina/arduino-led-dot-matrix-clock/blob/master/LEDDotMatrixClock/LEDDotMatrixClock.ino* Niet in gebruik Max72xxPanel.h, maar kleine cijfers worden nog steeds gebruikt. Kleine footprint code hier.* * project:113558 bytes (44%); variabelen 372 bytes (17%)* Auteur:MVP https://www.hackster.io/MVP*/#include #include "DS3231.h"#include "MD_MAX72xx_lib.h"//#include " Font_Data.h"DS3231 rtc(SDA, SCL); // Realtime klokconstbyte LDR_PIN =A2; // LDR Sensor pin#define MAX_DEVICES 4// Define pins#define CLK_PIN 13 // of SCK#define DATA_PIN 11 // of MOSI#define CS_PIN 10 // of SS// Definieer hieronder uw LED-matrix hardwaremodel://# definieer HARDWARE_TYPE MD_MAX72XX::ICSTATION_HW#define HARDWARE_TYPE MD_MAX72XX::FC16_HW#define USE_NEW_FONT 1#define BUF_SIZE 20 // tekstbuffergrootte#define CHAR_SPACING 1 // pixels tussen tekenschar buf[BUF_4ZE];, secuint8_SIZE]; ss, dots;// Definitie van de kleine lettertypen:uint8_t Font3x5 [ 10 ][ 3 ]={ { 248, 136, 248}, // 48 0 {144, 248, 128}, // 49 1 {200, 168 , 184}, // 50 2 {136, 168, 248}, // 51 3 {112, 72, 224}, // 52 4 {184, 168, 232}, // 53 5 {248, 168, 232 }, // 54 6 {8, 232, 24}, // 55 7 {248, 168, 248}, // 56 8 {184, 168, 248}}; // 57 9char months[12][4]={"jan","feb","maart","apr","mei","jun","juli","aug","sep"," okt","nov","dec"};char* wday;// SPI hardware-interface// Max72xxPanel matrix =Max72xxPanel(CS_PIN, H_DISPLAYS, V_DISPLAYS);MD_MAX72XX matrix =MD_MAX72XX(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);const byte WAIT =100;const byte SPACER =1;byte FONT_WIDTH;bool timeset=false;void adjustClock(String data) { byte _day =data.substring(0,2).toInt(); byte _maand =data.substring(3,5).toInt(); int _jaar =data.substring(6,10).toInt(); byte _hour =data.substring(11,13).toInt(); byte _min =data.substring(14,16).toInt(); byte _sec =data.substring (17,19).toInt(); rtc.setTime(_uur, _min, _sec); rtc.setDate(_dag, _maand, _jaar); Serial.println(F(">> Datumtijd succesvol ingesteld!")); timeset=true;}byte ledintensitySelect(int light) {byte _value =0; if (licht>=0 &&licht <=127) { _value =12; } else if (light>=128 &&light <=319) { _value =3; } else if (light>=320 &&light <=512) { _value =0; } return _value;};void printText(uint8_t modStart, uint8_t modEnd, char *pMsg)// Druk de tekstreeks af naar de gespecificeerde LED-matrixmodules.// Berichtengebied wordt opgevuld met lege kolommen na het afdrukken.{ uint8_t state =0; uint8_t curLen; uint16_t showLen; uint8_t cBuf[FONT_WIDTH]; int16_t col =((modEnd + 1) * COL_SIZE) - 1; matrix.control(modStart, modEnd, MD_MAX72XX::UPDATE, MD_MAX72XX::OFF); do // finite state machine om de tekens in de beschikbare ruimte af te drukken { switch(state) { case 0:// Laad het volgende teken uit de lettertypetabel // als we het einde van het bericht hebben bereikt, reset dan de berichtaanwijzer als (*pMsg =='\0') { showLen =col - (modEnd * COL_SIZE); // opvultekens staat =2; pauze; } // haal het volgende teken op uit het lettertypebestand showLen =matrix.getChar(*pMsg++, sizeof(cBuf)/sizeof(cBuf[0]), cBuf); krullen =0; staat++; // !! val opzettelijk door naar de volgende status om case 1 weer te geven:// toon het volgende deel van het teken matrix.setColumn(col--, cBuf[curLen++]); // klaar met lettertypeteken, toon nu de spatie tussen tekens if (curLen ==showLen) { showLen =CHAR_SPACING; staat =2; } pauze; geval 2:// initialiseer de status voor het weergeven van lege kolommen curLen =0; staat++; // doorval geval 3:// toon inter-tekenafstand of einde van berichtopvulling (lege kolommen) matrix.setColumn(col--, 0); curLen++; if (curLen ==showLen) staat =0; pauze; standaard:col =-1; // dit beëindigt zeker de do-lus } } while (col>=(modStart * COL_SIZE)); matrix.control(modStart, modEnd, MD_MAX72XX::UPDATE, MD_MAX72XX::ON);}void setup() { pinMode(LDR_PIN, INPUT_PULLUP); Serieel.begin(9600); Serial.println(F(">> Arduino 32x8 LED Dot Matrix Clock!")); Serial.println(F(">> Gebruik het

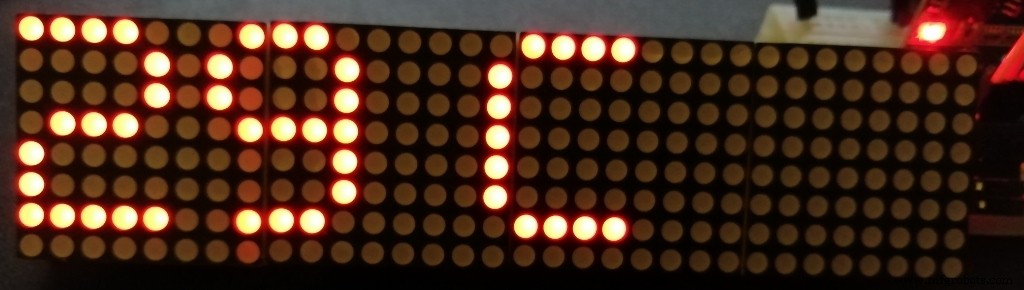

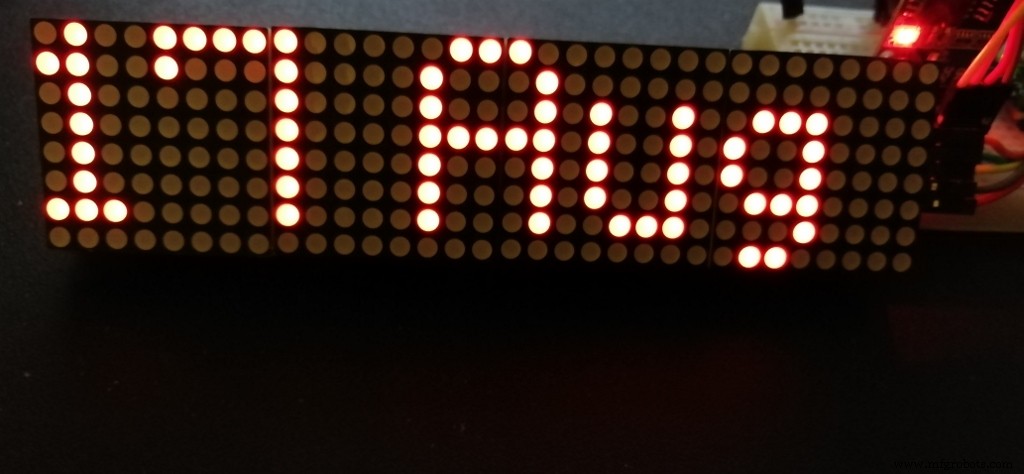

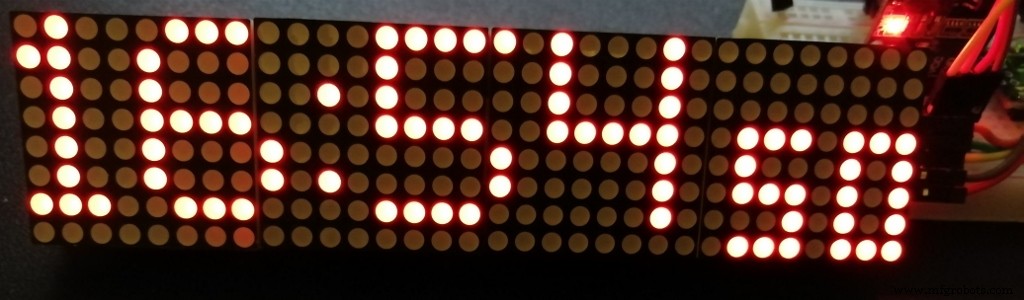

 formaat om de datum en het uur van de klok in te stellen!")); rtc.begin(); matrix.begin(); matrix.clear(); FONT_WIDTH=5 + SPACER; // De letterbreedte is 5 pixels matrix.control (MD_MAX72XX::INTENSITY, 2);; // Gebruik een waarde tussen 0 en 15 voor helderheid rtc.setDOW(); // Vereist voor een nieuwe RTC}void getDate()// Datuminstelling:Code voor het lezen van klokdatum{ String dts =rtc.getDateStr(); // Get dd/mm/yyyy string String dds=dts.substring(0,2); // Datum uitpakken String mms=dts.substring (3,5); // Extraheer maand int mm=mms.toInt(); // Converteren naar maandnummer dds.concat(" "); dds.concat(String(maanden[mm-1])); // Herbouw datumstring als "dd Mmm" dds.toCharArray(buf,sizeof(buf)); // return buffer wday =rtc.getDOWStr(2);}void getHour()// Datuminstelling:Code voor het lezen van klokdatum{ String dts =rtc.getTimeStr(); // Get hh:mm:ss string String hhs=dts.substring(0,2); // Extract uur String mms=dts.substring(3,5); // Minuten extraheren hh=hhs.toInt(); // Converteren naar nummer mm=mms.toInt(); // Converteren naar nummer mm ss=(dts.substring (6,8)).toInt(); // Extraheer seconden als getal als (hh>=0 &&hh <10) dots=7; if (uu> 9 &&uu <20) punten=11; if (uu> 19 &&uu <25) punten=13; if (uu%10 ==1) punten-=2; //String outmsg=dts.substring(0,5); // Extraheer hh:mm (optioneel) String outmsg=String(hh); // Extraheer h als h<10 // outmsg.concat(":"); // voeg toe:maar op 2 kolommen!! outmsg.concat(char (124)); // voeg 1 volledige kolom toe tussen getallen outmsg.concat(dts.substring(3,5)); // add mm outmsg.toCharArray(buf,BUF_SIZE);}// Nieuwe versie van de functie, met gebruik van de kleine ingesloten fontsvoid showsec(uint8_t secs){ uint8_t secs1=secs%10; uint8_t secs2=sec/10; for (uint8_t k=0; k<3; k++){matrix.setColumn(MAX_DEVICES*8-26-k,Font3x5 [secs2][k]); matrix.setColumn(MAX_DEVICES*8-30-k,Font3x5 [sec1][k]); }}void loop() { byte ledIntensity =ledintensitySelect(analogRead(LDR_PIN)); matrix.control(MD_MAX72XX::INTENSITY, ledIntensity);; // Gebruik een waarde tussen 0 en 15 voor helderheid getHour(); // Leestijd van RTC printText (0,MAX_DEVICES-1,buf); // Toon hh | mm van buf matrix.setColumn (MAX_DEVICES * 8-dots, 0); // Wis de | unsigned long inst =millis(); // markeer dit moment while (ss <53){ // Eerste 53 seconden van elke minuut tonen tijd while (millis() - inst> 1000){ inst =millis(); ss++; // Verhoog seconden showsec (ss); // Toon seconden voor (uint8_t i =0; i <2; i++) {matrix.setColumn (MAX_DEVICES * 8-dots, 36); // Knipperende twee stippen:vertraging (240); matrix.setColumn(MAX_DEVICES*8-dots,0); vertraging (240); } } } // Dan schuift "time" naar boven:for (uint8_t i=0; i<8; i++){ matrix.transform(MD_MAX72XX::TSU); vertraging (3*WACHT); } // Schrijf de huidige datum:getDate(); printText(0,MAX_DEVICES-1,buf); vertraging (20*WACHT); // Schrijf de weekdag (indien niet becommentarieerd)://printText(0,MAX_DEVICES-1,wday); //vertraging (20*WACHT); // Schrijf de geschatte kamertemperatuur van de RTC-sensor int temp =rtc.getTemp(); temp=temp-1; // Offset -1 C String outmsg =String (temp); outmsg.concat(" C"); outmsg.toCharArray(buf,BUF_SIZE); printText(0,MAX_DEVICES-1,buf); vertraging (20*WACHT); // Tijdinstelling in RTC als seriële monitor is geactiveerd in Arduino IDE:if (Serial.available()> 0 &×et==false) {adjustClock(Serial.readString()); }}
