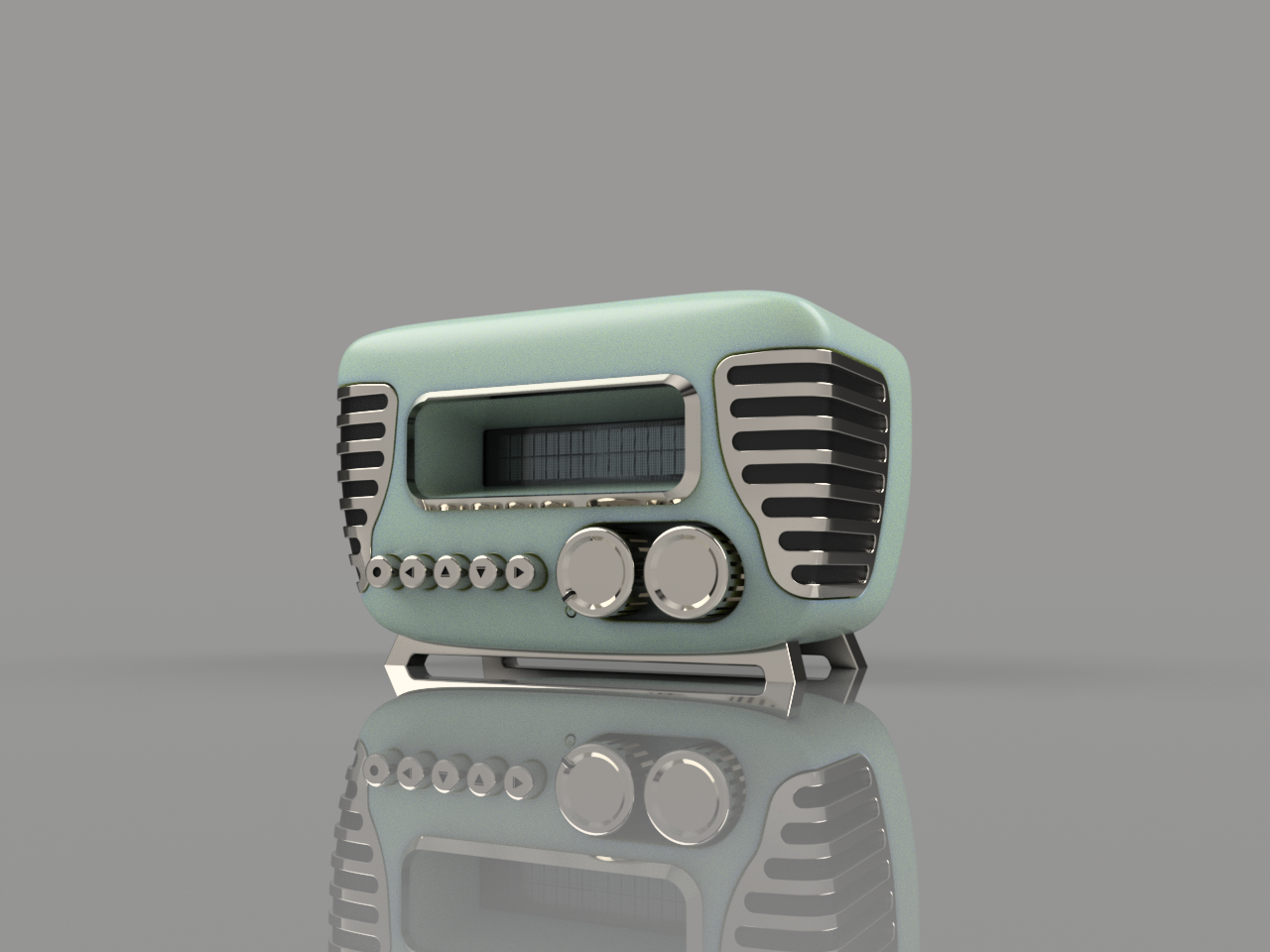

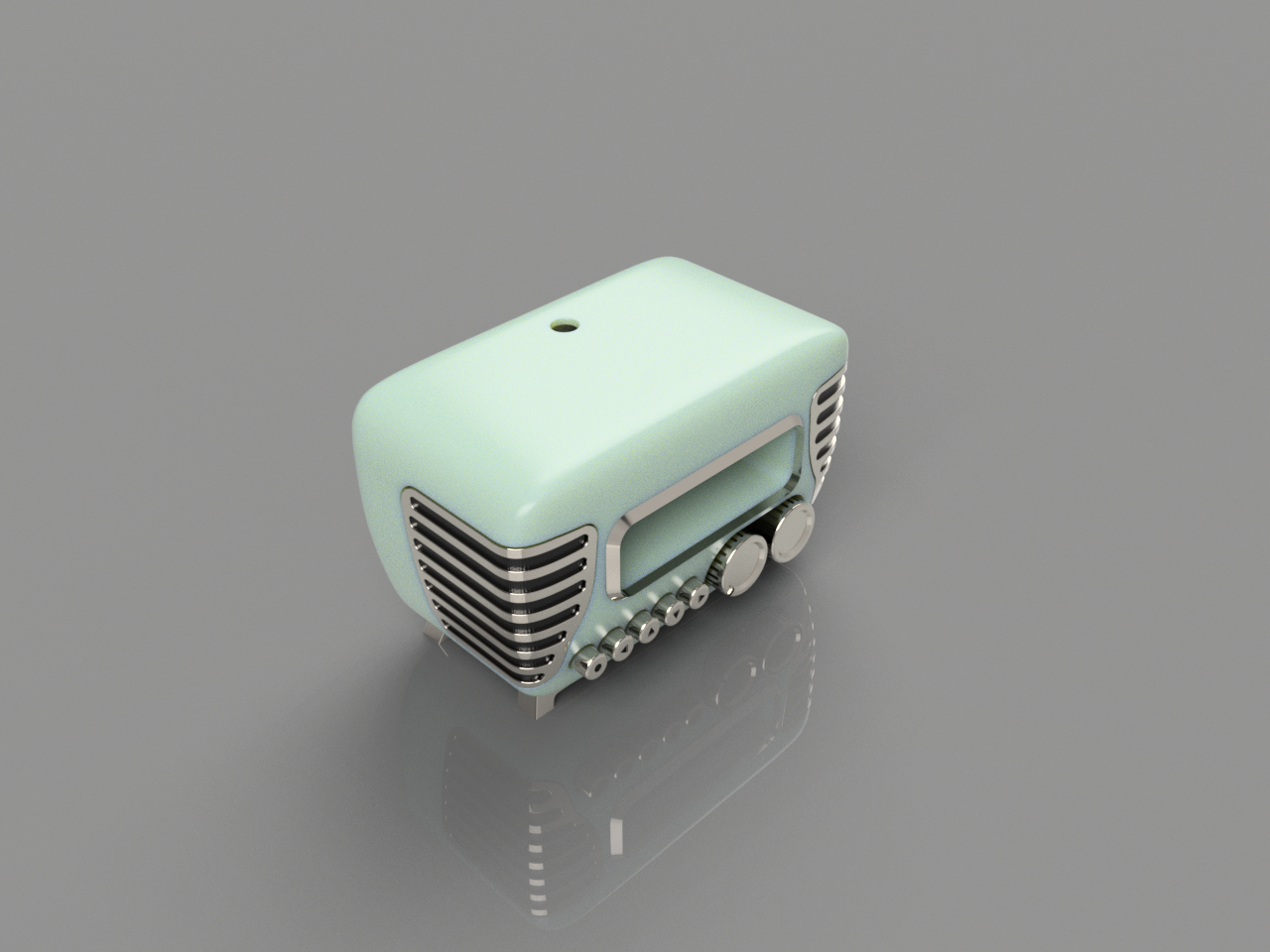

Mini-vintage internetradio

Over dit project

Motivatie

Dit project was gebaseerd op de Raspberry-Pi / Arduino internetradio van Anthony Kelly.

Voorwoord

Ik had geen eerdere ervaring in 3D-ontwerp, maar het was een kans om nieuwe vaardigheden te ontwikkelen. Ik heb ook nog geen toegang tot een 3D-printer. Dit wordt dus een echte uitdaging.

Inspiratie

Mijn belangrijkste doel is het ontwikkelen van een te bedrukken bijlage.

Het doel is om nieuwe technologie te mixen met een vintage look en feel. Maar ik wil de behuizing ook zo klein mogelijk maken en zonder onnodige uitsparingen. De enige beschikbare uitsparingen zijn het stroomsnoer en de audio-uitgang (maar dit kan worden geëlimineerd met een Bluetooth USB-installatie).

Het kostte me eindeloze nachten om erachter te komen hoe ik de software moest gebruiken om de ideeën die ik had te modelleren, maar het maakte me erg enthousiast over het eindresultaat. Ik wil er echt een voor mezelf bouwen. Ik hoop dat jullie dit project allemaal leuk vinden.

Bewerken. 10.05.2017

Als je dit project leuk vond, klik dan op de knop "Respecteer project"!! Het zal me helpen bij het maken van andere geweldige projecten!

Upgrades van origineel project

Deze behuizing was bedoeld om zo min mogelijk draden en uitsparingen naar buiten te laten gaan, dus werden enkele upgrades voorgesteld:

• Vervang de Ethernet-kabel door een mini-USB Wi-Fi-dongle.

• Gebruik een draaiknop met schakelaar om het volume aan/uit te zetten en aan te passen (optioneel)

• Gebruik een 360° Rotary Encoder om tussen stations te wisselen (optioneel)

• Gebruik dezelfde voeding om de Arduino en R-Pi van stroom te voorzien

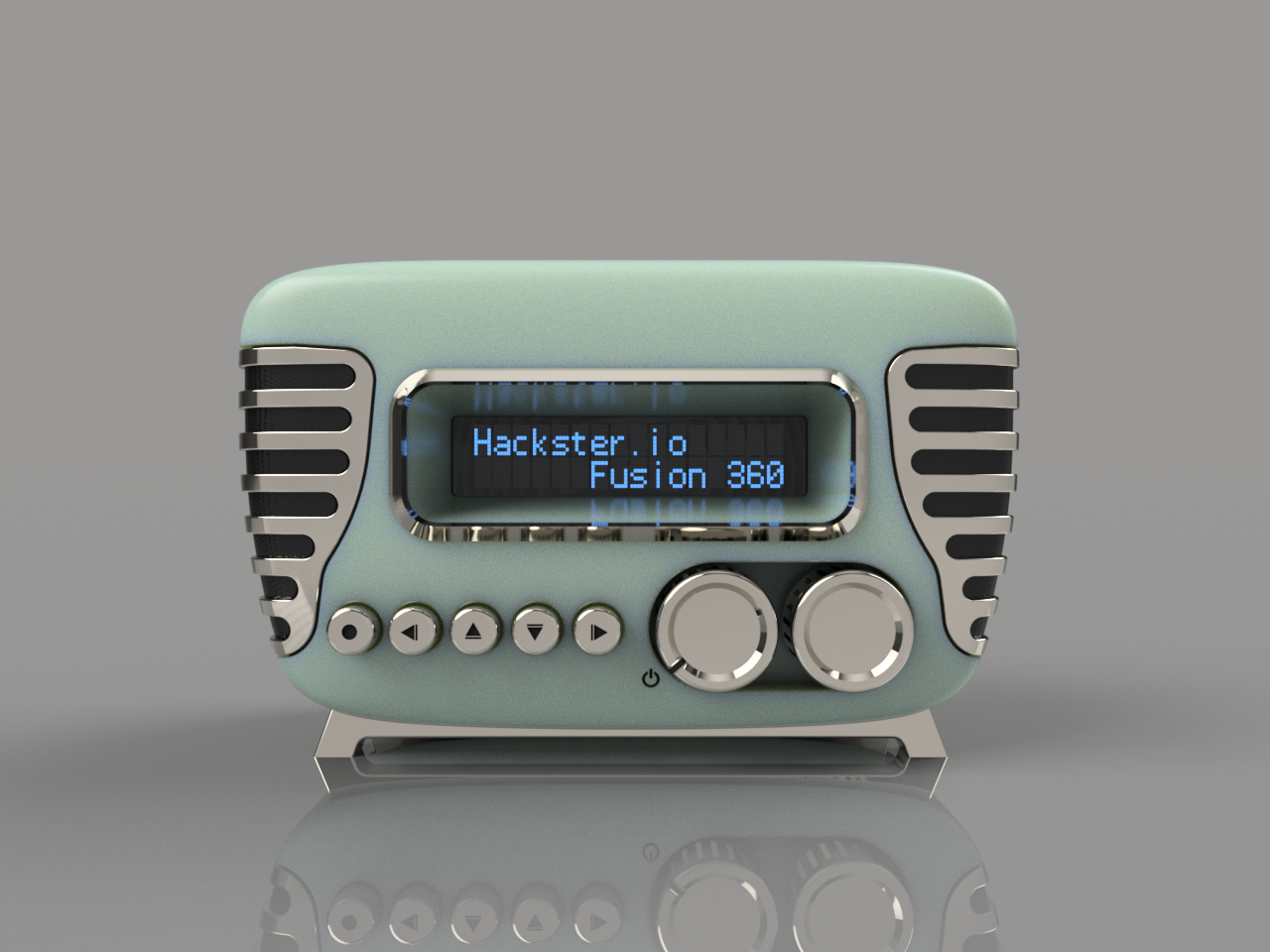

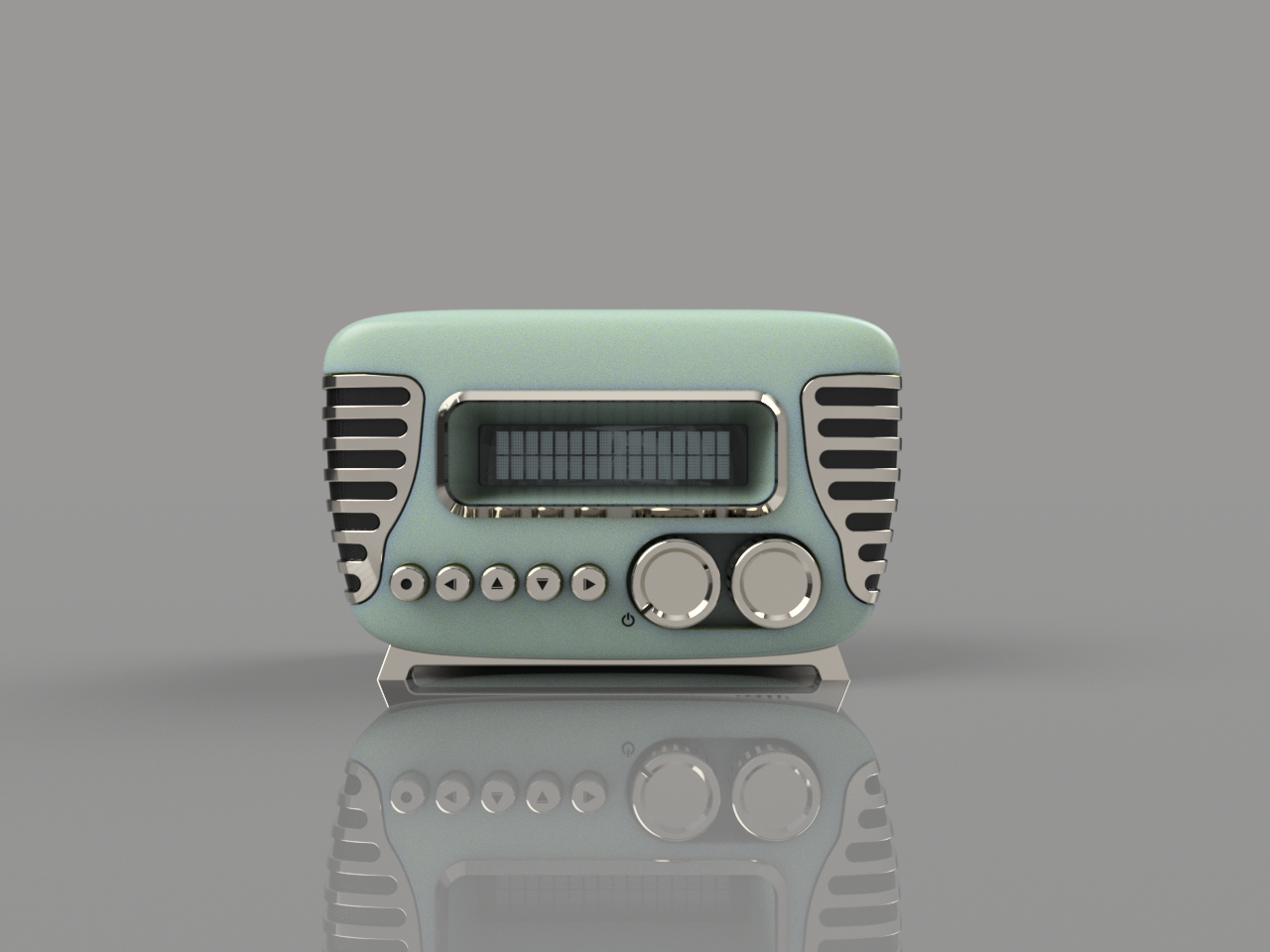

De LCD-knoppen zijn in een horizontale lijn geplaatst om de vintage look'n feel te behouden. Om dit te bereiken was een mechanische opstelling nodig.

De draaiknoppen aan de voorkant zijn optioneel, je kunt ze vermijden en gewoon de ronde knoppen op hun plaats lijmen om het beeld samen te stellen. Ze zijn gemodelleerd op basis van de datasheets, dus als u ze wilt vervangen door andere vergelijkbare onderdelen, moet u goed controleren of u het ontwerp moet aanpassen. Opmerking:ik heb op Digikey gezocht naar de goedkoopste componenten die beschikbaar zijn met de gewenste functies, dus het zal geen kwaad om ze te kopen.

Draaipotentiometer:

De pot heeft een dubbele functie:een schakelaar om de radio aan te zetten en een volumeregeling. De beginpositie is uitgeschakeld, en wanneer u begint te draaien, "klikt" het, sluit het circuit en voedt het de borden. Terwijl je blijft draaien, kan de analoge waarde van de pot worden afgelezen om het volume aan te passen van 0% (0V) tot 100% (5V).

Roterende encoder:

De encoder werkt als een tuner. Het draait vrij in elke richting om oude stijl radiotuners te simuleren. Het idee hier is om tussen de opgeslagen zenders te wisselen (vooruit of achteruit als u respectievelijk met de klok mee of tegen de klok in draait). De component heeft ook een schakelactie die kan worden gebruikt om het gewenste station te selecteren. Als bonus kun je een statisch radio-/zenderzoekgeluid afspelen (voorbeeld) terwijl de nieuwe zender niet is geselecteerd.

WAARSCHUWING :De Raspberry-Pi rechtstreeks in de I/O-lijnen van stroom voorzien is GEVAARLIJK , u omzeilt de beveiligingszekering. Dus jij MOET gebruik een GOED en STABIEL  5V voeding. Koop degene die hieronder wordt aanbevolen, maar doe het op eigen risico.

Montage

Sommige stukken zijn bedoeld om op hun plaats te worden gelijmd:

• LCD-voorkant

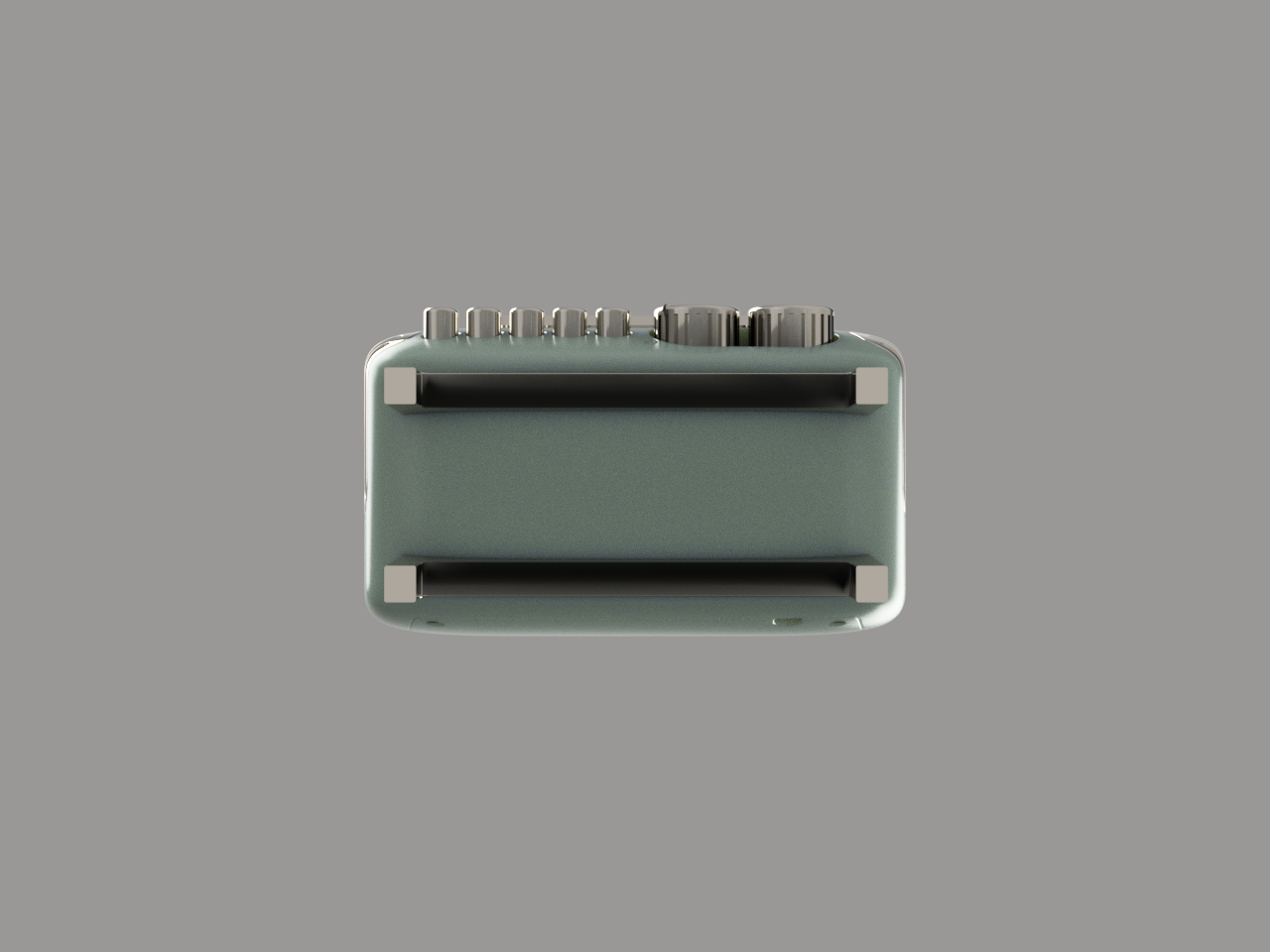

• Voeten

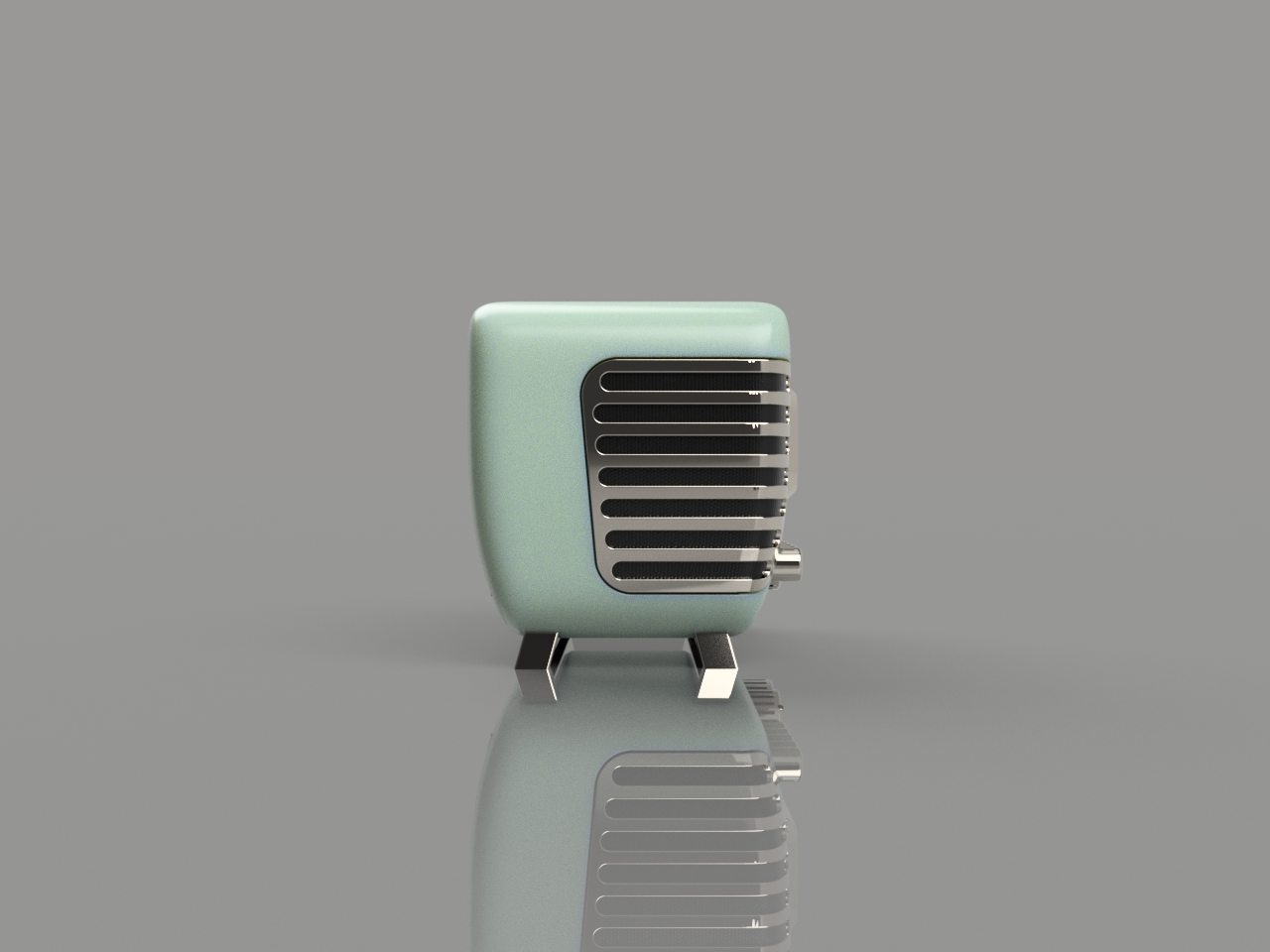

• Linker en rechter grill

Hoe de stukken in elkaar te zetten:

• plaats de drukknoppen in de juiste volgorde (rechts, omlaag, omhoog, links, selecteren). Ze hebben een aantal pallen om te voorkomen dat ze van voren vallen.

• Lijm de linker en rechter grillsteunen van binnenuit

• Plaats de roterende componenten en schroef ze van het voorpaneel

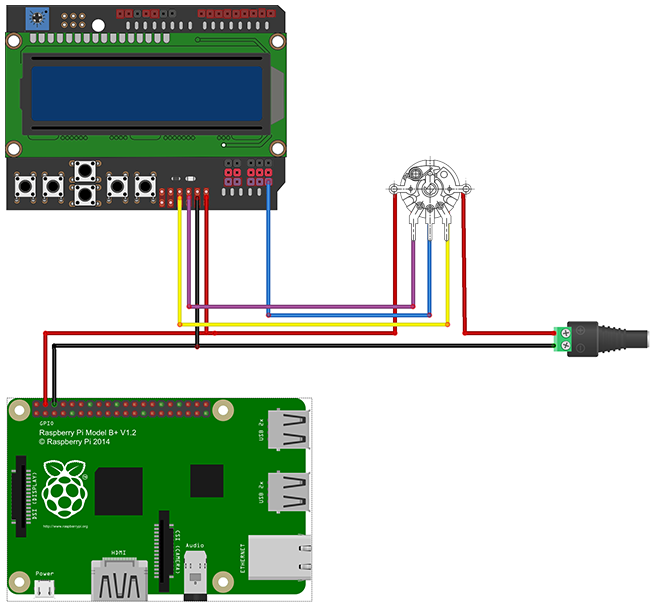

• Sluit de roterende componenten aan op de analoge pinnen in het LCD-scherm (vereist solderen en de juiste code)

• Plaats het LCD-scherm en schroef het op zijn plaats met 4 draadvormende schroeven (2-28 x 3/8"). Het LCD-scherm houdt de drukknoppen op hun plaats.

• Bevestig de Arduino en R-Pi samen met de spacer met behulp van 4 schroeven en moeren (M2,5 x 8 mm )

• Plaats alle USB-dongles op de R-Pi

• Steek de stroomaansluiting in de Arduino, R-Pi en sluit de voeding aan.

• Plaats de Arduino + Rpi-assemblage in de behuizing en bevestig ze aan het LCD-schild

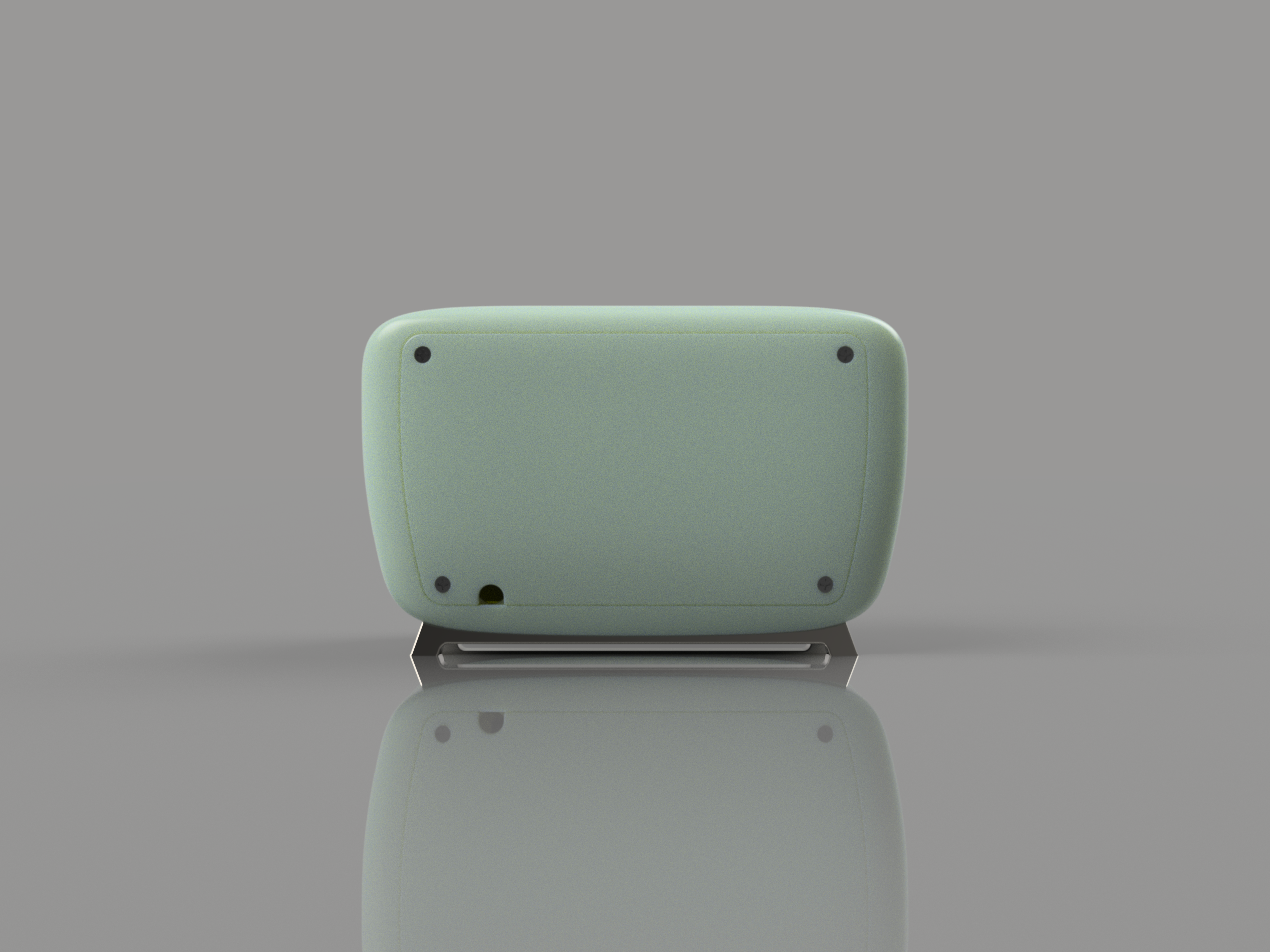

• Sluit het achterpaneel en schroef het op zijn plaats met 4 schroeven met platte kop (#2 x 3/8"). Leid het stroomsnoer door de uitsparing.

• Plaats de knoppen aan de voorkant voor de aan/uit/volume- en draaiknop.

• Lijm de laatste stukken:LCD-rand, voetjes en grillstukken aan de voorkant.

• Geniet

Afwerking

Om de uiteindelijke vintage look te krijgen, is het aan te raden om sommige delen te schuren, te primen en te schilderen. Het hoofdgedeelte heeft een "Metallic Pistachio"-kleur en de details moeten allemaal worden geverfd in nikkel. Alle toleranties zijn gemaakt zonder extra spaties, dus je moet alles testen voor het schilderen om wat ruimte te geven om te passen na het schilderen. Maar het is echt aan jou. Het kan gewoon 3D worden geprint in elke gewenste kleur.

Aangezien ik geen eerdere ervaring met 3D-printen heb, moet dit project waarschijnlijk worden aangepast. Je zult toleranties moeten werken en ondersteunende structuren moeten creëren om sommige onderdelen te kunnen printen.

Wat nu?

Om dit project naar een hoger niveau te tillen, zou ik enkele wijzigingen willen voorstellen:

• Gebruik een paar luidsprekers

• Gebruik een versterker

• Vergroot het ontwerp en herpositioneer alle elektronica

• Gebruik een 40x4 LCD-module

Dan kunnen we de hardware hebben om geluid te produceren!!

Fusion 360-link

De uploadlink werkt niet goed voor mij, dus daar is de directe link naar het project.

Link naar project
