Slimme energiebesparing voor uw huis

Over dit project

Er is veel stroomverlies in huizen door de ventilatoren en lampen die aan blijven, zelfs als er niemand in de kamer is. Mijn idee is eigenlijk om een ​​gebruiker te informeren dat wanneer hij zijn/haar huis verlaat, als een van de basisapparaten zoals de ventilatoren of lichten, televisies, ventilatoren of airconditioners per ongeluk aan blijven staan, wat de basis- en belangrijkste elektriciteitsverbruikende apparaten van ons huis. Sommige apparaten zoals televisies en airconditioners verbruiken elektriciteit, zelfs als alleen de schakelaars op hun schakelbord aan staan, het is niet veel, maar een cumulatieve som van 1000 huizen met dezelfde staat zou een groot genoeg aantal zijn.

Ik heb momenteel een zelfgemaakte uitbreidingsapparaat gebruikt om de werking van het project te demonstreren. Hieronder volgen de stappen om dit leuke project te maken, dus laten we beginnen:

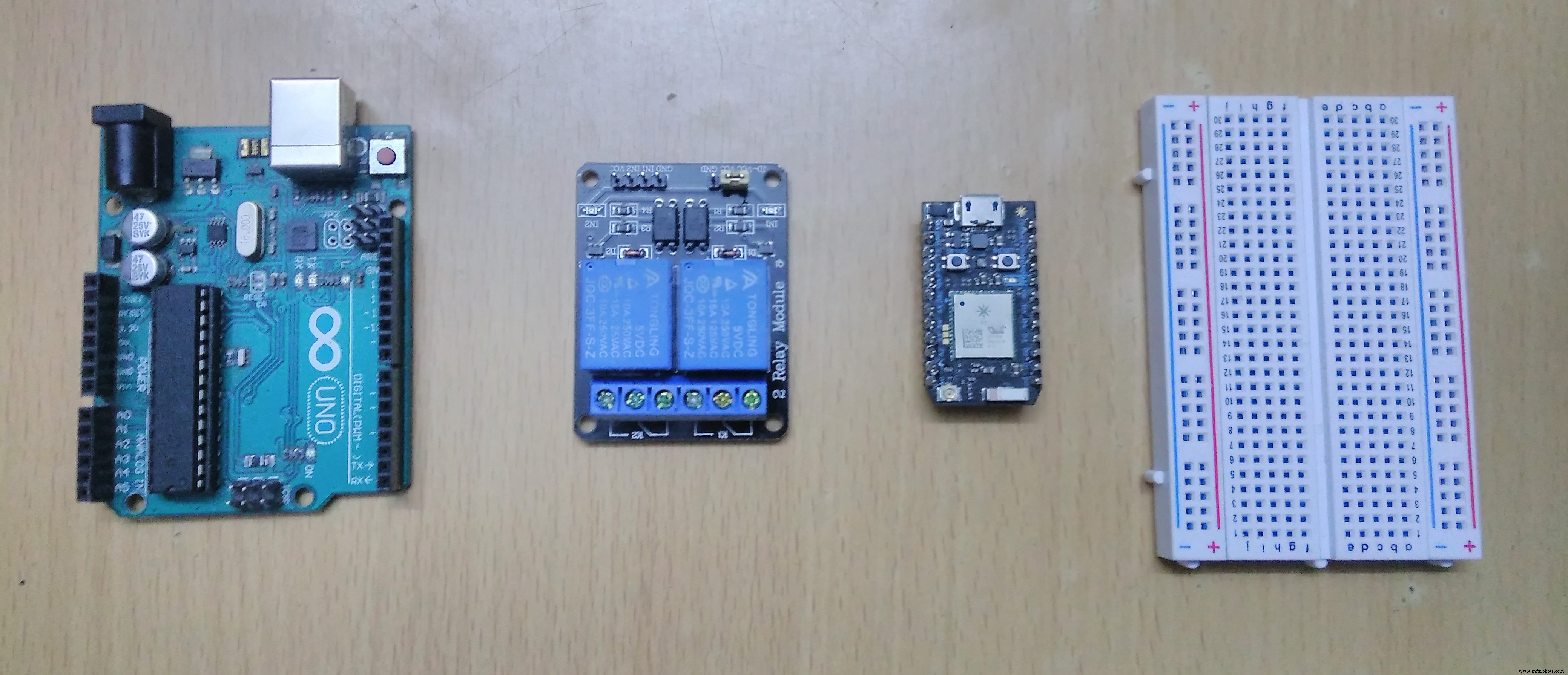

1. Dingen die nodig zijn om de projecthardware te bouwen:

De dingen die nodig zijn om dit project te bouwen zijn:

• Particle Photon, het brein van het project

• Broodplank

• Relaismodule, ik heb momenteel een 2-kanaalsrelaismodule gebruikt, maar je kunt hetzelfde doen met meerdere kanalen.

• Een voeding voor je relais aangezien het deeltje maar 3,3V kan leveren, dus ik heb een Arduino UNO gebruikt om het relais te voeden, maar je kunt hetzelfde doen met elke externe voeding.

• Jumperdraden voor verbindingen.

Nu we alle benodigde dingen hebben, kunnen we beginnen en ons project in elkaar zetten!

2. Montage van de hardware:

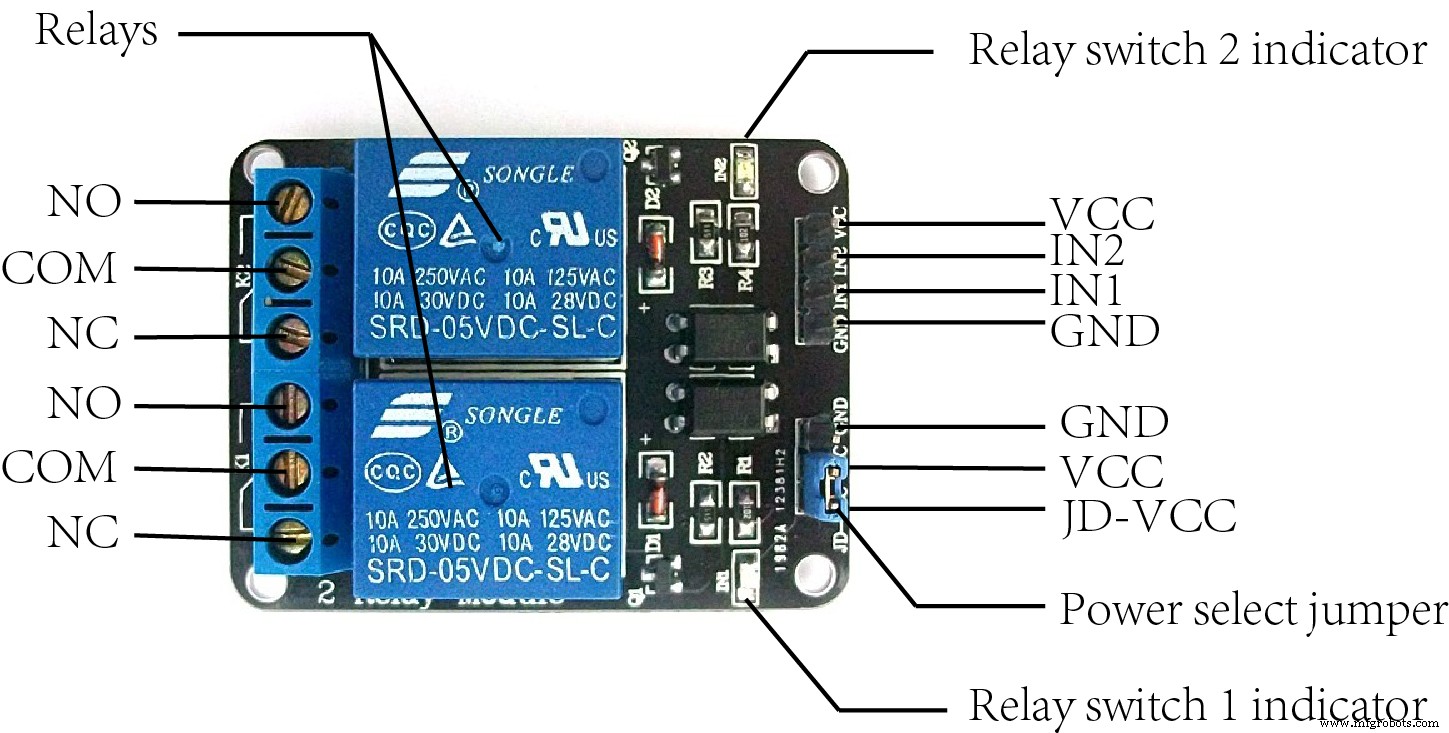

Hierna zullen we nu de verbindingen maken zoals weergegeven in het volgende schema. Maar laten we eerst het schematische diagram van de relaismodule en het deeltjesfoton bekijken.

We zullen de INT1-pin van de relaismodule verbinden met de digitale pin van het deeltje, ik heb momenteel de pin 1 en 2 van het bord gebruikt, maar het is jouw keuze.

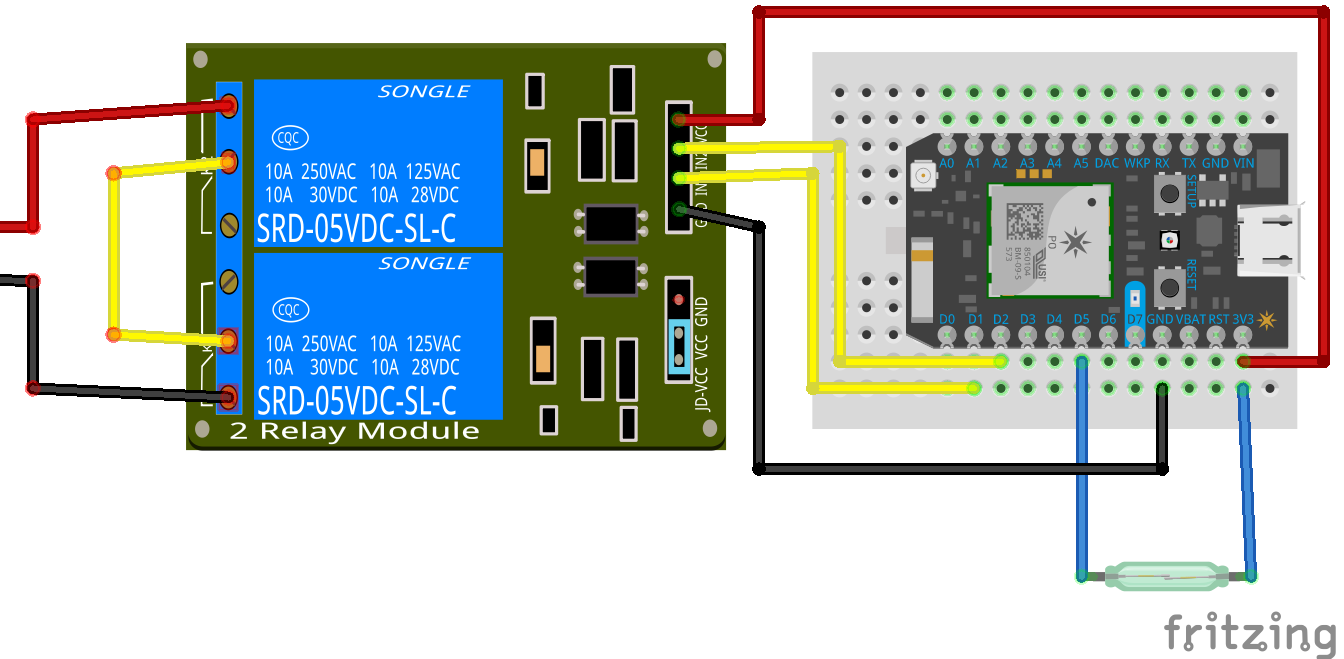

Het definitieve schema van het project ziet er als volgt uit:

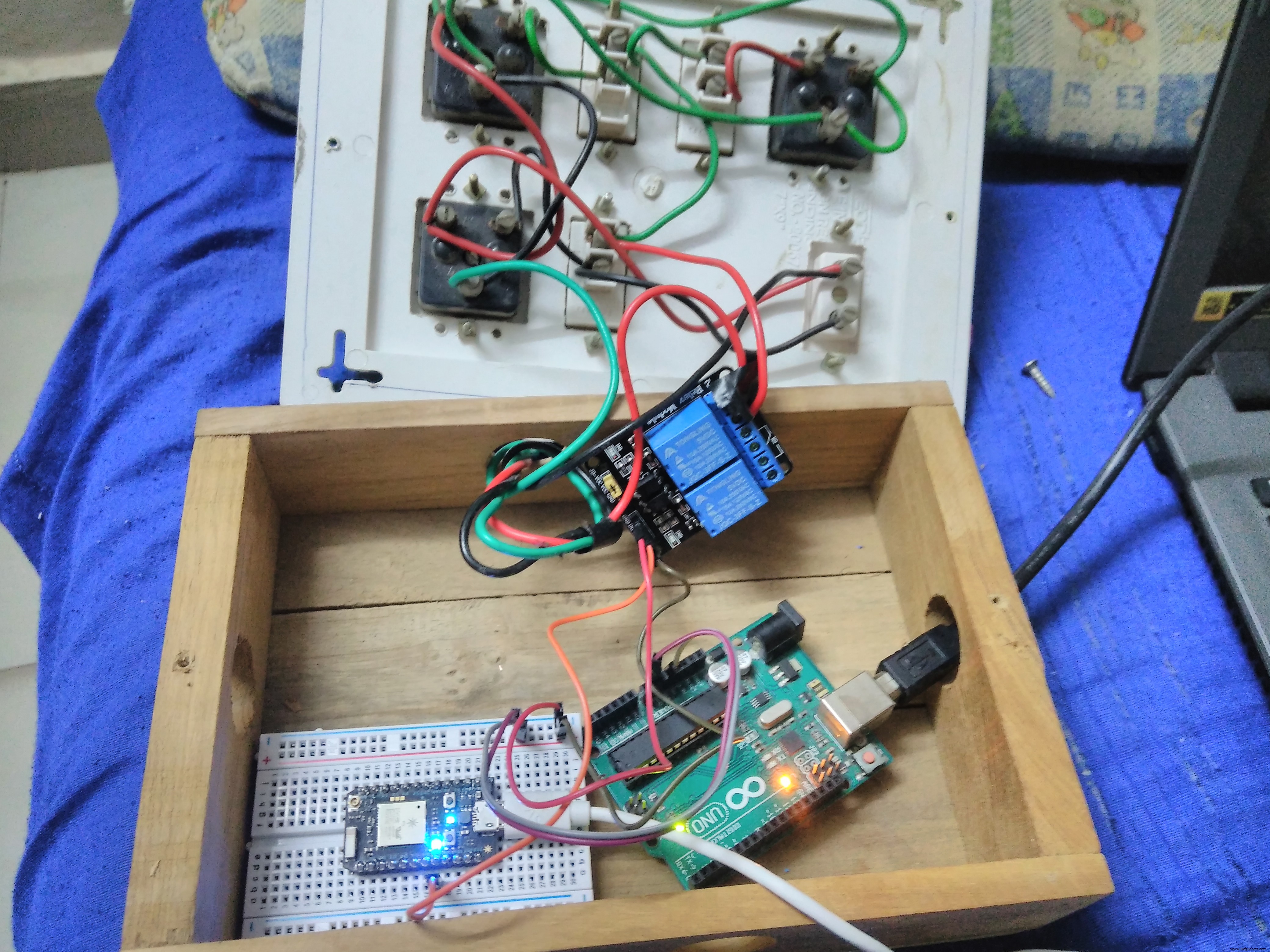

Nadat u de verbindingen tot stand heeft gebracht, ziet uw project er ongeveer zo uit:

Nu we klaar zijn met de hardware, kunnen we doorgaan naar het ontwikkelingsgedeelte van de Android-app.

3. De app-ontwikkeling:

Nu gaan we verder met het softwaregedeelte van het project. We zullen dit geweldige platform Blynk gebruiken om een ​​zeer eenvoudige en eenvoudige app voor ons project te maken. De stappen om een ​​nieuw project in Blynk aan te maken zijn:

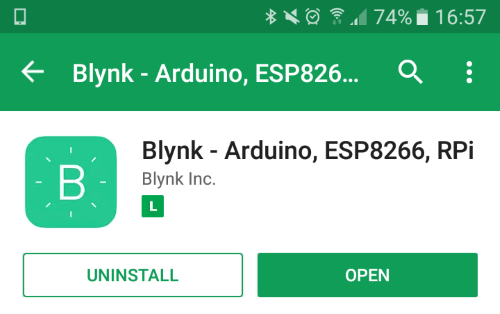

1. Download de Blynk app uit de playstore.

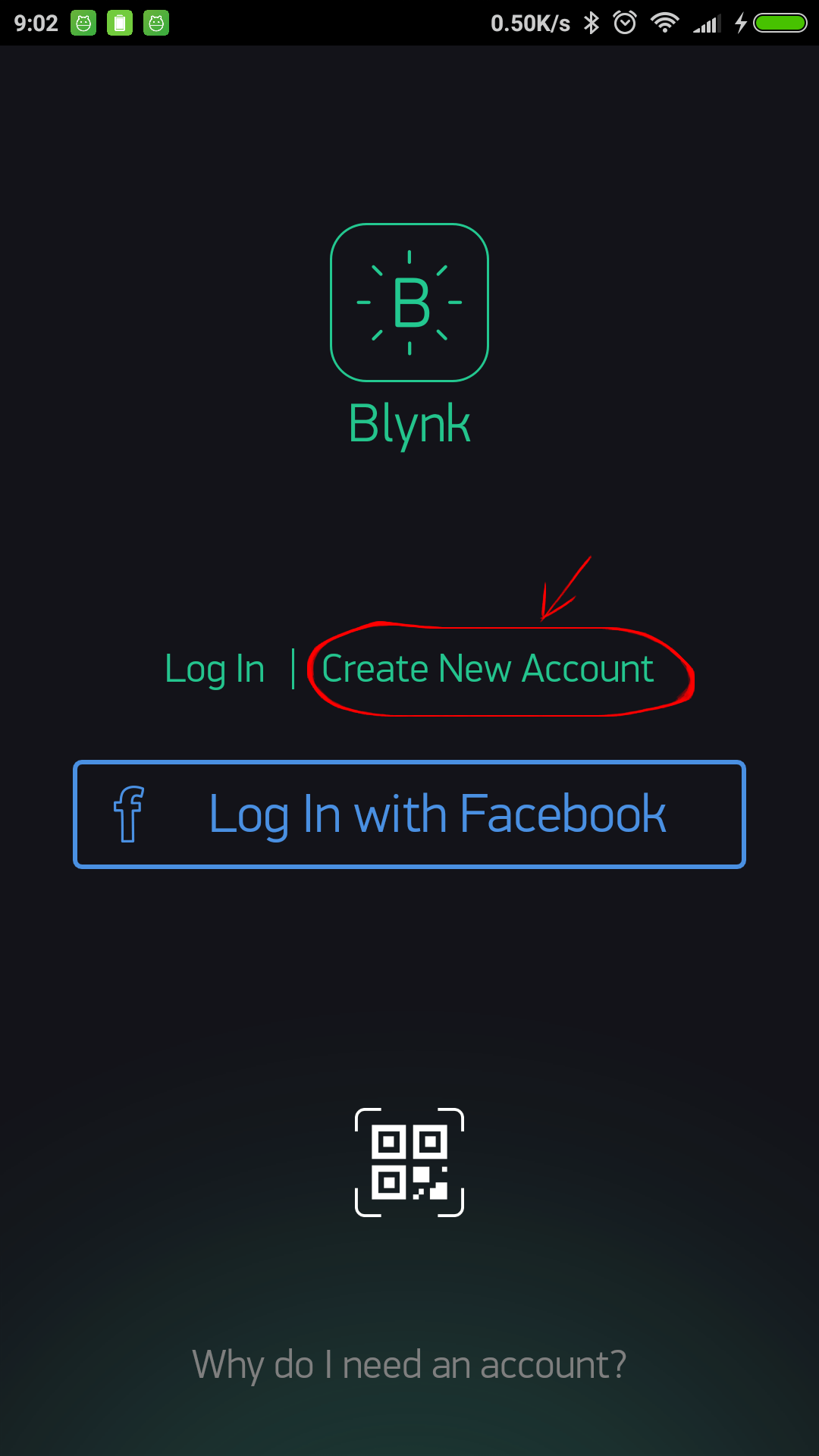

2. Meld u aan om een ​​gratis account aan te maken en apps te ontwikkelen.

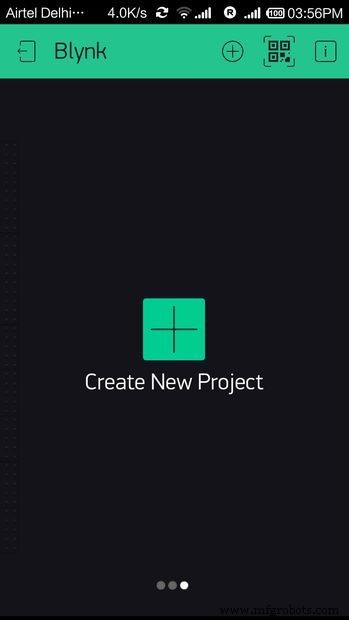

3. Maak daarna een nieuw project en kies het deeltjesfoton onder de sectie Borden en de wifi-optie en klik op maken.

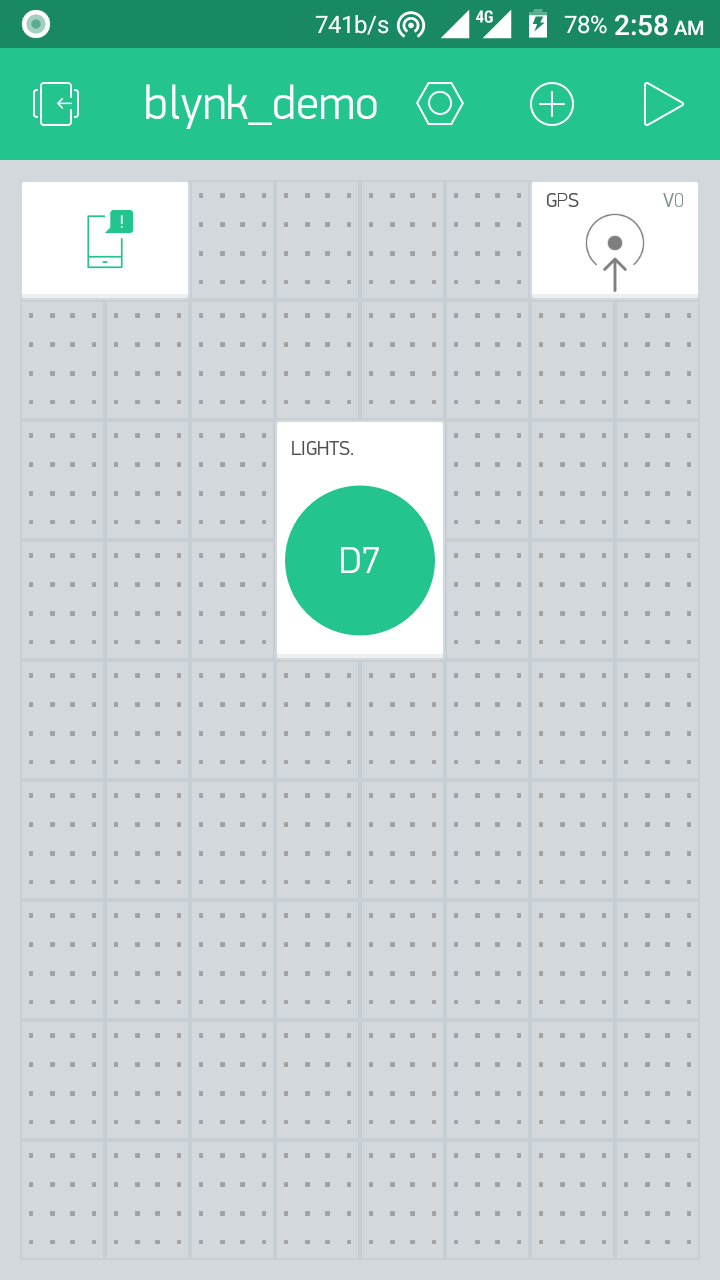

4. Kies nu de volgende componenten zoals weergegeven in het diagram:

• Een knop om de relais te bedienen, dwz de aangesloten apparaten zoals lampen en ventilatoren.

• Een GPS-trigger om een ​​bepaalde bewerking uit te voeren wanneer we de opgegeven GPS verlaten.

• Melding om een ​​pushmelding te genereren wanneer een persoon zijn/haar huis verlaat, zodat hij de apparaten kan uitschakelen die per ongeluk aan zijn blijven staan ​​en zo elektriciteit kan besparen.

4. Programmeren van de spaanplaat:

Nu moeten we de spaanplaat programmeren om een ​​verbinding tot stand te brengen tussen de blynk-app en het deeltjesfoton. Dit wordt bereikt door de Blynk-bibliotheek te gebruiken, waarmee een gemakkelijke en gebruiksklare communicatieverbinding tussen ons apparaat en het foton kan worden gemaakt.

De code kan in de spaanplaat worden gedumpt met behulp van build.particle.io door in te loggen op de deeltjessite. De code staat in de bijlagen.

Dus dat is het! Ons project is klaar voor actie. Dus ga door, bouw het en heb plezier. Aarzel niet om eventuele twijfels over mijn projecten te stellen door middel van opmerkingen of persoonlijke berichten.

Dit is een videodemonstratie van mijn project.

Code

• De Particle Build-code

De Particle Build-codeC/C++

Dit is de hoofdcode voor het programmeren van deeltjes

#define BLYNK_PRINT Serial #include #include vluchtige int state =LOW;char auth[] ="Uw authenticatiecode";BLYNK_WRITE(V0) // GPS-trigger {GPSflag =param.asInt(); // Zet de vlag op 1 of 0}BLYNK_WRITE(V1) // Knop die iets doet als GPSflag 1 is{ if (GPSflag ==1) // Controleer vlag { // Doe iets als vlag 1 is digitalWrite(2, high ) } else { // Doe iets anders en/of geef feedback dat iets niet is toegestaan ​​op deze locatie digitalWrite(2, low) }}void setup(){ Serial.begin(9600);Blynk.begin(auth); attachInterrupt(D2, notifyOnButtonPress, RISING);}ongeldige notificatieOnButtonPress(){state =!state;}void loop(){Blynk.run();if (state ==HIGH) { Blynk.notify("Je hebt geen huis!"); vertraging (200); staat =LAAG; }}

Schema's
