Vergelijking van sensorprecisie bij externe en lichaamst°

Over dit project

Er worden verschillende sensoren gebruikt om temperatuurgegevens te verkrijgen, ze hebben allemaal verschillende beperkingen en nauwkeurigheid. Voor gezondheidsgerelateerde projecten is het uiterst belangrijk om de meest nauwkeurige waarden van zowel de externe als de lichaamstemperatuur te krijgen om een ​​realistisch beeld te krijgen van de gezondheidstoestand en eventuele aanbevelingen. Om deze reden heb ik besloten om de precisie van de meest populaire temperatuursensoren en micro:bit temperatuursensor te vergelijken.

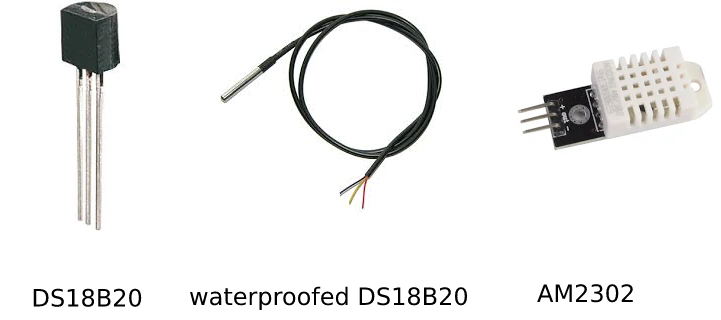

Voor dit project nam ik temperatuursensoren DS18B20, waterdichte DS18B20, AM2302, arduino en micro:bit boards en standaard thermometers.

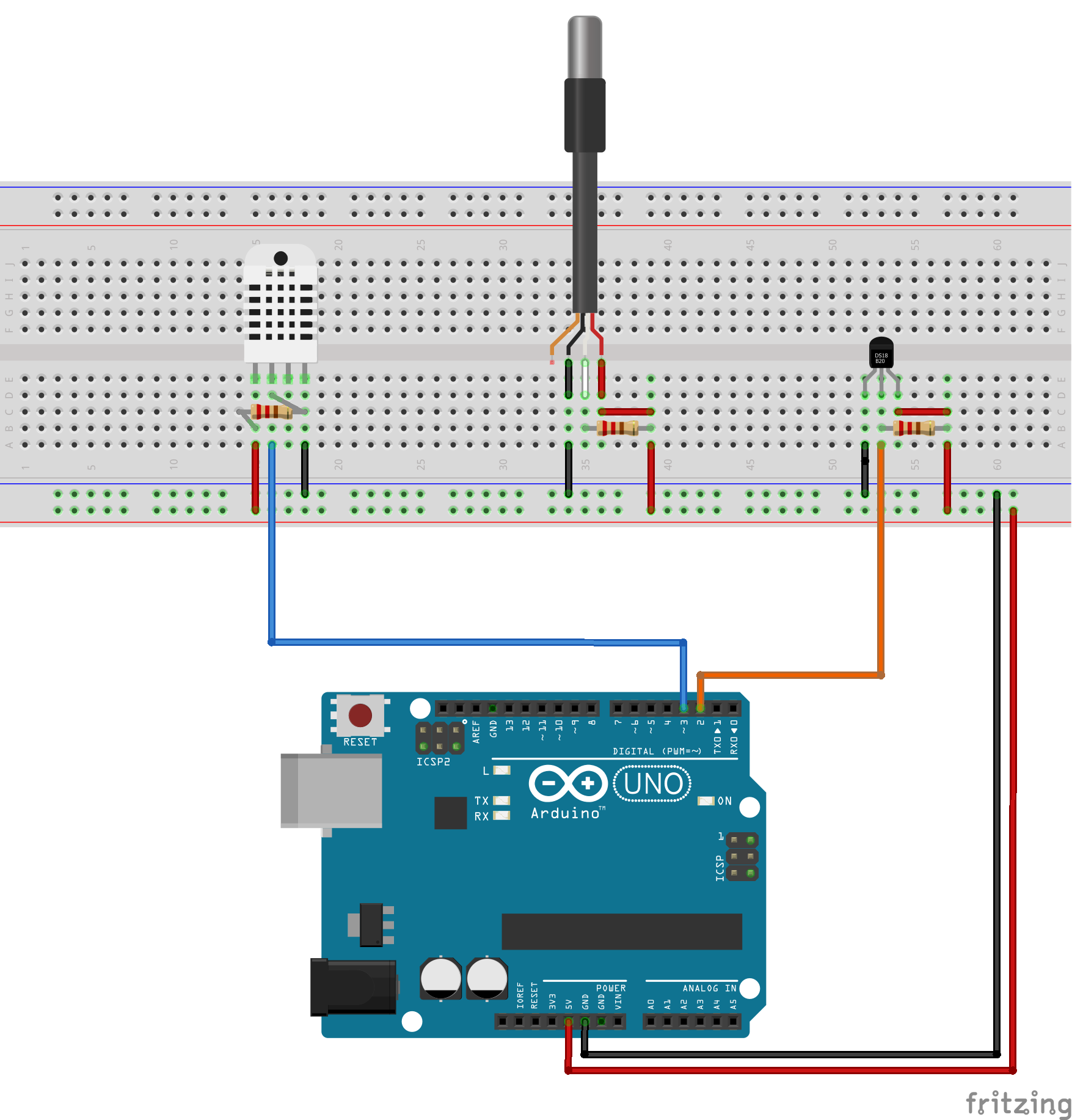

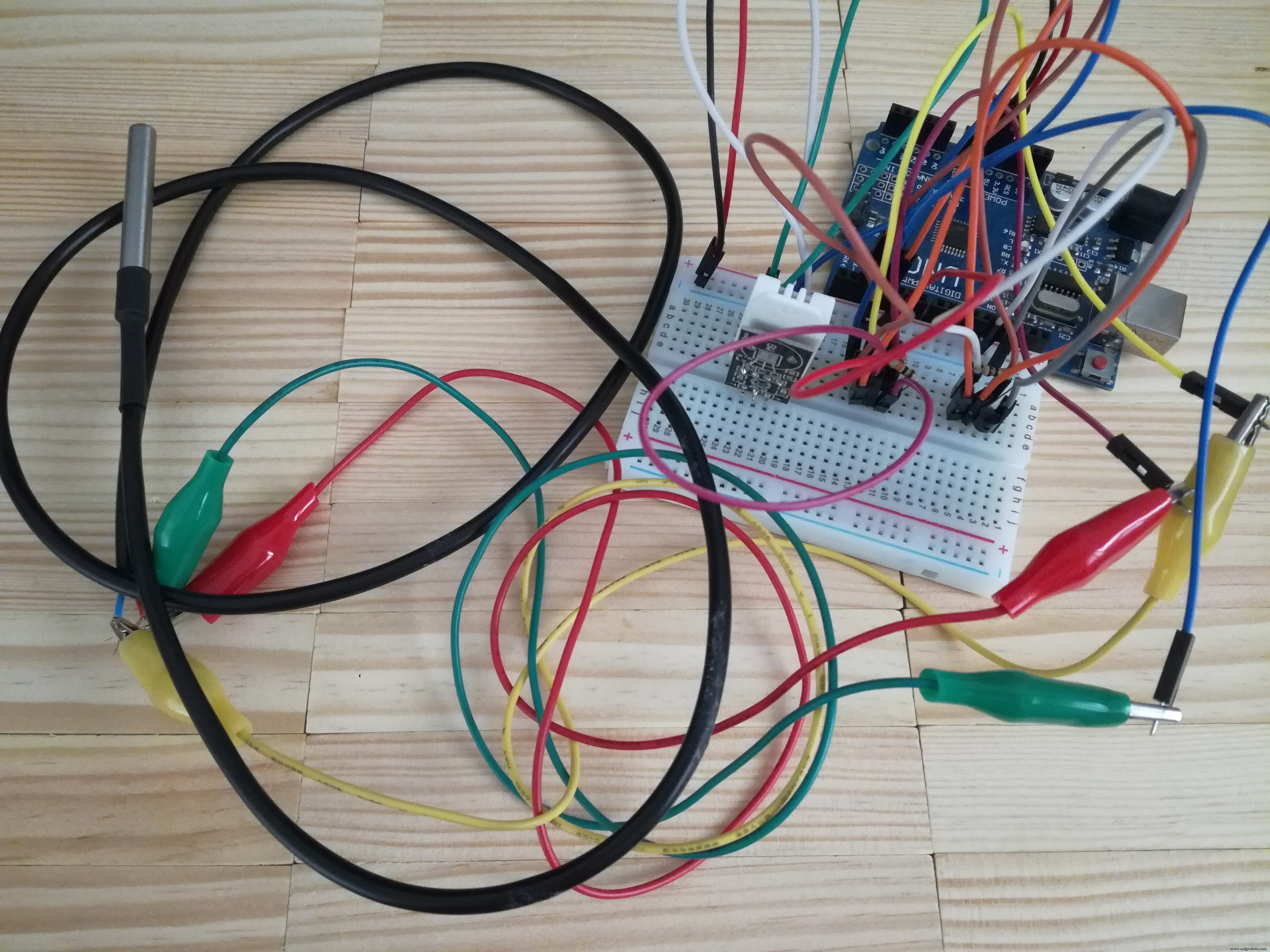

Ten eerste heb ik de sensoren op het Arduino-bord aangesloten (zie Schema's deel) en zo zien ze er verbonden uit:

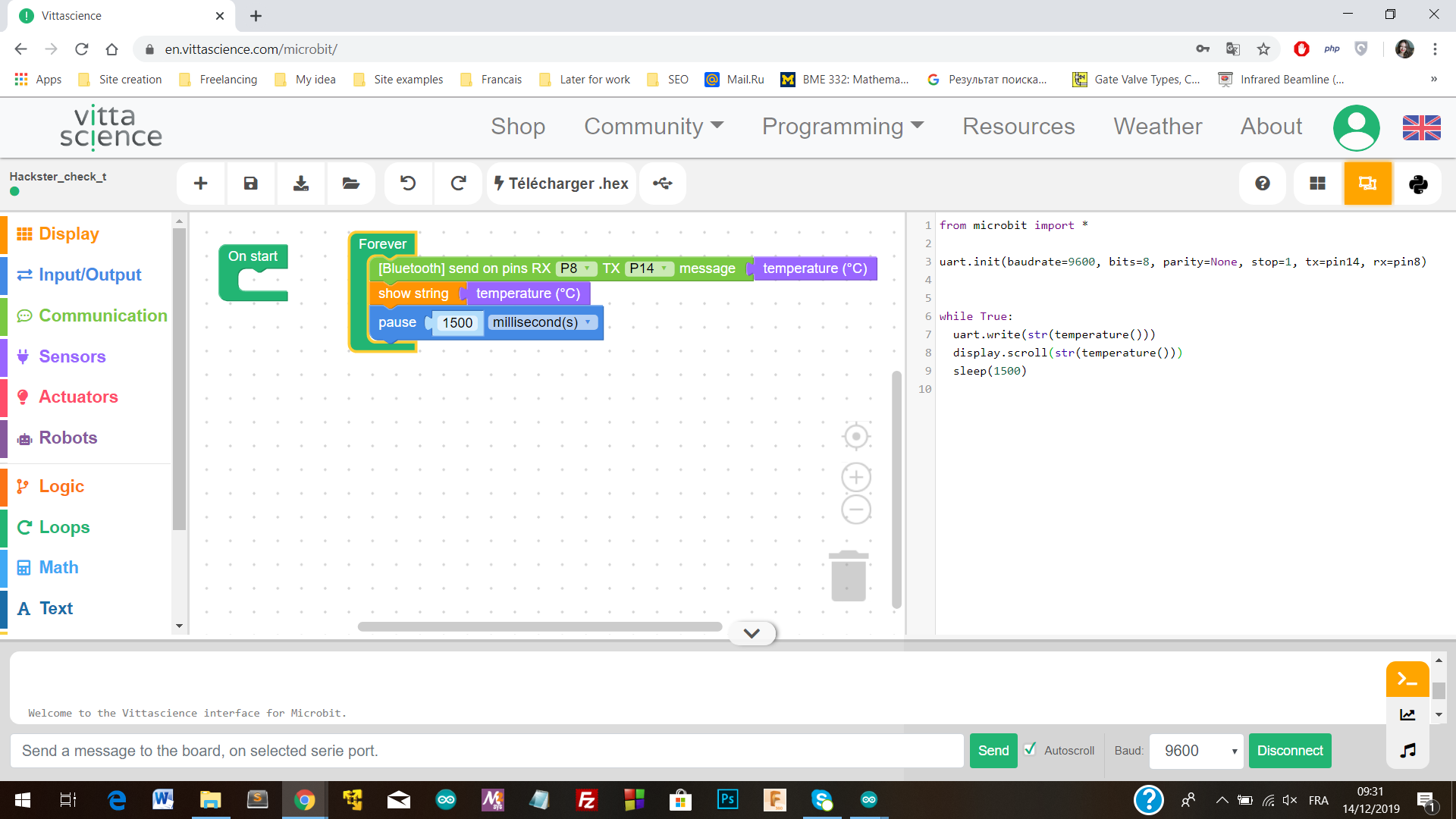

Vervolgens heb ik de code voor het arduino-bord geüpload (zie deel Code) en heb ik het platform Vittascience (https://en.vittascience.com/microbit/) gebruikt om een ​​code voor dit project te genereren:

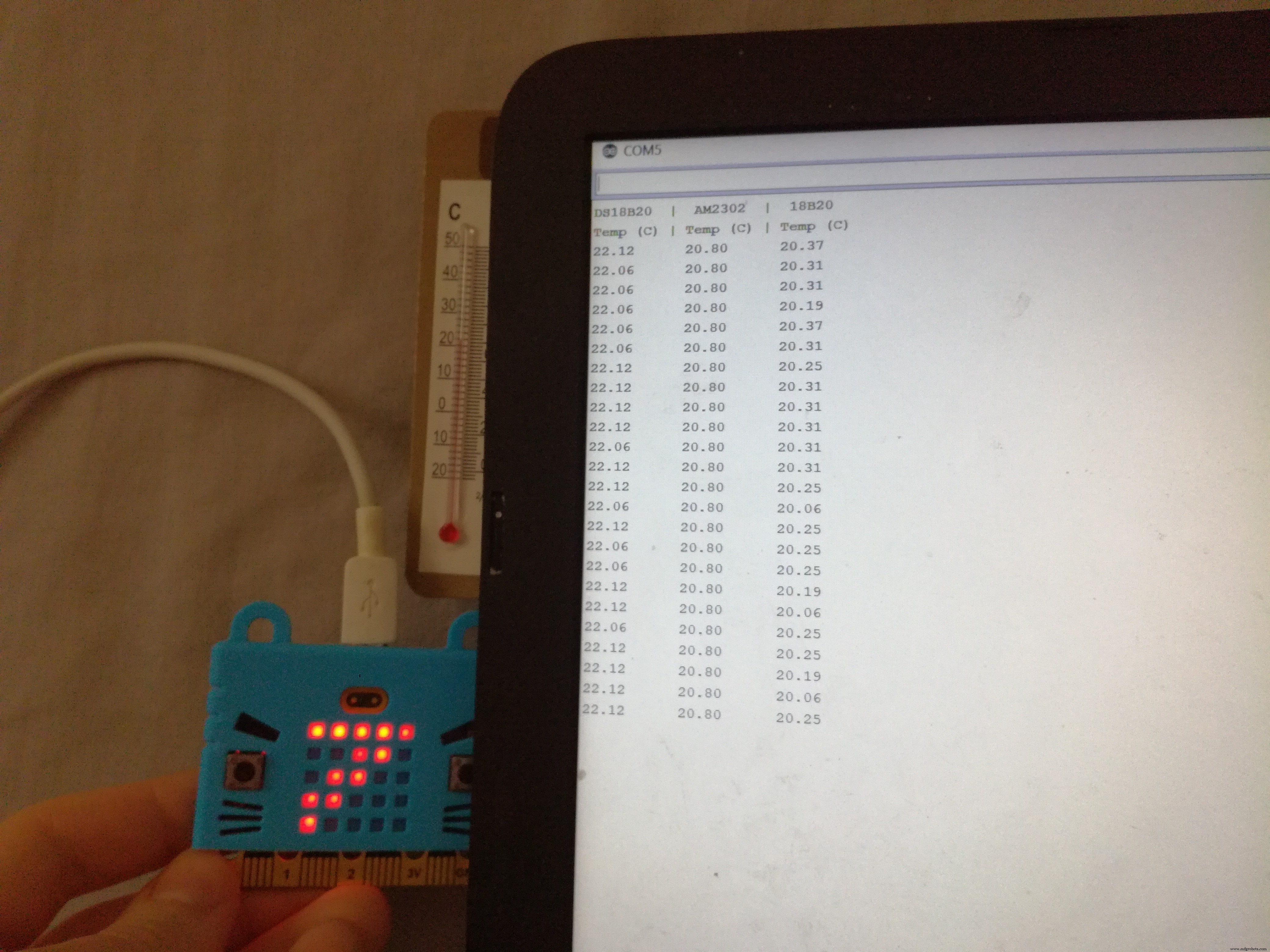

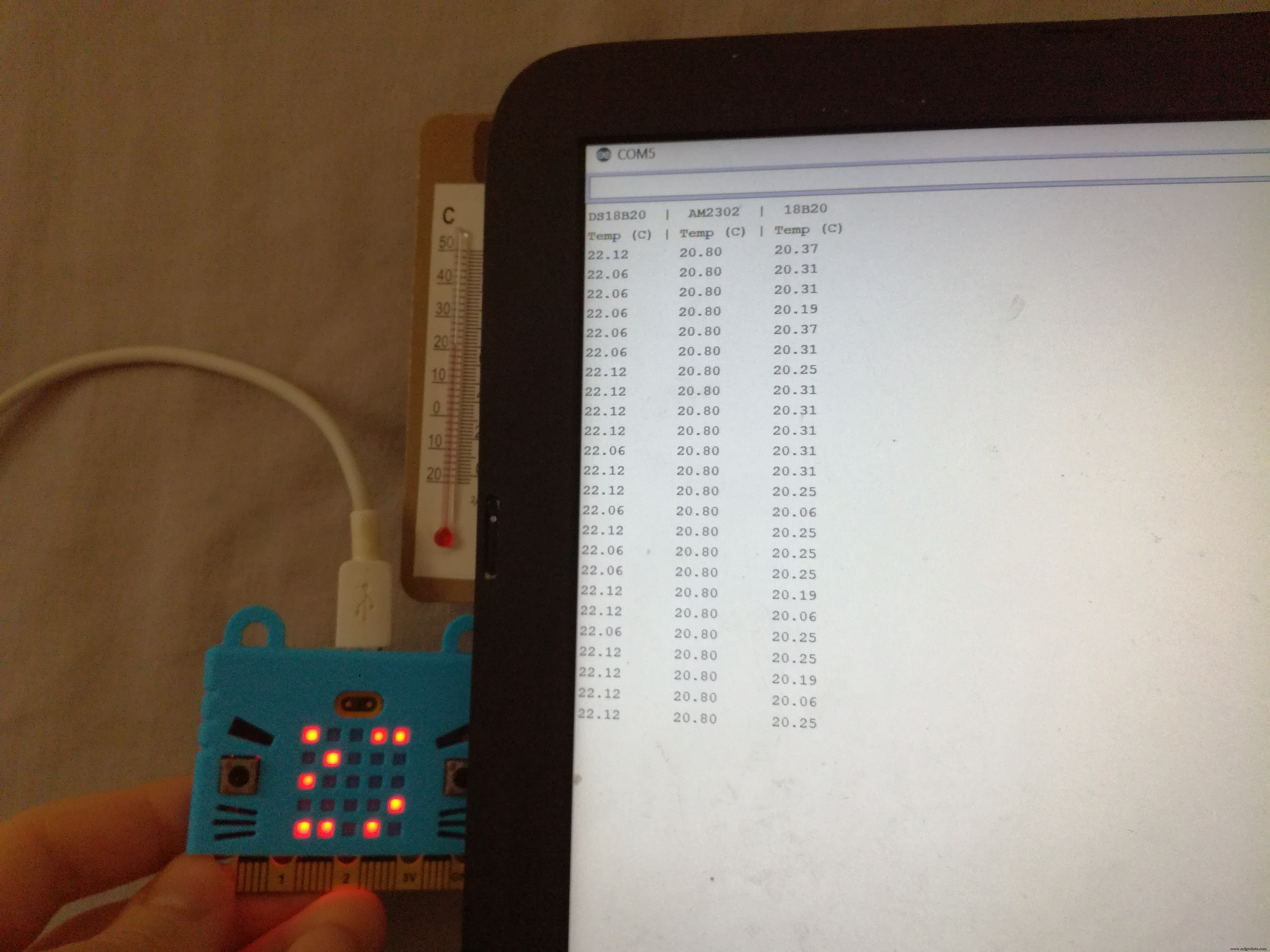

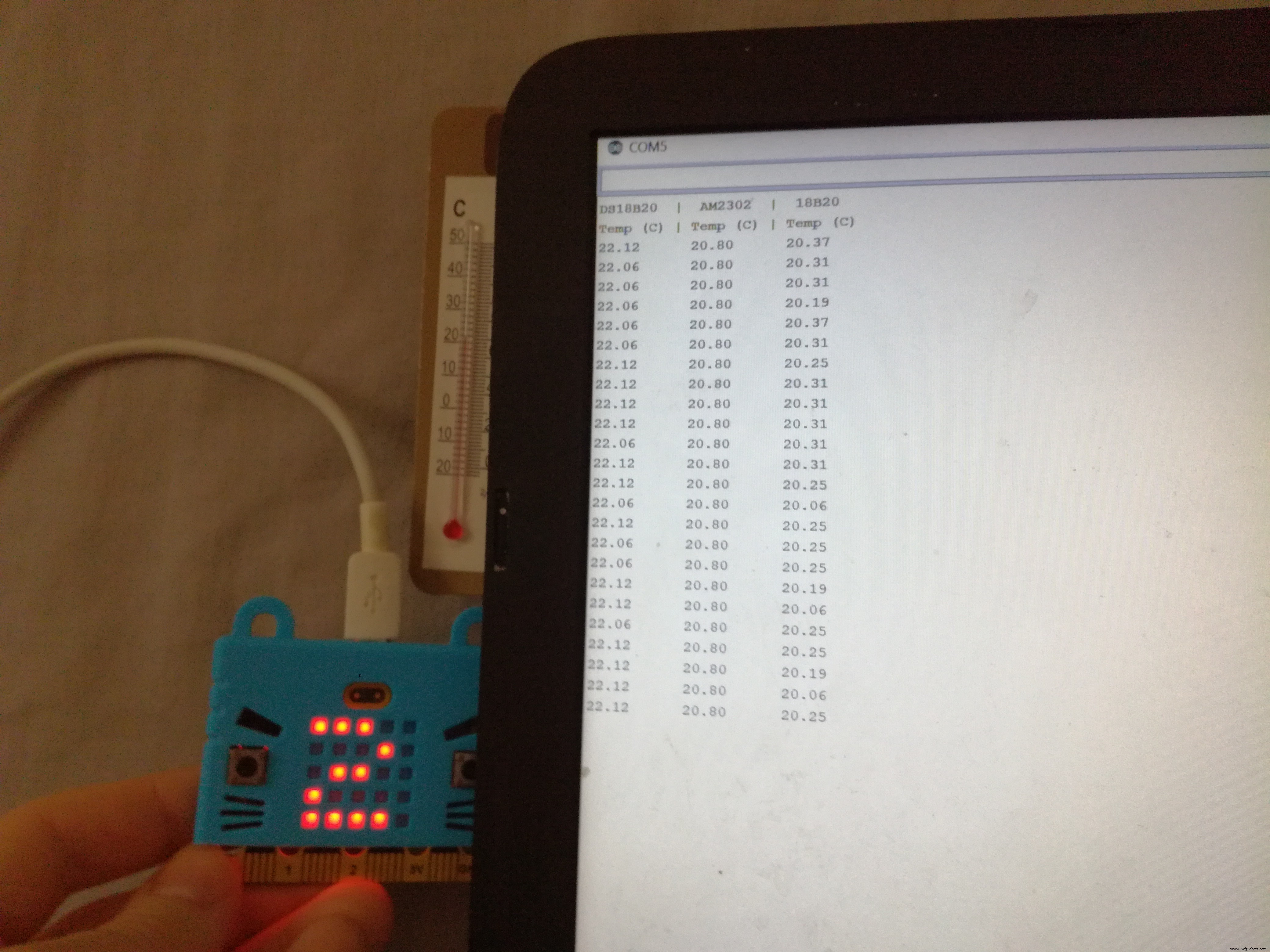

Dit zijn de resultaten wanneer we de kamertemperatuur controleren (10 experimenten werden verstrekt, analyse van de gegevens van het experiment met de meest representatieve gegevens wordt hieronder weergegeven):

Kamerthermometer gaf de waarde 21°C aan, die wij als de meest nauwkeurige beschouwen. Micro:bit toonde de waarde van 27°C, wat verre van correcte waarden is. Alle drie aangesloten op Arduino-bordsensoren waren vrij nauwkeurig in het weergeven van kamertemperatuur, maar sensor AM2302 toonde de hoogste nauwkeurigheid.

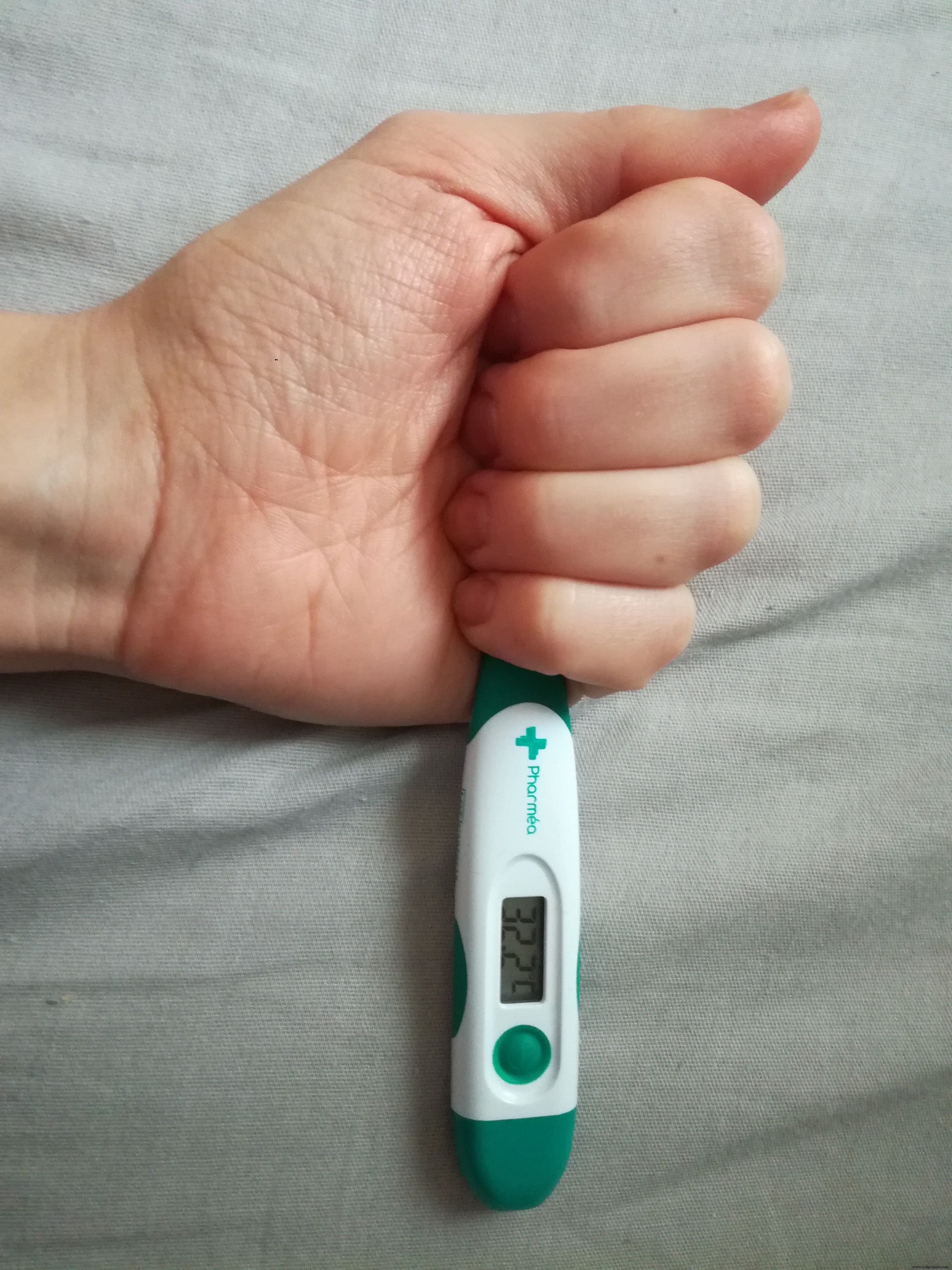

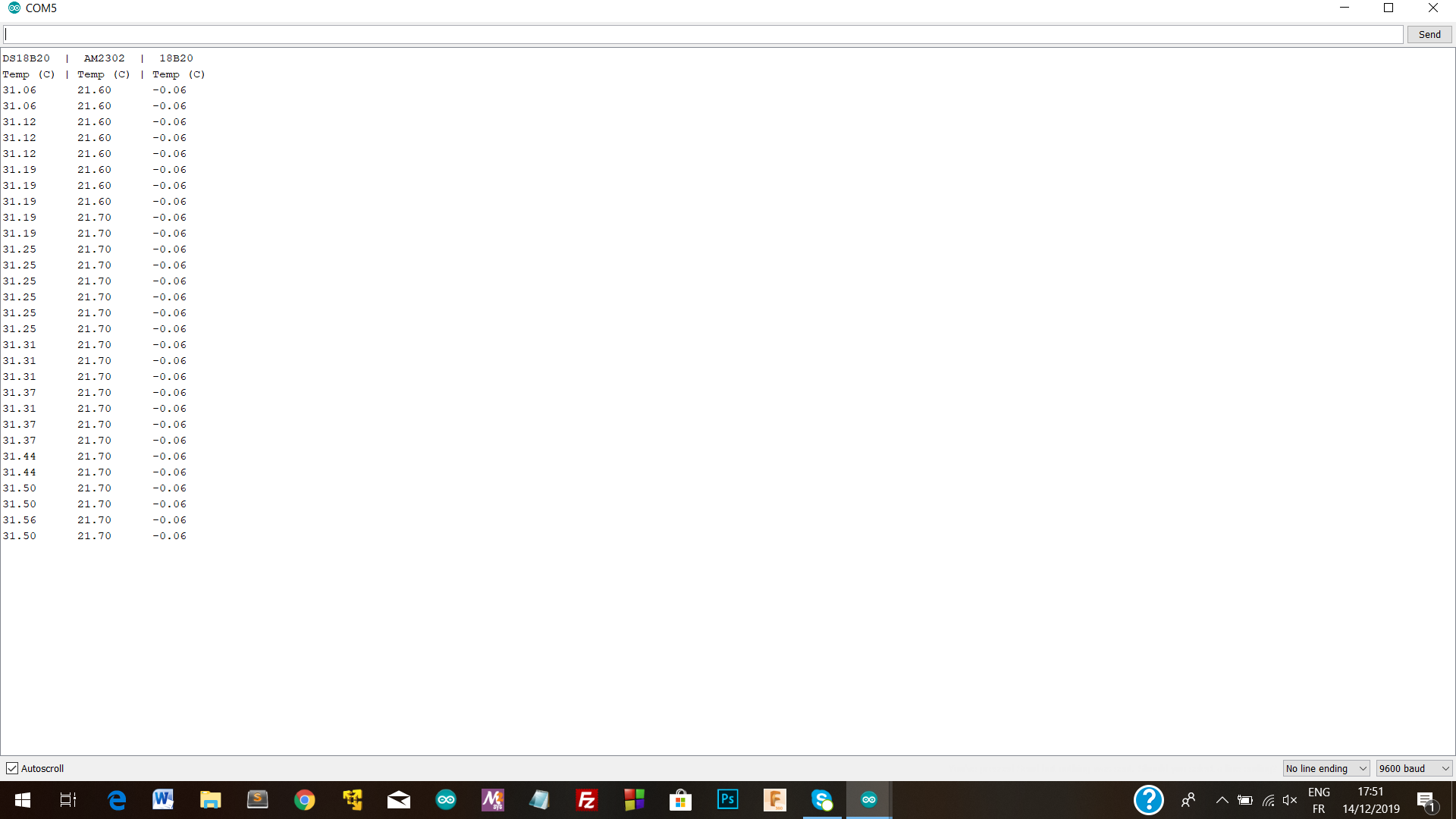

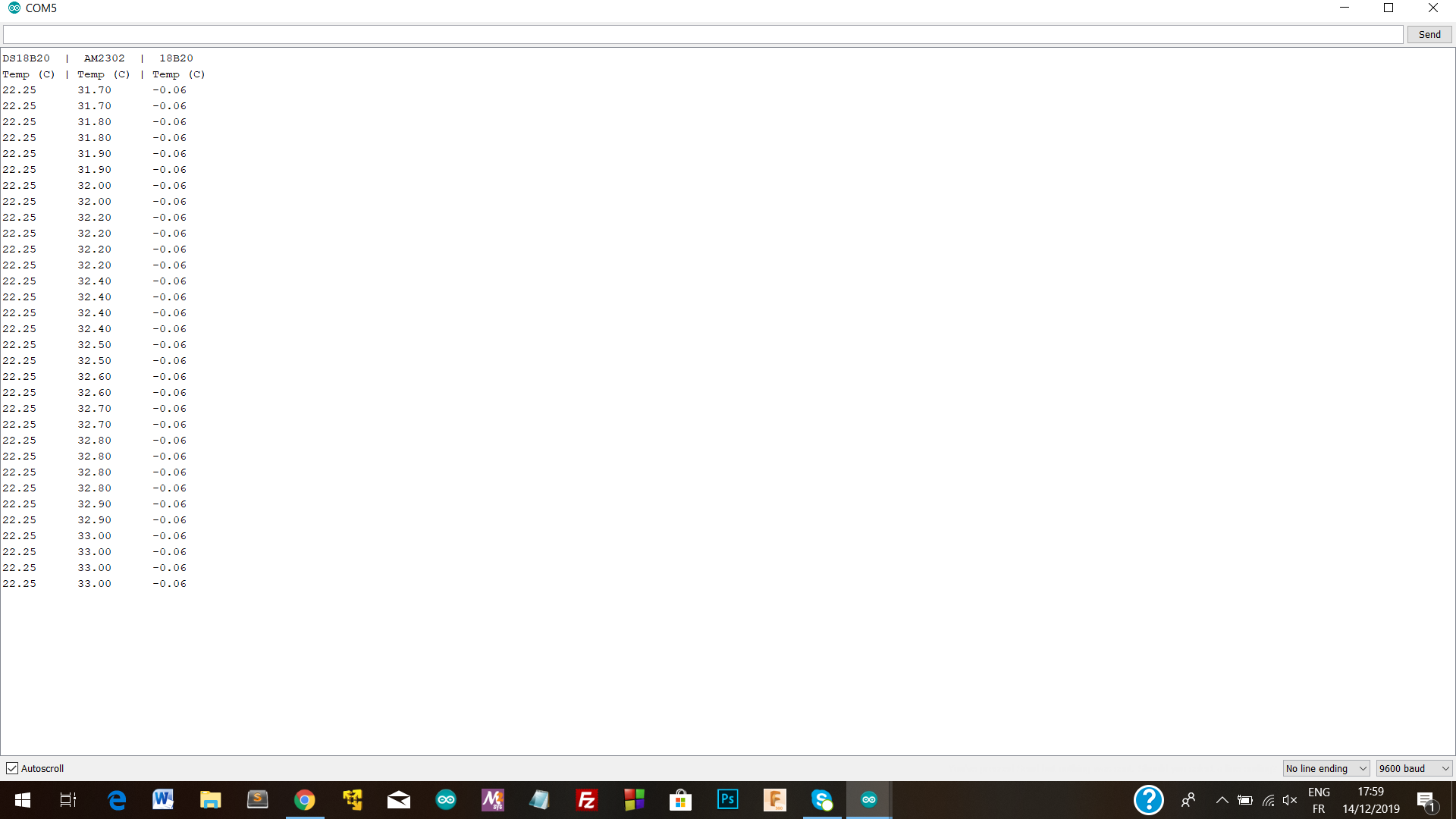

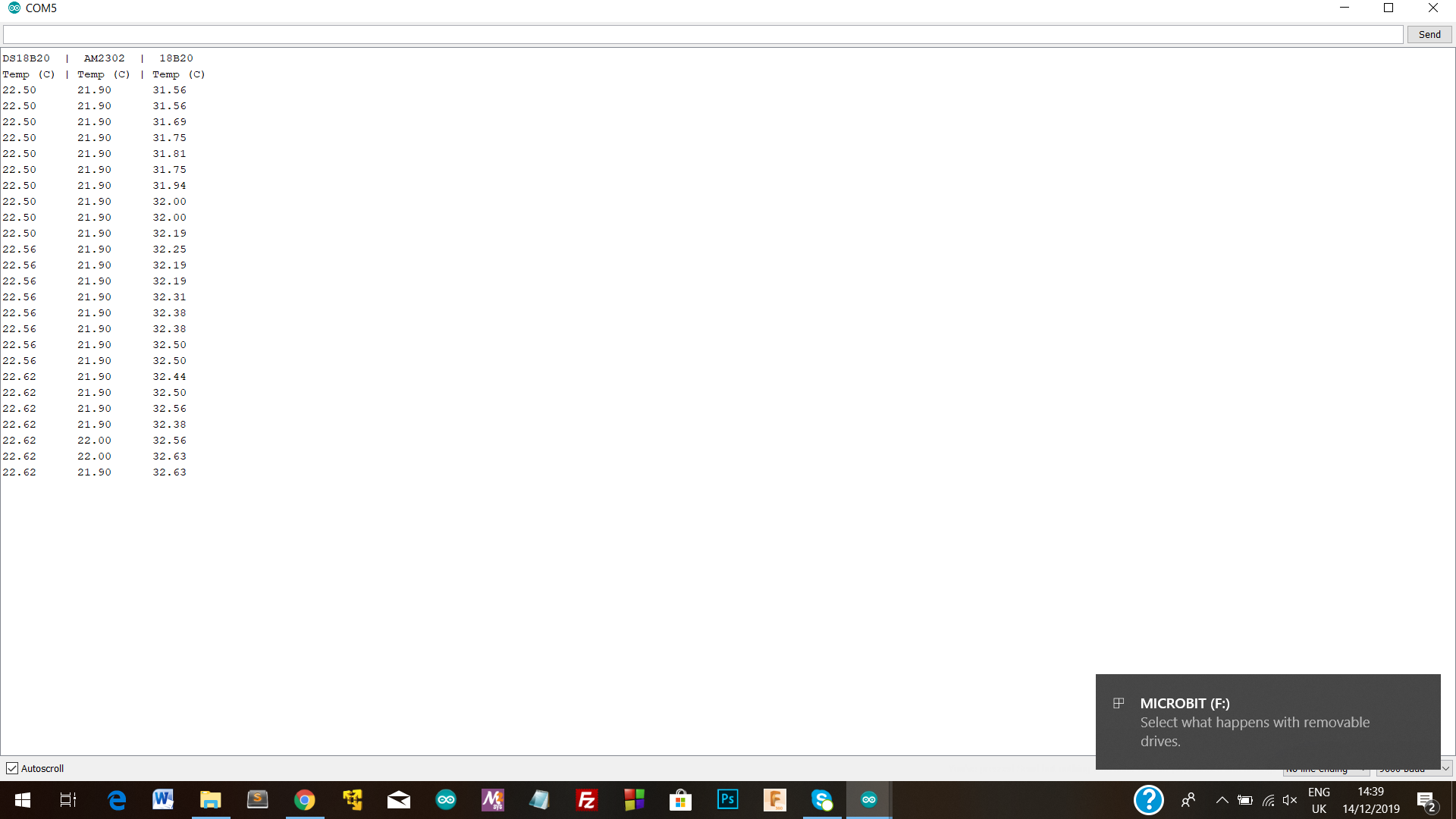

Dit zijn de resultaten als we de lichaamstemperatuur controleren, met behulp van extra draden om sensoren in mijn hand te kunnen houden (10 experimenten werden verstrekt, analyse van de gegevens van het experiment met de meest representatieve gegevens wordt hieronder weergegeven):

* thermometerwaarde:32,2°C

* micro:bit-waarde:34°C

* waterdichte sensor 18B20 (derde kolom):32,40°C

* sensor DS18B20 (eerste kolom):31.50°C

* sensor AM2302 (tweede kolom):33°C

Daarom vertoonde de waterdichte sensor 18B20 de meest nauwkeurige waarden en moet deze worden gebruikt voor het meten van de lichaamstemperatuur en sensor AM2302 is het beste voor het meten van kamertemperatuur.

Code

• Code voor arduino- en temperatuursensoren
• Code voor micro:bit

Code voor arduino- en temperatuursensorenC/C++

#include #include #define AM2302_PIN 3#include "cactus_io_DS18B20.h"#include #include #define ONE_WIRE_WireBUS 2ONEWIRE oneWire;DallasTemperatuursensoren(&oneWire);AM2302 dht(AM2302_PIN);int DS18B20_Pin =4;DS18B20 ds(DS18B20_Pin);void setup() {Serial.begin(9600); ds.readSensor(); dht.begin(); sensoren.begin(); Serial.println("18B20 | AM2302 | DS18B20"); Serial.println("Temp (C) | Temp (C) | Temp (C)");}void loop() { ds.readSensor(); sensoren.requestTemperatures(); dht.readTemperature(); if (isnan(dht.humidity) || isnan(dht.temperature_C)) {return; } Serial.print(sensors.getTempCByIndex(0)); Serieel.print(" "); Seriële.afdruk (dht.temperatuur_C); Serieel.print(" "); Serial.println(ds.getTemperature_C()); vertraging (1500);}

Code voor micro:bitPython

van microbit import *uart.init(baudrate=9600, bits=8, parity=None, stop=1, tx=pin8, rx=pin14) terwijl True:if button_a.is_pressed():uart.write(str (temperatuur()))

Schema's
