Rigid-flex PCB-fabrikanten (de ultieme keuzegids)

Stijve en flexibele PCB's voldoen mogelijk niet aan al uw behoeften. Op sommige gebieden hebben ze hun beperkingen. Dat is de reden waarom u zich misschien moet wenden tot rigid-flex PCB's. Deze PCB's combineren de eigenschappen van zowel flexibele als stijve PCB's.

Het vinden van de beste rigid-flex PCB's vereist partnerschappen met hoogwaardige fabrikanten en leveranciers. Ze zullen u helpen om tijd en kosten te besparen. Door dit artikel door te nemen, zul je veel begrijpen. Maar het belangrijkste is dat u begrijpt hoe u de beste rigid-flex PCB-makers kunt kiezen die bij u passen.

1. Rigid-flex PCB-fabrikanten — Wat is een rigid-flex PCB?

Rigid-flex PCB's zijn printplaten waarvan het ontwerp is bedoeld om oplossingen te bieden en tegelijkertijd als perfecte vervangingen voor stijve PCB's te fungeren. Zoals de naam al doet vermoeden, zijn rigid-flex PCB's een hybride van rigide en flexibele circuits. Rigid-flex PCB's vertonen de elementen die gepaard gaan met zowel flexibele als stijve printplaten. Deze boards zijn flexibel op sommige punten van het board en stijf op andere.

De meeste rigid-flex PCB's bestaan ​​uit meerdere lagen flexibele circuitsubstraten met een bevestiging aan rigide boards, intern of extern.

(Een nauwe afbeelding van een rigide-flex PCB)

2. Rigid-flex PCB-fabrikanten –Rigid-flex PCB conventionele toepassingsomgeving en zijn voordelen

2.1 Applicatie-omgeving

Rigid-flex printplaten bieden een breed scala aan toepassingen, variërend van mobiele telefoons tot slimme apparaten en digitale camera's, om er maar een paar te noemen. Steeds vaker worden rigid-flex printplaten steeds vaker gebruikt. Gebieden waar rigid-flex veel wordt gebruikt, zijn onder meer:

Milieu met veel trillingen

Stijve-flexibele printplaten zijn zeer schokbestendig. Het betekent dat ze de mogelijkheid hebben om te overleven in enkele van de meest veeleisende en stressvolle omgevingen. Instellingen onder hoge spanning kunnen vrij gemakkelijk schade aan de apparatuur veroorzaken. Maar om dit te voorkomen of te minimaliseren, is het gebruik van rigid-flex noodzakelijk. Als u rondkijkt, zult u merken dat rigide-flex PCB's veel worden gebruikt in omgevingen met veel trillingen, zoals boren en bestrating van snelwegen.

Milieu met hoge impact

Stijve-flexibele printplaten zijn vrij gemakkelijk bestand tegen grote krachten. Als u deze boards toevallig blootstelt aan zware omgevingscondities, hoeft u zich geen zorgen te maken. Ze kunnen gemakkelijk standhouden en de verwachte resultaten bieden, zelfs onder de meest veeleisende vereisten.

2.2 Voordelen van Rigid-Flex PCB's

Hoewel het ontwerp van rigid-flex PCB's enigszins uitdagend is, hebben ze uiteindelijk een aantal opmerkelijke voordelen die het vermelden waard zijn. De volgende zijn enkele van de voordelen van rigid-flex PCB's.

Ultralichte verpakking

Rigid-flex printplaten zijn perfect, vooral vanwege hun verpakking. Deze boards zijn zeer geschikt voor ultralichte verpakkingsomgevingen; rigid-flex printplaten zijn niet omvangrijk of omvangrijk. Ze passen perfect in die klasse waar ultralichte verpakkingen een noodzaak zijn. Stijf-flexibele printplaten zijn een beetje vrijheid als het gaat om verpakkingen. De mogelijkheid om deze boards in kleine verpakkingen te laten passen, is misschien een ander voordeel van rigide-flex PCB's.

Verlaag de kosten

Ben je een PCB-ontwerper die enigszins bewust is van de productiekosten? Als dat het geval is, hoeft u zich als zodanig geen zorgen te maken. Rigid-flex PCB's zijn niet duur om te vervaardigen. Hun productiekosten zijn laag in vergelijking met flexibele en stijve printplaten; rigid-flex printplaten vereisen minder gerelateerde componenten en interconnectoren. Het helpt daarom de assemblageprocessen te vereenvoudigen en maakt de assemblage iets goedkoper.

Andere voordelen zijn onder meer

• Het geeft de fabrikanten de flexibiliteit om de borden te vervaardigen zodat ze in het apparaat passen, in tegenstelling tot het maken van een apparaat dat rekening houdt met de specificaties van de borden.
• Rigid-flex PCB's passen perfect in kleine ruimtes, een aspect dat aanzienlijk bijdraagt ​​aan productminiaturisatie. Je kunt ze gemakkelijk buigen of vouwen zodat ze perfect in kleine apparaten passen.
• Je kunt ze ontwerpen zonder soldeerverbindingen, contactkrimp of connectoren. Daarom zijn ze betrouwbaar wanneer ze worden blootgesteld aan veeleisende toepassingen of omgevingen.
• Rigid-flex is bestand tegen extreme temperaturen. De reden hiervoor is dat ze een uitstekende thermische stabiliteit hebben. Deze superieure eigenschap verbetert het gebruik van rigid-flex PCB's in defensie- en militaire toepassingen.
• Stijve flex-PCB's vertonen een uitstekende weerstand tegen UV, agressieve chemicaliën, blootstelling aan straling en oliën.
• Ze zijn bestand tegen trillingen, schokken en verschillende agressieve industriële omstandigheden.
• Hun ontwerp maakt het eenvoudig om componenten aan beide zijden op het oppervlak te monteren.

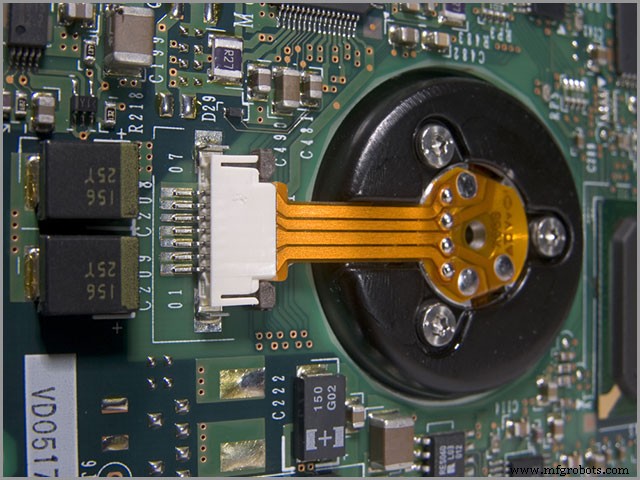

(Een rigide-flex PCB aangesloten op een LCD)

3. Rigid-flex PCB-fabrikanten –Het productieproces van Rigid-flex PCB's

Het productieproces van rigid-flex PCB's kan omslachtig en tijdrovend zijn, in tegenstelling tot conventionele PCB's. Het omvat verschillende gedetailleerde en essentiële stappen die fabrikanten met uiterste nauwkeurigheid moeten uitvoeren. Zelfs de kleinste fout in een van de stappen kan alles verpesten. Hier volgen enkele productiestappen/processen van rigid-flex PCB's:

Stap 1:Materiaalvoorbereiding

Als u de perfecte rigid-flex PCB wilt ontwerpen, is materiaalvoorbereiding het eerste waar u rekening mee moet houden. Als uw materiaalkeuze laag is, kunt u er zeker van zijn dat rigide flex-PCB's niet goed zullen werken. Maak een lijst van alle materialen die je nodig hebt.

Stap 2:Boren

Boren is de volgende stap na het etsen van het circuitpatroon. Hier moet u het vereiste aantal pads, gaten en via's boren. Bij het fotograferen gebruiken fabrikanten snelle prospectietools om precisiegaten te maken. Veel fabrikanten van rigid-flex PCB's gebruiken laserboortechnieken om ultrakleine gaatjes in hun PCB's te maken.

Stap 3:Doorlopende beplating

Doorlopende beplating volgt al snel het boren. Van belang om op te merken is dat een doorlopende plaat uiterste zorg en precisie vereist. Through-hole plating houdt in dat gaten zorgvuldig worden geboord en met koper worden gevuld. Koper zorgt voor een uitstekende elektrische verbinding op de printplaat.

Stap 4:Afdeklaag

De applicatie-deklaag of afdeklaag komt na doorlopende beplating. Het is essentieel om de boven- en onderkant van het bord te beschermen. PCB-fabrikanten bereiken dit door een deklaag op het bord aan te brengen; deklagen zorgen voor de bescherming van het bord tegen agressieve chemicaliën, oplosmiddelen of extreme omgevingen. Fabrikanten gebruiken een zeefdrukproces om het materiaal van de deklaag op de printplaat te printen.

Stap 5:Circuitpatroon etsen

Hierna gaan we zeefdrukken, u kunt beginnen met het etsen van het circuitpatroon. Het etsen van het koperlaminaat volgt op zeefdruk. Rigid-flex PCB-makers dompelen het laminaat in een etsbad of spuiten het met een etsoplossing. Fabrikanten doen dit aan beide kanten van het bord.

Stap 6:Zeefdruk

De volgende stappen zullen professioneler zijn en we hebben professionele apparatuur nodig om te werken. Nadat we het materiaal hebben geselecteerd, zullen we binnenkort zeefdrukken. Zeefdruk is een populaire techniek die de benodigde patronen kan genereren. Door zeefdruk komen deze patronen rechtstreeks op het oppervlak van het laminaat terecht. De standaard totale dikte mag niet meer dan 50 micron zijn.

Stap 7:Verwijdering van overtollig materiaal

Gefeliciteerd! We gaan meteen naar de laatste stap. Na het aanbrengen van de deklaag is de schakeling bijna klaar voor gebruik. Het kan echter zijn dat u overtollig materiaal van het rigid-flex board moet verwijderen. Overtollig materiaal kan vloeimiddel of soldeerpasta bevatten. Extra materiaal op het bord kan de functionaliteit van het bord beïnvloeden.

Stap 8:Testen en verifiëren

De laatste stap van de fabricage van rigid-flex PCB's omvat elektrische testen en verificatie. Hier moeten de platen enkele van de strengste elektrische tests ondergaan. Dergelijke tests bevestigen veel, zoals de kwaliteit van de boards. Zij bepalen of de panelen kunnen presteren of niet. Van belang om op te merken is dat er verschillende soorten testmethoden zijn. Enkele van de meest voorkomende zijn de vliegende sondetest en de rastermethode.

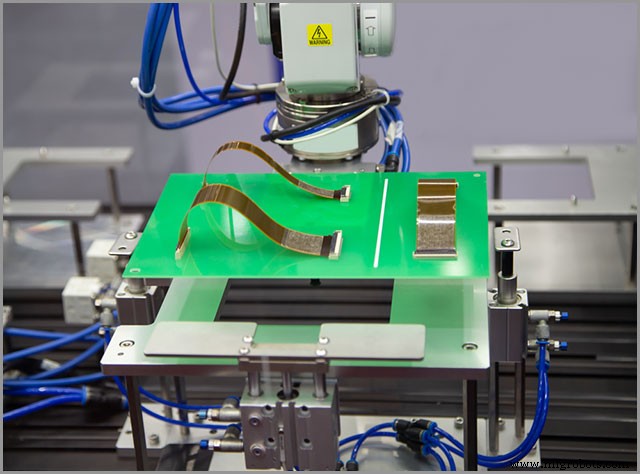

(Montageproces van een rigid-flex PCB)

4. Factoren waarmee rekening moet worden gehouden bij het kiezen van Rigid-flex PCB-fabrikanten

Ervaring en expertise

Bent u op de markt voor fabrikanten van rigid-flex PCB's? Als dat zo is, dan moet je werken met ervaren mensen in de markt. Voor de productie van hoogwaardige rigid-flex PCB's zijn enkele van de meest ervaren producenten op de markt nodig. Met ervaring en kennis krijgt u de zekerheid van hoogwaardige stijve PCB's.

De functie van PCB met UL 94 V-0 vlamvertragende classificatie

Bij het kiezen van een fabrikant van rigid-flex PCB's, moet u er zeker van zijn dat ze boards met UL 94 V-0-classificaties vervaardigen. Dergelijke classificaties zijn essentieel, vooral voor PCB's die bedoeld zijn voor industrieel en medisch gebruik. Het is ook geschikt voor diegenen wiens verzekeringsmaatschappijen UL-certificeringen eisen als een van de dekkingsvoorwaarden.

Impedantie-eisen

Het vervaardigen en modelleren van impedantiegestuurde circuits, vooral op rigid-flex boards, is een veeleisende taak. Het is een grotere opgave dan op stijve of flexibele panelen. Als u op zoek bent naar een fabrikant van rigide flex, zorg er dan voor dat hun boards voldoen aan de vereiste impedantie-eisen. Zorg er altijd voor dat u samenwerkt met een leverancier die uw platen aan het einde van de productie kan testen. Zorg ervoor dat de fabrikant uw panelen test om er zeker van te zijn dat ze voldoen aan de impedantie-eisen die u nodig had.

Mogelijkheid om aan productiebehoeften te voldoen

Het vermogen om aan uw productiebehoeften te voldoen, is cruciaal bij het zoeken naar een fabrikant van rigide-flex PCB's. Hoeveel batches PCB's wilt u? U moet te allen tijde een partnerschap aangaan met een fabrikant die in staat is om u in uw productiebehoeften te voorzien. Als ze dat niet kunnen, kan het geen kwaad om ergens anders te zoeken.

Mogelijkheid om een ​​o aan te bieden ne-stop-service

Wanneer u op zoek bent naar een fabrikant van rigide-flex PCB's, zorg er dan voor dat u werkt met degenen die one-stop-services bieden. Waarom zou u uw kostbare tijd verspillen aan het zoeken naar diensten van de ene fabrikant van rigide-flex PCB's naar de andere? Kiest u voor deze weg, dan kan het zijn dat u meer kosten maakt. Als u op zoek bent naar een producent van rigide flex, kies dan degenen die one-stop-services bieden. Deze zijn snel en handig.

Betrouwbare after-sales services

After-sales services helpen bij het verbeteren van de merkloyaliteit en het imago van een bedrijf op de lange termijn. Het bieden van after-sales service is van groot belang. Het kan een bedrijf helpen klanten te overtuigen om het bedrijf te vertrouwen en hun goederen voor de tweede keer te kopen. De mogelijkheid om betrouwbare after-sales services te bieden, is iets waar u rekening mee moet houden bij het selecteren van een fabrikant van stijve PCB's.

Rigid-flex PCB-fabrikanten – fabriekseigendom

Wanneer u op zoek bent naar de beste rigid-flex PCB's, moet u ervoor zorgen dat u werkt met een bedrijf dat de volledige eigendom van de fabriek bezit. Een firma die zijn fabriek heeft, garandeert u kortere doorlooptijden. Bovendien maakt u kans op op maat gemaakte producten en deze tegen gereduceerde prijzen te hebben. Het zou van uw kant duur zijn als u probeert om starre PCB-productiediensten van meer dan één bedrijf te zoeken.

Rigid-flex PCB-fabrikanten - Mogelijkheid om grote producties aan te gaan

Het vermogen om aan massaproductie te voldoen is een andere factor waarmee u rekening moet houden bij het zoeken naar een fabrikant van rigide-flex PCB's. Kunnen ze grote bestellingen binnen de kortst mogelijke tijd voltooien? Kunnen ze bovendien produceren wat u wilt zonder concessies te doen aan zaken die met kwaliteit te maken hebben? Als de fabrikant dit kan, is het raadzaam om met hen samen te werken.

Rigid-flex PCB-fabrikanten – Beschikken over gekwalificeerde testprocedures

Ten slotte, wanneer u op zoek bent naar fabrikanten van rigid-flex PCB's, moet u ervoor zorgen dat ze over gekwalificeerde testprocedures beschikken. Onderwerpen ze uw boards aan de hoogste industrienormen? U moet uw rigid-flex PCB's betrekken bij degenen die ze intensief hebben getest. Op die manier krijgt u de zekerheid van hoogwaardige PCB's die zonder enige teleurstelling zullen functioneren.

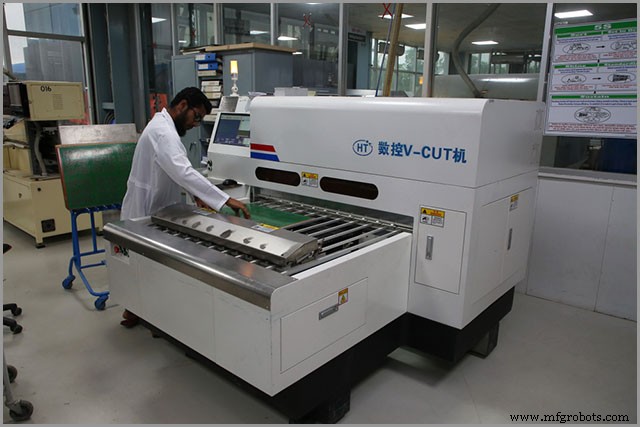

(Productieproces van hoogwaardige rigid-flex PCB's)

5. Productiekosten:hoeveel kunt u accepteren?

Het vervaardigen van rigid-flex PCB's is vrij duur. Rigid-flex printplaten zijn meer dan vijf keer duurder om te vervaardigen dan stijve PCB's. Rigid-flex printplaten hebben gewone materialen nodig in tegenstelling tot houten en vaste panelen. Voordat u de volledige fabricage van uw printplaten aanvraagt, moet u rekening houden met de productiekosten.

Hoeveel bent u bereid te accepteren in termen van productiekosten? De kosten van ontwerp tot fabricage van uw stijve PCB's zijn van belang.

Rigid-flex PCB's ondergaan hun fabricage in afzonderlijke componenten dan vóór hun assemblage om een ​​definitief bord te worden. Dit gaat gepaard met complexiteit en extra verwerkingsstappen, wat de kosten verhoogt. Voordat u doorgaat met de fabricage van uw rigid-flex PCB's, moet u ervoor zorgen dat u rekening houdt met de kostenfactor.

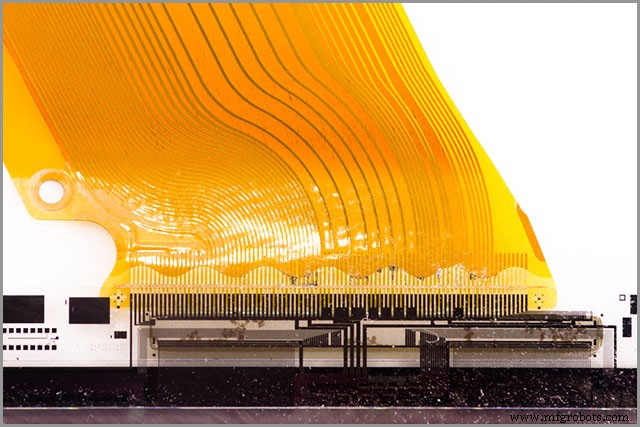

(Een exacte weergave van een rigid-flex PCB)

6. Meer over Rigid-flex PCB-fabrikanten in China

Er zijn tal van redenen waarom u misschien wilt samenwerken met fabrikanten van rigid-flex PCB's uit China. Hieronder volgen enkele van de redenen waarom u mogelijk PCB's moet kopen die in China zijn vervaardigd:

6.1 Rigid-flex PCB-fabrikanten– Productkwaliteitsborging

Rigid-flex Chinese PCB-fabrikanten behoren tot de beste ter wereld. Maar waarom, vraagt ​​u zich misschien af. Er is veel vraag naar Chinese rigid-flex PCB-fabrikanten omdat ze op kwaliteit aandringen. Als u hoogwaardige rigid-flex printplaten wilt, hoeft u niet verder te zoeken dan Chinese leveranciers. De meeste van hun rigid-flex PCB's gaan lang mee. Als u uw rigid-flex PCB's uit China haalt, kunt u geruime tijd verzekerd zijn van goede service.

6.2 Rigid-flex PCB-fabrikanten– Voordeel productiekosten

Heb je toevallig een beperkt budget? Wilt u hoogwaardige maar betaalbare rigid-flex PCB's? Als dat het geval is, kunt u uw rigid-flex PCB's bij Chinese fabrikanten kopen.

Als het op kosten aankomt, bieden Chinese fabrikanten enkele van de meest concurrerende prijzen. De meeste van hun productiekosten zijn laag in vergelijking met andere. Het betekent dus dat je dergelijke PCB's iets goedkoper krijgt.

6.3 Betrouwbaarheid van China's controle onder de coronavirusomgeving

Het coronavirus heeft de manier waarop mensen zaken doen veranderd. Ook al is het een wereldwijde pandemie, China is er altijd standvastig in geweest om de verspreiding van de ziekte tot een minimum te beperken en ervoor te zorgen dat de economische groei wordt gehandhaafd.

Op dit moment hebben we het probleem dat fabrikanten de proliferatie nog steeds moeten beheersen door ervoor te zorgen dat mensen thuis kunnen werken. Alleen het team dat verantwoordelijk is voor de productie en distributie van de rigid-flex printplaten meldt zich aan. Door dit te doen, zorgt het zelfs tijdens de pandemie voor de productie van hoogwaardige rigid-flex-panelen. Terwijl andere bedrijven in andere landen sterk beïnvloed lijken te zijn door pandemieën, blijven Chinese fabrikanten het goed doen.

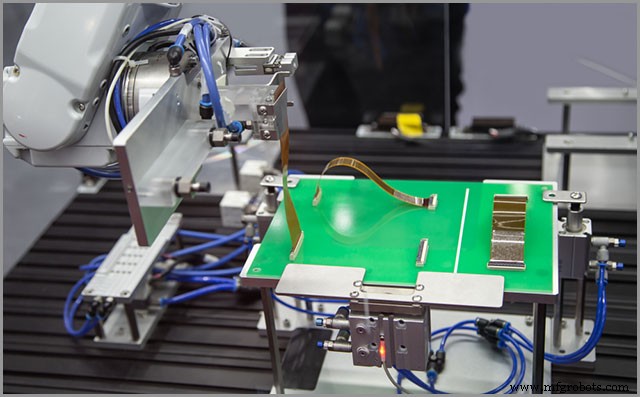

(Een Chinese ingenieur die werkt aan rigid-flex PCB-assemblage)

7. Kies de juiste Rigid-flex PCB-fabrikanten op basis van uw productiesituatie.

Er zijn tal van fabrikanten van rigid-flex PCB's in China. Het is hier cruciaal om er een te vinden die snelle service kan bieden. Er zijn veel mogelijkheden voor ons. Het vinden van de beste rigid-flex PCB-makers hangt echter af van uw productiesituatie. Hoe groot of klein is uw productiesituatie? Wilt u veel rigid-flex PCB's? Afhankelijk van uw productiesituatie, moet u mogelijk de beste fabrikant van rigid-flex PCB's vinden die aan uw behoeften voldoet. Sommige kunnen uw bestellingen binnen de kortst mogelijke tijd afhandelen. Anderen doen er te lang over om uw bestellingen te bezorgen. U moet rondkijken om de beste te vinden, afhankelijk van uw productiesituatie.

(Een ingenieur die werkt aan de productie van rigid-flex PCB's op grote schaal)

8. Rigid-flex PCB-fabrikanten - Hoe plaatsen we een bestelling?

Een bestelling plaatsen voor uw rigid-flex PCB moet eenvoudig zijn. Wilt u uw rigid-flex PCB's binnen de kortst mogelijke tijd geleverd hebben? Als dat het geval is, moet u het volgende doen:

Rigid-flex PCB-fabrikanten:bereid uw productiedocumenten voor.

Het eerste dat u moet doen voordat u uw bestelling plaatst, is het voorbereiden van de productiedocumenten. Hoeveel rigid-flex PCB's wilt u? U moet de gewenste maten, vorm, kleur en materiaalsoort aangeven. Door uw productiedocumenten op te stellen, zorgt u ervoor dat u krijgt wat u wilt.

Rigid-flex PCB-fabrikanten–Contact met betrouwbaar personeel van de fabrikant

Ook het leggen van contacten met een betrouwbare fabrikant is belangrijk. U moet de contacten van een aantal bekende mensen in de branche vinden om het te gebruiken. Zoek naar degenen die het meest betrouwbaar zijn.

Excursies uitvoeren - het kan helpen bij het uitvoeren van excursies om de beste fabrikanten in de branche te vestigen. Hoewel excursies op het veld misschien vermoeiend en tijdrovend zijn, is het uiteindelijk nuttig. U zult persoonlijk de beste en slechtste namen in de branche kunnen zien.

Rigid-flex PCB-fabrikanten – online bestellen

Het online bestellen van printplaten is misschien wel de snelste en makkelijkste manier om uw bestellingen te plaatsen. Het enige wat u hoeft te doen is online te gaan, de beste leveranciers te zoeken en vervolgens uw bestelling te plaatsen. Veel mensen geven de voorkeur aan online bestellen omdat het snel is.

U onderhoudt de communicatie met uw verkoop.

Voordat u de volgende bestelling plaatst, moet u de communicatie met uw verkoopafdeling onderhouden. Zo weet je wanneer je moet bestellen en wanneer je niet moet bellen. De verkoopafdeling geeft u informatie over hoe de producten zich verplaatsen.

(Een rigide-flex leverancier die de ordervereisten onderzoekt)

Samenvatting

Bent u op zoek naar een betrouwbare fabrikant van rigid-flex PCB's? Zijn zij ervaren en kunnen ze uw PCB's binnen de kortst mogelijke tijd leveren? We zijn ervaren en kunnen u praktische hulp bieden met rigide-flex PCB's als u ze nodig heeft.

Onze doorlooptijden zijn relatief snel en onze rigid-flex PCB's behoren tot de beste in het veld. Neem vandaag nog contact met ons op zodat we meer rigide-flex PCB-productie met u kunnen bespreken.
