Hoe maak je een draad 3-weg combinatie schakelaar en geaard stopcontact?

Installatie van drieweg combo-apparaat voor gemeenschappelijke en gescheiden invoer

Wat is een 3-weg combinatieapparaat?

Een drieweg-combo-apparaat met een stopcontact is eigenlijk de combinatie van een geaard stopcontact en een 3-standenschakelaar in een enkele eenheid (zoals Leviton 5245, 5241, 5641 enz. .). Het kan worden gebruikt voor 120V- en 240V-circuits waar een laadpunt (bijv. gloeilamp) moet worden bediend vanaf twee verschillende locaties met een extra functie van een stopcontact.

Constructie van een 3-weg combo-apparaat

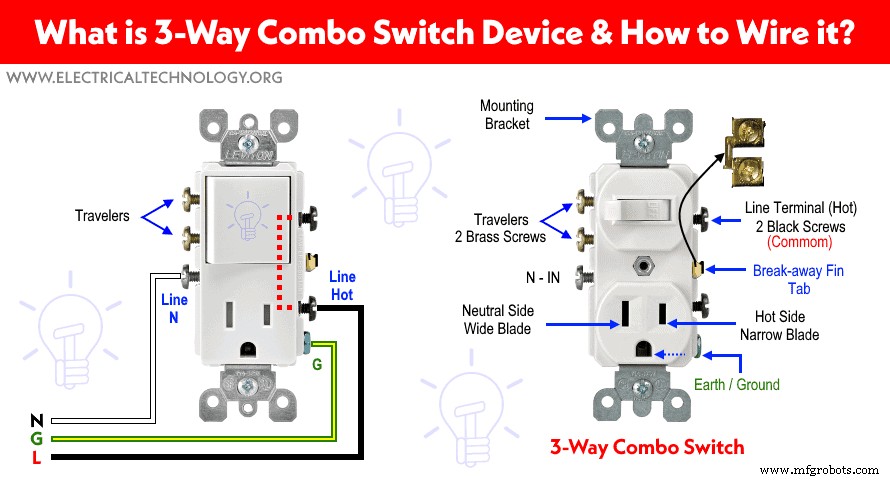

De volgende afbeelding toont de basisconstructie van een 3-weg combinatieschakelaar en stopcontact. Het heeft in totaal 6 klemschroeven. De twee koperen schroeven zijn voor reizigersdraden, terwijl de twee zwarte schroeven gebruikelijk (heet) zijn en aan elkaar zijn verbonden door een afbreekvin. De losbreekvin kan worden verwijderd om twee afzonderlijke inkomende bronnen van twee verschillende stroomonderbrekers te gebruiken. De zilveren schroef wordt gebruikt voor neutrale draad, terwijl de groen gekleurde schroef wordt gebruikt voor aardingsdraad.

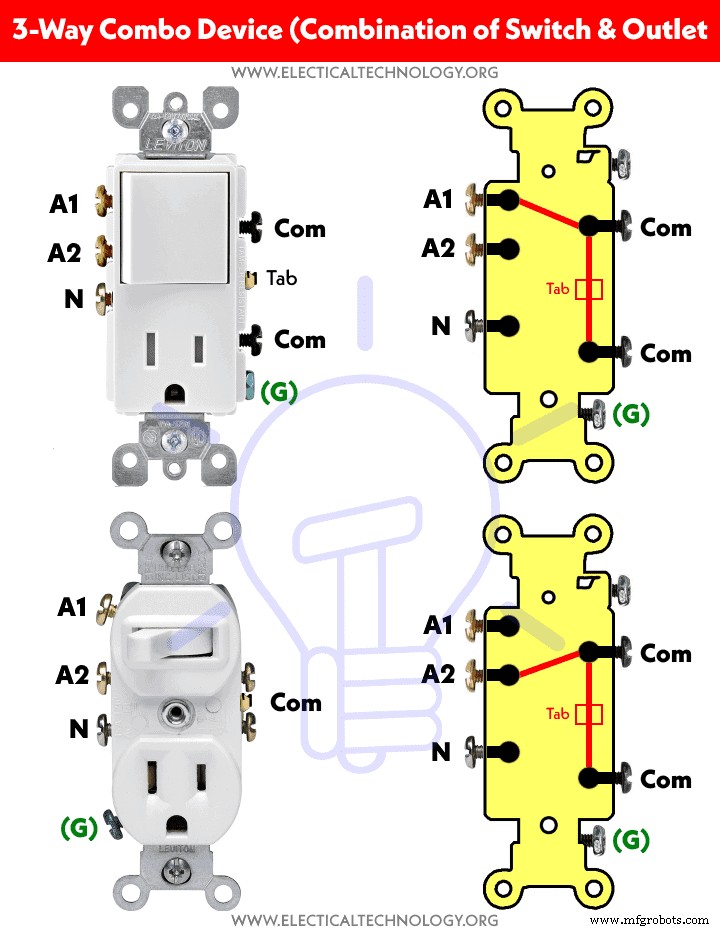

De volgende afbeeldingen tonen de werking van interne contacten in een 3-weg combo-apparaat (combinatie van een 3-standenschakelaar en een stopcontact).

Laten we eens kijken hoe we dit soort schakelaars kunnen aansluiten voor verschillende belastingcircuits en toepassingen.

Bekabeling 3-weg combo-apparaat met gewone 3-weg schakelaar (algemene feed)

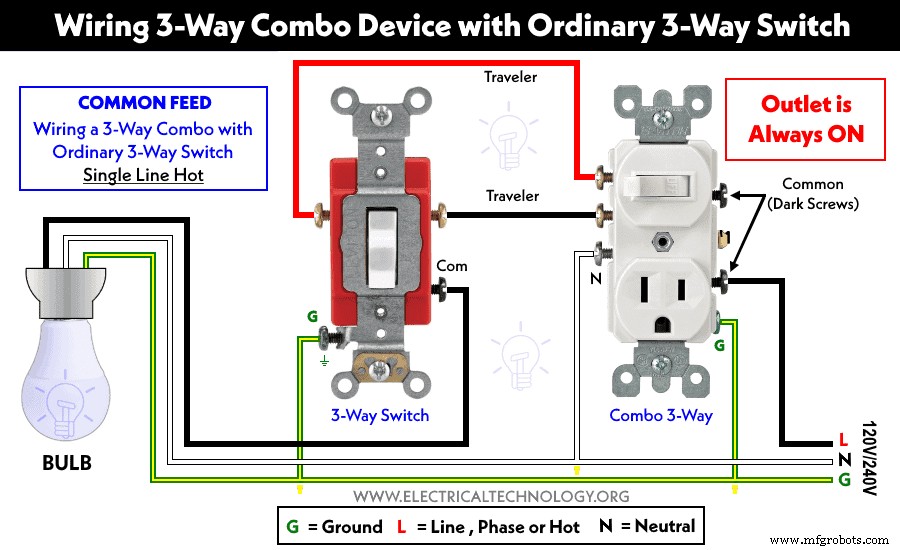

Het volgende bedradingsschema laat zien hoe je een gloeilamp vanaf twee plaatsen kunt bedienen met behulp van een 3-weg combinatieschakelaar en stopcontact en een gewone 3-wegschakelaar met gemeenschappelijke voeding. Het laat duidelijk zien dat de inkomende Hot (Line)-draad is verbonden met de gewone donkere schroeven die aan elkaar zijn verbonden via een afbreekvin.

De twee koperen aansluitingen van het 3-weg combo-apparaat zijn via reizigerskabels aangesloten op de A1- en A2-aansluitingen van een typische 3-wegschakelaar. De gemeenschappelijke klem van een gewone 3-standenschakelaar is verbonden met de gloeilamp.

De nuldraad is aangesloten op de nulklem (zilver) van het 3-weg combo-apparaat en de lamp. Ten slotte zijn de aardedraden verbonden met beide schakelaars en een gloeilamp.

Houd er rekening mee dat het stopcontact in het 3-weg combo-apparaat altijd AAN is en dat de gloeilamp vanaf twee locaties kan worden in- en uitgeschakeld met behulp van een 3-weg en 3-weg manier combo-apparaat.

Bekabeling 3-weg combo-apparaat met gewone 3-weg schakelaar (aparte voeding)

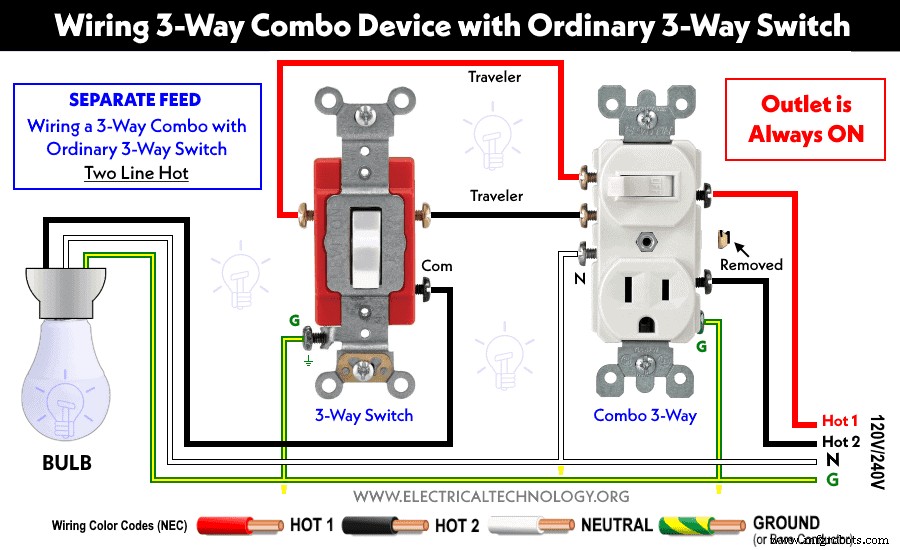

Het volgende bedradingsschema laat zien hoe je een lamp vanaf twee verschillende locaties kunt bedienen met een 3-weg combo-apparaat en een typische 3-weg schakelaar met een aparte voeding.

Het bedradingsschema is hetzelfde als hierboven, behalve dat de losbreekvin verwijderd is van de gemeenschappelijke terminalzijde van het 3-weg combo-apparaat. Daarom is één schroef aangesloten op Hot 1 (120V van een stroomonderbreker) en de tweede donkere schroef is verbonden met Hot 2 (120V van een andere stroomonderbreker) van het 120/240V-hoofdpaneel.

Op deze manier is het stopcontact altijd AAN, dat wordt gevoed door een aparte (HOT 2) bron, terwijl de gloeilamp die vanaf verschillende locaties wordt bestuurd een aparte voeding via HOT 1 gebruikt. rest van het circuit en de werking is hetzelfde als hierboven.

Een gloeilamp bedienen vanaf twee locaties met een 3-weg combo-apparaat

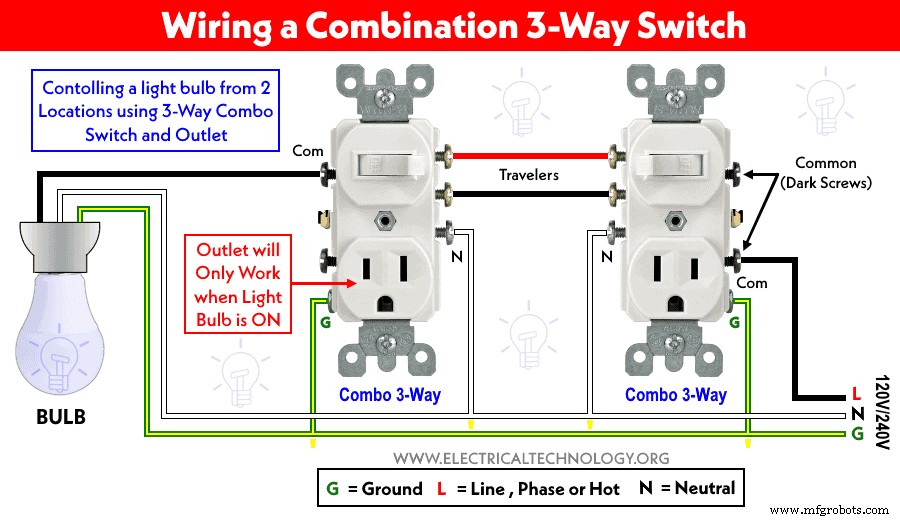

Het volgende bedradingsschema laat zien hoe je een lamp vanaf twee verschillende plaatsen kunt bedienen met behulp van twee 3-weg combo-apparaten. Het laat duidelijk zien dat de binnenkomende Hot (Lijn – zwarte draad) draad is verbonden met de gewone donkere schroeven die aan elkaar zijn verbonden via een afbreekvin van de rechter 3-weg comboschakelaar en het stopcontact.

De twee koperen aansluitingen van beide 3-weg combo-apparaten zijn bedraad via reizigerskabels. Een van de gemeenschappelijke schroeven van de linker 3-weg comboschakelaar is verbonden met de gloeilamp. Ten slotte zijn zowel de aarde- als de nuldraad verbonden met de zilverkleurige en groen gekleurde schroeven van respectievelijk de 3-weg combo-apparaten en de gloeilamp.

Houd er rekening mee dat het stopcontact aan de rechterkant van het 3-weg combo-apparaat altijd AAN is, terwijl het stopcontact aan de linkerkant alleen AAN is als de lamp AAN is. Op deze manier kan de lamp worden bediend voor AAN- en UIT-bedieningen vanaf twee plaatsen met behulp van een tweetal 3-weg combo-apparaten.

Een lamp vanaf twee plaatsen bedienen met twee 3-weg combo-apparaten (beide stopcontacten altijd AAN)

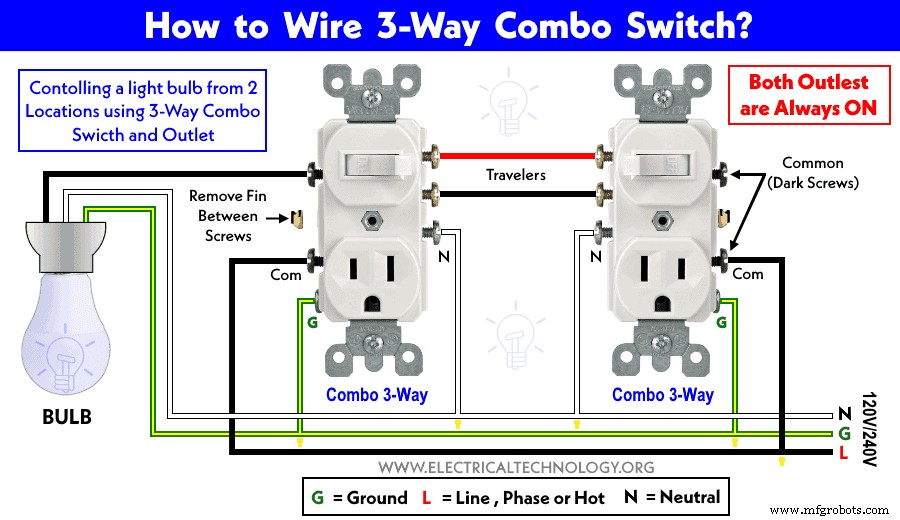

Het volgende bedradingsschema toont de bediening van een lamp vanaf twee locaties met behulp van een tweetal 3-weg combo-apparaten waarbij beide stopcontacten altijd AAN zijn.

Het bedradingsschema is hetzelfde als hierboven, behalve dat de afbreekvin van het linker 3-weg combo-apparaat is verwijderd en de bovenste donkere schroef is aangesloten op de gloeilamp en de onderste terminal heeft genoeg van de gemeenschappelijke bron vanaf de rechterkant van het 3-weg combo-apparaat. Met andere woorden, de Hotline is aangesloten op beide 3-weg combinatieschakelaars terwijl de afbreekvin is verwijderd van het linker 3-weg combo-apparaat.

Op deze manier zijn beide stopcontacten altijd AAN, die wordt gevoed door een gemeenschappelijke bron (Lijn), terwijl de gloeilamp vanaf twee verschillende plaatsen wordt bediend. De rest van het circuit en zijn werking is hetzelfde als hierboven.

• De koperen schroeven moeten worden aangesloten op de Hot (line, live of phase) draad met behulp van de IEC- en NEC-draadkleurcodes. In het geval van SPDT en 4-weg (tussenschakelaars), worden zwartgekleurde schroeven gebruikt voor warme of gewone klemmen. Kortom, de kleur van een gewone terminal is anders dan die van andere terminals.
• De zilveren schroeven moeten worden aangesloten op de nuldraad (in het geval van een geschakeld stopcontact)
• De groene schroef moet worden aangesloten op de aarde-/aarddraad (Groen/Geel of naakte draad)
• Als er geen kleurgecodeerde schroeven op de stopcontacten zitten, raadpleeg dan de gebruikershandleiding of neem contact op met een bevoegde elektricien.
• Neutrale draad is niet vereist in bedrading van 240V-stopcontacten (VS) Ook is Neutral nooit aangesloten op de schakelaars.
• Gebruik de juiste spanning en ampère van de schakelaar met de juiste draadmaat en MCB met de juiste maat volgens de belastingsclassificatie.

Voorzorgsmaatregelen:

• Schakel de hoofdstroomonderbreker uit om ervoor te zorgen dat de voeding is UITGESCHAKELD voordat u een bestaand of nieuw stopcontact bedraden of schakel met een elektrische/aansluitdoos.
• Neem contact op met de geautoriseerde en erkende elektricien voor de installatie van schakelaars als u niet zeker bent van de bedradingsschema's.
• De auteur is niet aansprakelijk voor enig verlies, letsel of schade als gevolg van de weergave of het gebruik van deze informatie of als u een circuit in het verkeerde formaat probeert. Dus alsjeblieft! Wees voorzichtig, want het draait allemaal om elektriciteit en elektriciteit is te gevaarlijk.
