Schakelschema voor kabel- en draadtester

Project voor elektronische testerschakeling met meerdere draden en kabels

Kabeltesters zijn elektronische apparaten die worden gebruikt voor het testen van elektrische en elektronische verbindingen en de sterkte in signaalkabels of verschillende bekabelde assemblages. Ze worden over het algemeen gebruikt voor het controleren van padconnectiviteit en het controleert ook de onjuiste bedrading. U kunt een kabeltestapparaat gebruiken om de communicatiesterkte van de kabel van de bron naar de bestemming te controleren.

Tegenwoordig zijn er, naast de vooruitgang in technologie, geavanceerde kabeltesters op de markt met verbeterde functies en kwaliteit. Geavanceerde kabeldetectoren kunnen verschillende kabeleigenschappen meten, zoals weerstand, interferentie, ruis en signaalverzwakking. Eenvoudige kabeltesters werden ontdekt als een basistester.

Kabeltesters zijn verder onderverdeeld in verschillende typen. In dit artikel zullen we het ontwerpproces van het kabeltestercircuit bespreken, samen met de werking en toepassing ervan. Laten we eerst eens kijken naar de soorten kabeltesters en hun verschillende gebruik.

Basistester:

Een fasetester of basistester is een eenvoudig instrument dat op een batterij werkt. Deze eenvoudige kabeltester is gebruiksvriendelijk en draagbaar van aard. Het heeft een of meer spanningsindicatoren, een bron van elektrische stroom, en daarnaast heeft het ook een scan- of schakelinrichting om verschillende geleiders achter elkaar te controleren. Het kan ook een microcontroller en een display bevatten voor het automatiseren van het testproces en het weergeven van de resultaten.

U kunt het kabeltestapparaat tegelijkertijd op beide uiteinden van de kabel aansluiten, of er kan een scheiding zijn tussen de indicatie en de stroombron om de injectie van een teststroom bij het ene uiteinde en detectie van de resultaten aan het andere. Hier zijn twee woorden Modulaire connectoren en Ethernet.

Als je er bekend mee bent, dan is het goed en wel, maar als dat niet het geval is, zou je ze eens moeten bekijken.

Modulaire connectoren:

Modulaire connectoren werden in de jaren zestig ontwikkeld voor gebruik op het Bell-systeem (het was een systeem van bedrijven dat werd geleid door de telefoonmaatschappij Bell die telefoondiensten leverde aan Canada en de VS). Het is een soort elektrische connector voor snoeren en kabels van verschillende apparaten of elektronische apparaten zoals telecommunicatieapparatuur, audioheadsets en computernetwerken.

Ethernet:

Het is een familie van computernetwerktechnologieën die over het algemeen wordt gebruikt in LAN, MAN en WAN.

Een kabeltester wordt over het algemeen gebruikt om te controleren of de verbindingen in de kabel bedoeld zijn of niet. Als er een onbedoelde verbinding ontbreekt, wordt deze 'open' genoemd. Wanneer er onverwachte verbindingen worden gevonden, wordt dit 'kort' genoemd. Het testen gebeurt in twee verschillende fasen. In de eerste fase wordt gecontroleerd of de beoogde verbindingen goed zijn, wat bekend staat als Open test, terwijl in de tweede fase wordt gecontroleerd of er geen onbedoelde verbindingen zijn en bekend staat als Korte test.

  • Gerelateerde post:een condensator testen met een digitale en analoge multimeter - 6 methoden

Twee veelgebruikte manieren voor het testen van verbindingen :

  1. Continuïteitstest
  2. Weerstandstest

Continuïteitstest – Elektrische stroom wordt doorgegeven in alle bijlagen; als de stroom in alle verbindingen aanwezig is, wordt deze alleen als goed genoemd. Het wordt uitgevoerd met behulp van een batterij en een gloeilamp.

Weerstandstest – Bij deze test wordt een bekende stroom door de aansluitingen geleid en daarna wordt de spanning gemeten en vergeleken met de verwachte waarde.

  • Gerelateerde post: De waarde van de verbrande weerstand vinden (met drie handige methoden)

Twee kritieke methoden om kort te testen –Circuit

  1. Laagspanningstest
  2. Hoogspanningstest

Laagspanningstest – In deze test wordt een beetje stroom en de kleine spanningsbron tussen twee geleiders aangesloten. Vervolgens wordt de hoeveelheid stroom gemeten, als er geen stroom is, worden de geleiders als geïsoleerde geleiders beschouwd.

Hoogspanningstest – In deze test is een topspanningsbron (ongeveer enkele 100 volt) aangesloten. Bij een hogere spanning is de kans groter dat de test bijna kortgesloten verbindingen vindt.

Soorten testers

Signaaltester

In vergelijking krachtigere kabeltesters kunnen de eigenschappen van de kabel meten met betrekking tot signaaloverdracht, waaronder de gelijkstroomweerstand van de kabel, de verzwakking (d.w.z. signaalverlies) van een bericht op een of meer frequenties en een maat voor de isolatie tussen meerdere kabelparen of overspraak.

Optische signaaltester

Optische kabeltesters bevatten een bron van zichtbaar licht en zijn ook een connector bij de installatie van de visuele kabel.

Netwerkkabeltester

Een standaard netwerkkabeltester bestaat uit een stroombron en een meetapparaat. Ze zijn correct aangesloten tussen de computer en de server.

Vier soorten netwerkkabeltests

  1. Netwerkkanaaltesten – Het meet de prestaties van het netwerk tussen werkstation en hub.
  2. Permanente link-testen – Bij deze test, wanneer de kabelinstallatie plaatsvindt, trekt een installateur of installatieteam aan de kabel en sluit deze af op het patchpaneel en keystone-aansluitingen. Daarom wordt de prestatie van een permanente link getest.
  3. Continuïteitstesten – Het is een van de meest basale vormen van testen die bepaalt of je een verbinding tussen twee punten kunt maken of niet.
  4. Draadtoewijzing - Door een wire mapping-tester te gebruiken, kunnen we een idee krijgen van hoe de kabel is bedraad of gekoppeld.

CAT 5, CAT5e, CAT6 zijn netwerkkabels die worden gebruikt als kabeltesters voor testen in computers. Aangezien verschillende soorten gegevens via netwerkkabels worden verzonden, is het noodzakelijk dat deze op de juiste manier verbinding maakt tussen de computer en de server.

Dit gaat allemaal over de netwerkkabeltesters. In dit project gaan we de IC 4017 gebruiken als teller.

  • Gerelateerde post:Hoe fouten in kabels te lokaliseren? Kabelfouten, typen en oorzaken

Benodigde onderdelen voor draadtester

  • IC-4017
  • 555 timer-IC
  • Weerstanden (10k-2, 2.2k-2.500k-4)
  • LED
  • Voeding - 9V
  • Broodplank
  • condensatoren (10uf-1, 10nf-1)
  • Draden aansluiten

IC 4107:

IC 4017 is een decodercircuit dat goed werkt met toepassingen voor het tellen van laag bereik. Deze tellertoepassing wordt in het kanaal gebruikt voor het creëren van LED-effecten. Deze 16-pins CMOS-decenniumteller is eenvoudig te gebruiken en heeft een interface met 555 timer-IC.

Pinspecificaties van IC 4107 :

PIN Functie en beschrijving
Pin-1 Het is output 5 en wordt hoog als de teller vijf tellen aangeeft.
Pin-2 Het wordt uitgang 1 genoemd en wordt hoog als de teller 0 telt.
Pin-3 Het is output 0, en het wordt hoog als de teller 0 counts aangeeft.
Pin-4 Het is uitgang 2 en gaat hoog als de teller twee tellen aangeeft.
Pin-5 Het is de output 6 en gaat hoog als de teller zes tellen aangeeft.
Pin-6 Het is output 7 en gaat hoog als de teller zeven tellen aangeeft.
Pin-7 Het is output 3 en gaat hoog als de teller drie tellen aangeeft
Pin-8 Het is de grondpin van IC
Pin-9 Het is output 8 en gaat hoog als de teller acht tellen aangeeft.
Pin-10 Het is output 4 en gaat hoog als de teller vier tellen aangeeft.
Pin-11 Het is de uitgang 9 en gaat hoog als de teller negen tellen aangeeft
Pin 12 Kan worden gebruikt om een ​​ander IC of een teller in cascade te zetten om de efficiëntie te verhogen
Pin 13 Het is de uitschakelpin
Pin 14 Het is de klokinvoer
Pin 15 Dit is de reset-pin die laag wordt gehouden tijdens normaal gebruik
Pin 16 Dit is de VCC Pin
  • Gerelateerde post: Electronic Eye Circuit – LDR en IC 4049 gebruiken voor beveiligingscontrole

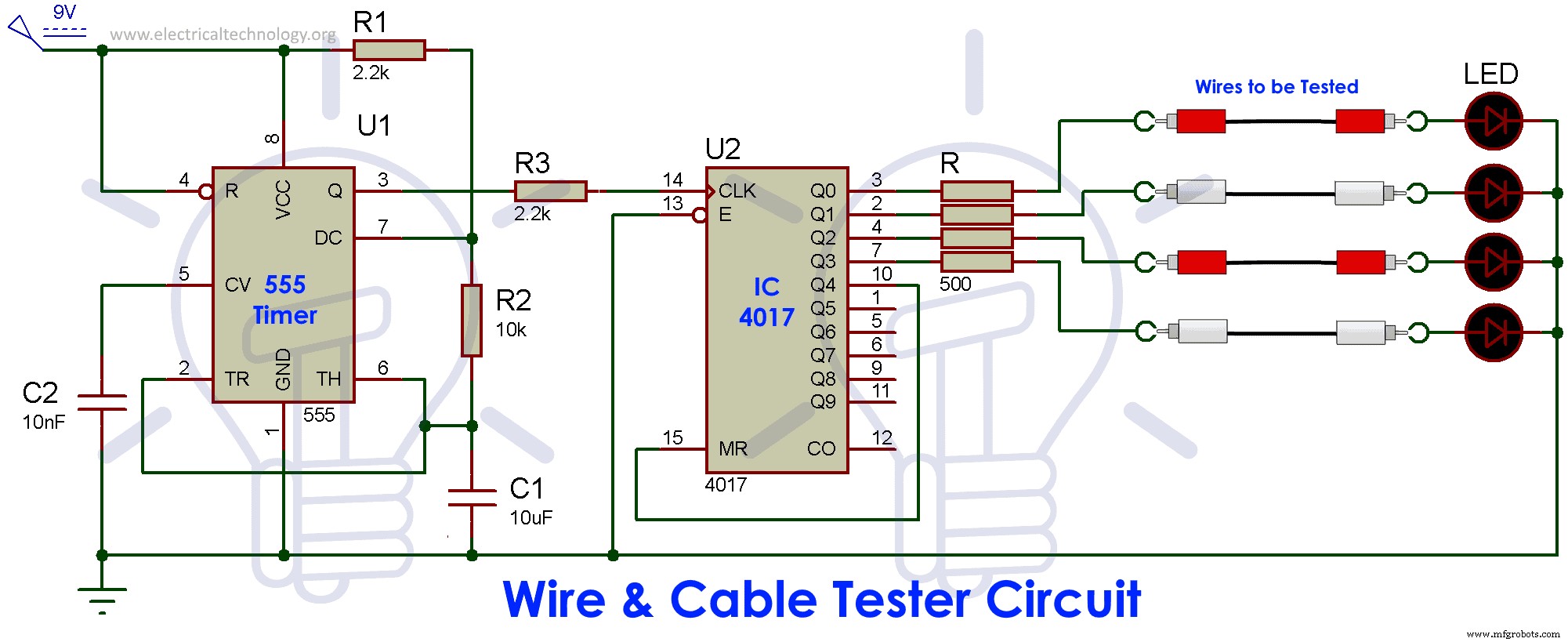

Kabeltester-schakelschema

Merk op dat we 555 timer-IC gebruiken om de werking van het circuit te regelen. De werking en kenmerken van 555 timer IC zijn besproken in onze vorige artikelen. Nu bent u zich bewust van de kenmerken van IC-4017 na het lezen van de bovenstaande discussie. Verzamel nu de volgende componenten om het kabeltestercircuit samen te stellen.

Verbind de componenten zoals hieronder besproken:

  • Stap1-Verbind de klokpuls via 555 timer IC met pin nr. 14 van IC 4017
  • Stap2-Verbind de 5e uitgang (Q4) met de reset-pin voor reset.
  • (Zodra 5e output Q4 hoog wordt, reset het de IC en maakt Q0 weer hoog)

Werking van kabeltester

In dit circuit wordt 555 timer IC gebruikt in astabiele modus om een ​​kloksignaal te genereren. De frequentie van de klokpuls is afhankelijk van twee weerstanden R1 en R2 die respectievelijk 2,2 en 10 kilo-ohm meten, en condensator C1 van 10 uf. Daarom is de snelheid van de knipperende led afhankelijk van deze frequentie.

Hier hebben we vier draden gebruikt om te laten zien hoe de draadkabeltester werkt. Als alle kabels niet defect zijn, kan er stroom worden doorgelaten, en daarom wordt de LED die op het andere uiteinde is aangesloten HOOG (gloeit). Als er een defect is, brandt de betreffende LED niet. We kunnen dus zeggen dat er een fout op de kabel aanwezig moet zijn. Vandaar dat we na het voltooien van de test het resultaat krijgen dat de kabel defect is of niet. We hebben een multifunctionele netwerkkabeltester (RJ45). Het is erg handig in gebruik.

Toepassingen van kabeltester:

  • RJ11-kabeltester wordt gebruikt voor telefoondraden en voor netwerkkabel wordt RJ45-kabeltester gebruikt.
  • Het voert twee tests uit, d.w.z. master en remote, die gemakkelijker een rol kunnen spelen bij de analyse.
  • Het kan worden gebruikt voor het controleren van de onjuiste verbindingsdraden of het kortsluitingspunt in de kabel.

Kortom:

Kabeltester is zeer nuttig voor het testen van draadfouten. We hebben IC 4017 gebruikt en we hebben ook de werking van IC 4017 besproken als teller om de output weer te geven. We hebben 555 timer IC gebruikt om het PWM-signaal voor 4017 IC te genereren. Beide hoofdcomponenten worden besproken samen met hun werking in dit artikel. We hopen dat u nu zonder problemen deze gebruiksvriendelijke kabeltester kunt ontwerpen.
