Hoe een transistor te testen met behulp van een multimeter (DMM + AVO) - NPN &PNP - 4 manieren

Hoe de basis, collector, zender, richting en toestand van transistor te vinden met een multimeter

Hoe de richting van PNP en NPN Transistor &Pin Identificatie te onthouden, controleer of deze goed of slecht is.

De volgende basishandleiding, gebaseerd op het gebruik van een digitale (DMM) of analoge (AVO) multimeter, helpt je om:

• Onthoud de richting van NPN en PNP Transistors

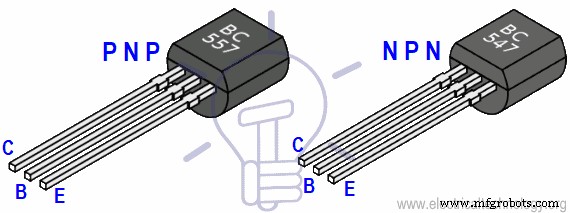

• Identificeer de basis, collector en emitter van een transistor
• Controleer een transistor of deze goed of slecht is.

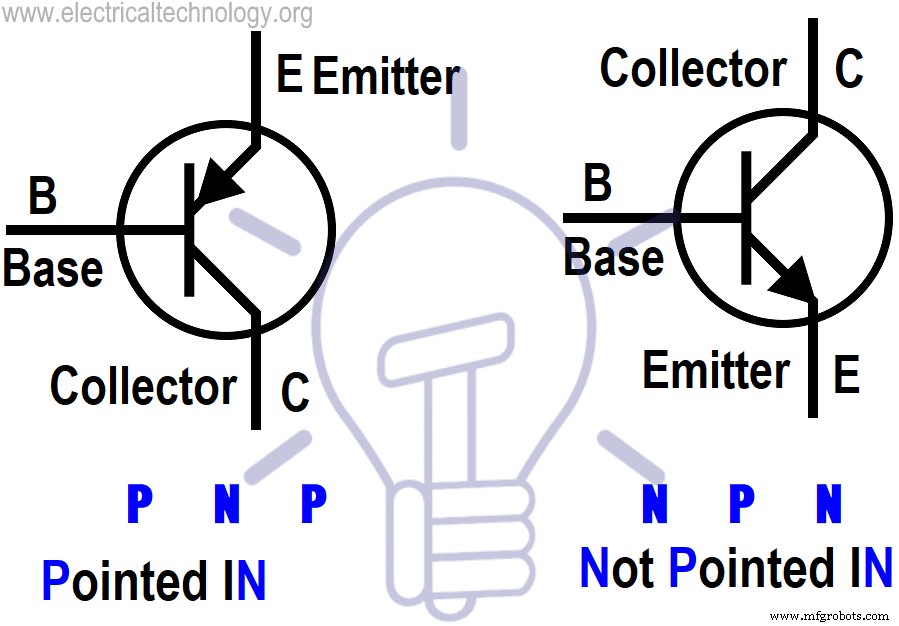

Hoe onthoud ik de richting van de PNP- en NPN-transistor?

• PNP =naar binnen gericht
• NPN =Niet naar binnen gericht.

Als je denkt dat dat een beetje ingewikkeld is, probeer dan de meer eenvoudige als volgt.

PNP   NPN

• P =Punten                      N =Nooit
• N =IN                             P =Punten
• P =Permanent           N =iN

Laten we nu naar de stapsgewijze zelfstudie gaan om te weten hoe u een transistor kunt controleren en testen?

Test een transistor met behulp van digitale multimeter in diode- of continuïteitsmodus

Volg hiervoor de onderstaande instructies.

1. Verwijder de transistor uit het circuit, d.w.z. ontkoppel de voeding over de transistor die moet worden getest. Ontlaad alle condensatoren (door de condensatordraden kort te sluiten) in het circuit (indien aanwezig).
2. Zet de meter in de modus "Diodetest" door aan de draaischakelaar van de multimeter te draaien.

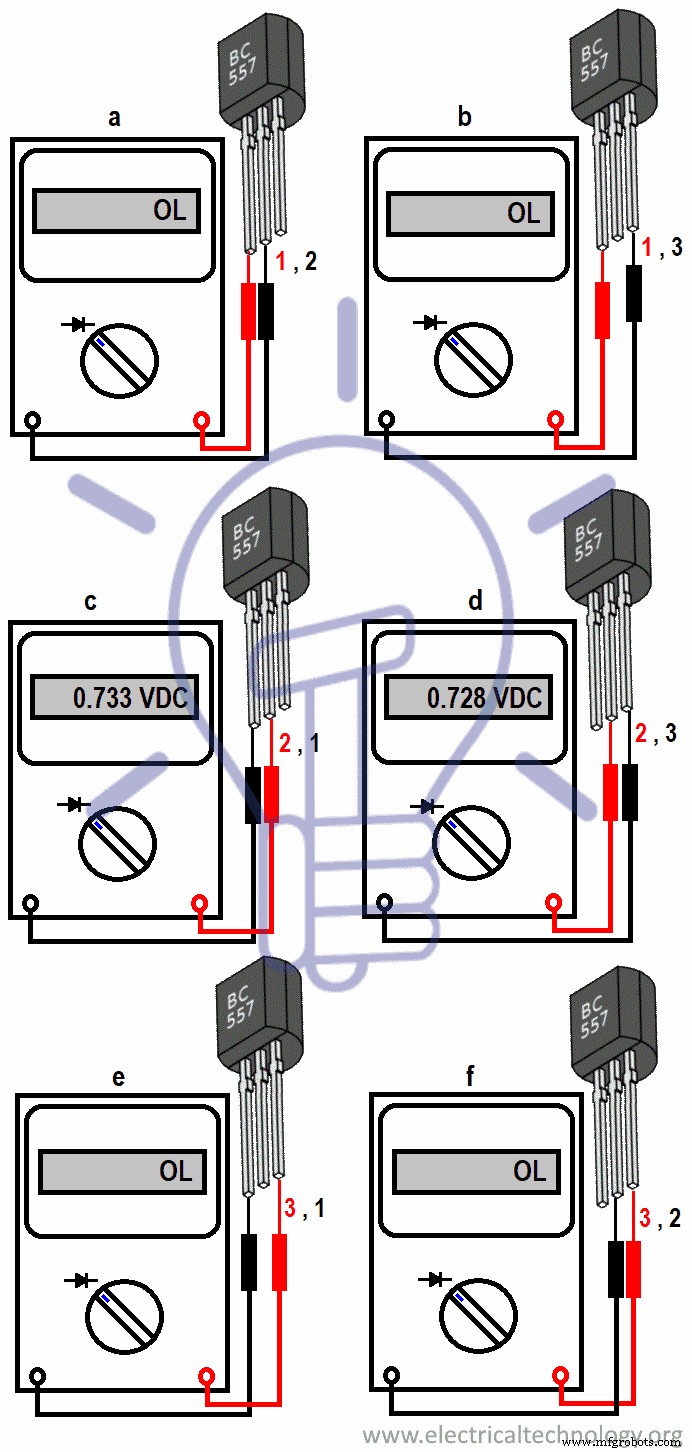

3. Sluit het zwarte (gewone of -Ve) meetsnoer van de multimeter aan op de 1e aansluiting van de transistor en het rode (+Ve) meetsnoer op de 2e aansluiting (afb. hieronder) . U moet 6 tests uitvoeren door het zwarte (-Ve) meetsnoer en het rode (+Ve) meetsnoer aan te sluiten op respectievelijk 1 op 2, 1 op 3, 2 op 1, 2 op 3, 3 op 1, 3 op 2 vervang gewoon de meetsnoeren van de multimeter of draai de transistoraansluitingen om om de meetwaarde in de tabel (hieronder weergegeven) aan te sluiten, te testen, te meten en te noteren. Nummers in rode kleuren zijn rode meetsnoeren en nummers in zwart zijn verbonden met zwart (-Ve) meetsnoer van multimeter.
4. Test, meet en noteer de weergave die wordt weergegeven in de multimeter in de onderstaande tabel.

We hebben de volgende gegevens uit de onderstaande tabel.

Van de 6 tests hebben we alleen gegevens en resultaten voor twee tests, namelijk de punten 2 tot 1 en 2 tot 3. Waar we bij de punten 2 tot 1 kregen, is 0,733 VDC en 2 tot 3 0,728 VDC. Nu kunnen we gemakkelijk het type transistor vinden, evenals hun collector, basis en emitter.

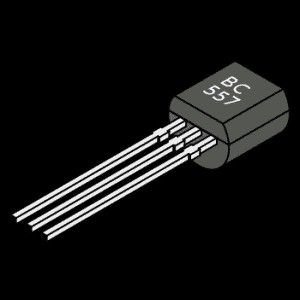

1. Punt 2 is Transistor Base in BC55 Transistor.
2. BC 557 is een PNP-transistor waarbij de 2 ^e (middelste klem is basis) aangesloten op de rode (+Ve) meetkabel van de multimeter.
3. Helemaal, Terminal 1 =Emitter, Terminal 2 =Basis en Terminal 3 =Collector (BC 557 PNP Transistor) omdat het testresultaat voor 2-1 =0,733 VDC en 2-3 =0,728 VDC, d.w.z. 2-1> 2-3.

BC 557 PNP	Meetpunten	Resultaat
	1-2	OL
	1-3	OL
	2-1	0,733 VDC
	2-3	0,728 VDC
	3-1	OL
	3-2	OL

BASE of Transistor vinden :

Zoals vermeld in de bovenstaande tutorial, is het algemene getal dat in de bovenstaande tests wordt gevonden, basis. In ons geval, 2 ^de terminal is Base en 2 is gemeenschappelijk uit 1-2 en 2-3.

2 ^nd Methode die DMM gebruikt om de basis van de transistor te vinden.

Als u hetzelfde patroon en dezelfde verbindingsmethode van multimeterdraden en transistoraansluitingen één voor één volgt in de bovenstaande afbeelding, in fig "c" en "d", The Red ( +Ve) meetsnoer is aangesloten op de middelste, d.w.z. 2 ^nd aansluitpunt van de kabel en de zwarte (-Ve) testkabel is aangesloten op de 1 ^st één klem van de transistor.

Nogmaals, de rode (+Ve) testkabel is aangesloten op de middelste, d.w.z. 2 ^nd aansluiting van de kabel en de zwarte (-Ve) testkabel is aangesloten op de 3 ^e één aansluiting van transistor en multimeter geeft enige aflezing aan, d.w.z. respectievelijk 0,717 VDC en 0,711 VDC in het geval van BC 547 NPN.

De gemeenschappelijke lead is 2 ^de een aangesloten op een rood (+Ve) meetsnoer (d.w.z. P en ja, de andere twee draden zijn N), wat de basis is. Bij de BC 557 PNP-transistor is de kast omgekeerd.

NPN of PNP?

Het is eenvoudig. Als het zwarte (-Ve) meetsnoer van de multimeter is aangesloten op de basis van de transistor (2 ^nd terminal in ons geval), dan is het PNP-transistor , en wanneer de rode (+Ve) testkabel is aangesloten op de basis van de terminal, is het een NPN-transistor .

Verzender of Verzamelaar?

EB (Emitter – Base) voorwaartse bias is groter dan CB (Collector – Base) d.w.z. EB> CB in PNP Transistor b.v. BC557 NPN. Daarom is het een weerstand van het PNP-type. In NPN-transistor is BE (Base - Emitter) voorwaartse bias groter dan BC (Base - Collector), d.w.z. BE> BC, b.v. BC 547 PNP.

Hier is de conclusie.

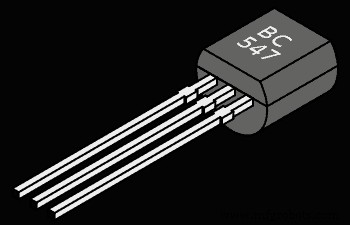

1. Punt 2 is Transistor Base in BC547 Transistor
2. BC 547 is een NPN-transistor waarbij de 2 ^e (middelste klem is basis) is aangesloten op de rode (+Ve) meetkabel van de multimeter.
3. Helemaal, Terminal 1 =Emitter, Terminal 2 =Basis en Terminal 3 =Collector (BC 547 NPN Transistor) omdat het testresultaat voor 1-2 =0,717 VDC en 2-3 =0,711 VDC, d.w.z. 1-2> 2-3.

BC 547 NPN	Meetpunten	Resultaat
	1-2	0,717 VDC
	1-2	OL
	1-3	OL
	1-3	OL
	2-3	OL
	2-3	0,711 VDC

Controleer een transistor met een analoge of digitale multimeter in Ohm (Ω) bereikmodus:

Stappen:

1. Ontkoppel de voeding naar het circuit en verwijder de transistor uit het circuit.
2. Draai aan de keuzeschakelaar en zet de multimeterknop in Ohm Range (OHM)
3. Sluit het zwarte (gewone of -Ve) meetsnoer van de multimeter aan op de 1e aansluiting van de transistor en het rode (+Ve) meetsnoer op de 2e aansluiting (Fig 1 (a). (U moet 6 tests uitvoeren door het zwarte (-Ve) meetsnoer aan te sluiten op respectievelijk 1 tot 2, 1 tot 3, 2 tot 1, 2 tot 3, 3 tot 1, 3 tot 2 door gewoon de multimeter-meetsnoeren te vervangen of de transistoraansluitingen om te draaien om verbinding te maken, test, meet en noteer de aflezing in de tabel (hieronder weergegeven). meetsnoer van de multimeter en de cijfers in zwarte kleuren tonen de transistorsnoeren die zijn aangesloten op de Zwart (-Ve) meetsnoer van multimeter. (Betere uitleg in de tabel en onderstaande afbeelding)
4. Als de multimeter een hoge weerstand vertoont in zowel de eerste als de tweede test door de polariteit van de transistor of de multimeter te veranderen, zoals weergegeven in figuur 1 (a) en (b). (Merk op dat het resultaat alleen wordt getoond voor 2 tests van de 6 zoals hierboven vermeld). d.w.z. in ons geval de 2 ^e klem van de transistor is BASE, omdat deze een hoge weerstand vertoont in beide tests van 2 tot 3 en 3 tot 2 waarbij Rood (+Ve) meetsnoer van de multimeter is aangesloten op 2 ^nd klem van de transistor. Met andere woorden, het algemene getal in tests is Base, wat 2 van 1, 2 en 3 is.

Klik op afbeelding om te vergroten

PNP of NPN ?

Het is nu een NPN-transistor omdat hij alleen uitlezing laat zien wanneer het RODE (+Ve) meetsnoer (d.w.z. P-aansluiting waarbij P =Positief) is aangesloten op de basis van de transistor (zie onderstaande afbeelding). Als u het omgekeerde doet, d.w.z. zwarte (-Ve) testkabel (d.w.z. N =waar N =negatief) van de multimeter aangesloten op de transistoraansluiting in de volgorde (1 tot 2 en 2 tot 3) en toont de aflezing in beide tests zoals hierboven , De 2 ^e Terminal is nog steeds BASE, maar de transistor is PNP (zie onderstaande afbeelding).

Een transistor testen met behulp van een digitale multimeter in de transistor- of hFE- of bètamodus

hFE ook bekend als beta is dc gain staat voor "Hybrid parameter forward current gain, common emitter" gebruikt om de hFE van een transistor te meten die kan worden gevonden met de volgende formule.

h_FE = β_DC =I_C / I_B

Het kan ook worden gebruikt om een ​​transistor en zijn pinterminal te controleren, zoals weergegeven in fig. 1.

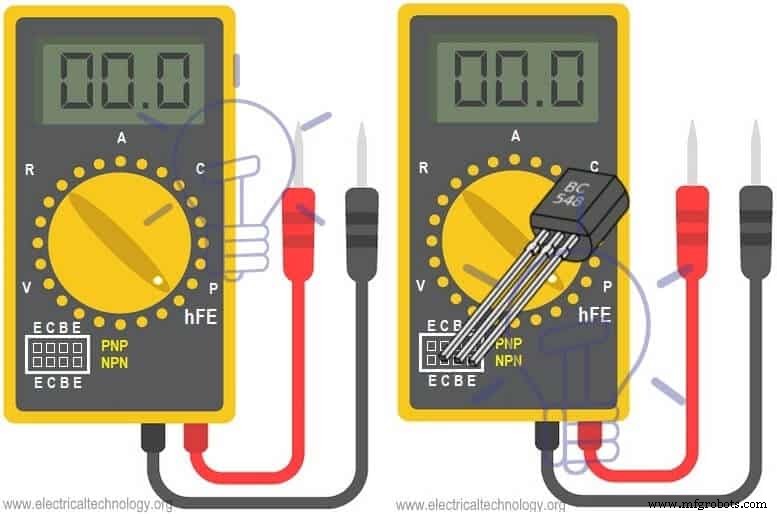

Om een ​​transistor in hFE-modus te controleren, is er een 8-pins slot in de multimeter die wordt aangegeven door PNP en NPN, evenals door E C B (emitter, collector en base). Plaats eenvoudig de drie pinnen van de transistor één voor één in de multimeter-gleuf in verschillende slots, d.w.z. ECB of CBE (draaiknop moet in hFE-modus staan).

Als ze lezen weergeven (het zou de h_FE zijn lezen van transistor) , In ons voorbeeld hebben we BC548 Transistor gebruikt die de bètawaarde van 368 (CBE-positie) laat zien. in goede positie is, vervang het anders door een nieuw exemplaar.
