Hoe lampen parallel te bedraden?

Hoe kan ik lichtpunten parallel aansluiten?

De algemene huishoudelijke circuits die worden gebruikt bij de installatie van elektrische bedrading zijn (en zouden parallel moeten zijn). Meestal zijn schakelaars, stopcontacten en lichtpunten enz. parallel aangesloten om de stroomtoevoer naar andere elektrische apparaten en apparaten via hete en neutrale draad te behouden voor het geval dat een van hen uitvalt.

In onze huidige tutorial over elektrische bedrading laten we zien dat hoe lampen parallel te bedraden ?

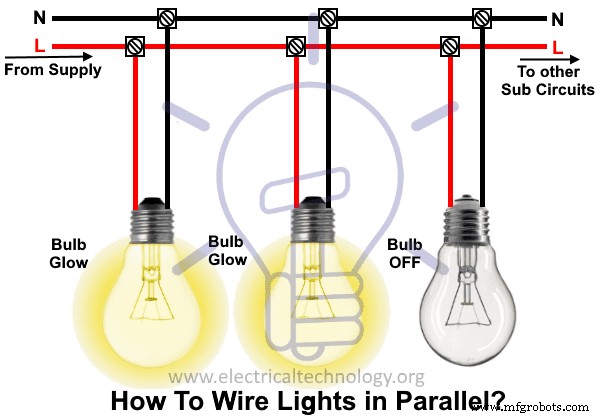

In de bovenstaande afbeelding is duidelijk te zien dat alle lampen zijn parallel geschakeld, d.w.z. elke lamp is verbonden via een aparte Lijn (ook bekend als Live of Phase ) en Neutrale draad .

In parallelle schakeling heeft het toevoegen of verwijderen van één lamp uit de schakeling geen effect op de andere lampen of aangesloten apparaten en apparaten, omdat de spanning in de parallelle schakeling op elk punt hetzelfde is, maar de stromende stroom is anders. Een willekeurig aantal lichtpunten of belasting kan worden toegevoegd (volgens de berekening van de belasting van het circuit of subcircuit) in dit soort circuit door simpelweg de L uit te breiden en N geleiders naar andere lampen.

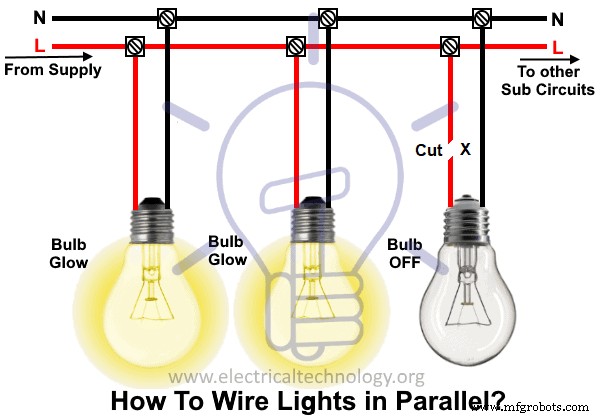

Omdat elke lamp of lamp is aangesloten tussen lijn L en Neutraal N afzonderlijk, als een van de gloeilampen defect raakt, zal de rest van het circuit soepel werken, zoals weergegeven in onderstaande afbeelding. Hier kunt u zien dat er een snee is in de lijndraad die is aangesloten op lamp 3, dus de lamp is uitgeschakeld en het restcircuit werkt naar behoren, d.w.z. de lampen gloeien.

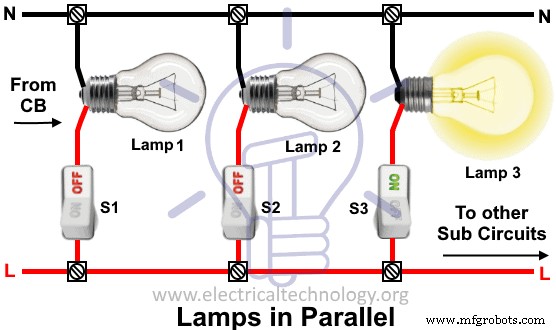

Ook als we elke lamp op één manier bedienen (SPST =Single Pole Single Through) schakelaar in parallel verlichtingscircuit, we kunnen elke lamp AAN / UIT schakelen met een aparte schakelaar of als we een lamp UIT schakelen, worden de overige verlichtingspunten niet beïnvloed, omdat het alleen gebeurt in serie verlichtingsaansluiting waarbij alle aangesloten belasting zou worden losgekoppeld als we de schakelaar sluiten.

Hoe de gloeilamp bedienen met een eenrichtingsschakelaar in parallelle verlichting?

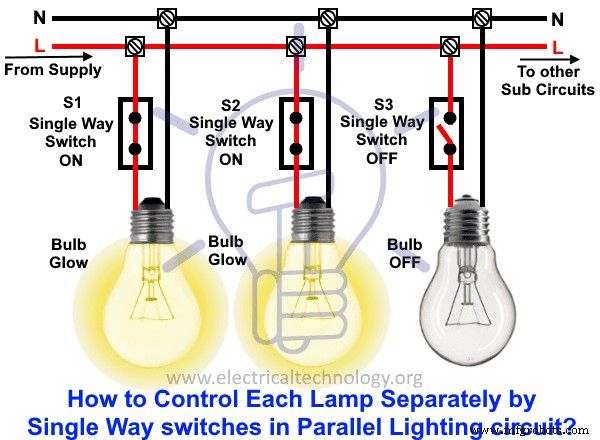

In onderstaande afbeelding hebben we drie gloeilampen aangestuurd via drie afzonderlijke eenrichtingsschakelaars die tussen lijn- en neutrale draden zijn aangesloten. De eerste twee lampen branden omdat de schakelaars in de AAN-stand staan, terwijl de derde lamp is uitgeschakeld.

Voordelen van parallelle verlichtingsschakeling:

• Elk aangesloten elektrisch apparaat en apparaat is onafhankelijk van anderen. Op deze manier heeft het in- en uitschakelen van een apparaat geen invloed op de andere apparaten en hun werking.
• In geval van breuk in de kabel of het verwijderen van een lamp zullen niet alle circuits en aangesloten belastingen worden verbroken, met andere woorden, andere lichten/lampen en elektrische apparaten zullen nog steeds soepel werken.

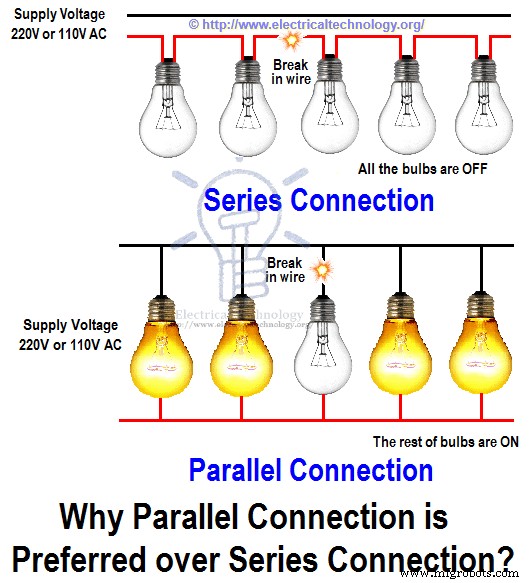

• Als er meer lampen worden toegevoegd in de parallelle verlichtingscircuits, zullen ze niet in helderheid worden verminderd (zoals het gebeurt alleen in serie bliksemcircuits). Omdat de spanning op elk punt in een parallelle schakeling hetzelfde is. Kortom, ze krijgen dezelfde spanning als de bronspanning.

• Het is mogelijk om meer verlichtingsarmaturen en laadpunten in parallelle circuits toe te voegen, afhankelijk van de toekomstige behoefte, voor zover het circuit niet overbelast is.
• Het toevoegen van extra apparaten en componenten zal de weerstand niet verhogen, maar zal de algehele weerstand van het circuit verlagen, vooral wanneer apparaten met een hoge stroomsterkte worden gebruikt, zoals airconditioners en elektrische kachels.
• parallelle bedrading is betrouwbaarder, veiliger en gebruiksvriendelijker.

Nadelen :

• Er wordt meer kabel en draad gebruikt in parallelle verlichtingsbedradingscircuits.
• Er is meer stroom nodig als er een extra lamp in het parallelle circuit wordt toegevoegd.
• Batterij raakt sneller leeg voor DC-installatie.
• Het ontwerp van parallelle bedrading is complexer in vergelijking met seriebedrading.

Goed om te weten:

• Schakels en zekeringen moet verbonden zijn via lijn (Live) draad.
• Het parallel aansluiten van elektrische apparaten en apparaten zoals ventilatoren, stopcontacten, gloeilampen enz. verdient de voorkeur in plaats van seriebedrading.
• Parallelle of serie-parallelle bedradingsmethode is betrouwbaarder in plaats van seriebedrading.

Waarschuwing:

• Elektriciteit is onze vijand, als je het de kans geeft om je te doden, onthoud dan dat ze het nooit zullen missen. Lees alle waarschuwingen en instructies tijdens het uitvoeren van deze tutorial in de praktijk.
• Ontkoppel de stroombron voordat u onderhoud, reparatie of installatie van elektrische apparatuur uitvoert.
• Probeer nooit aan elektriciteit te werken zonder de juiste begeleiding en zorg.
• Werk alleen met elektriciteit in aanwezigheid van die personen met goede kennis en praktisch werk en ervaring die weten hoe ze met elektriciteit moeten omgaan.
• Lees alle instructies en waarschuwingen en volg ze strikt op.
• Je eigen elektrische werk doen is in sommige gebieden gevaarlijk en ook illegaal. Neem contact op met de bevoegde elektricien of het energiebedrijf voordat je wijzigingen in de elektrische bedrading aanbrengt.
• De auteur is niet aansprakelijk voor enig verlies, letsel of schade als gevolg van de weergave of het gebruik van deze informatie of als u een circuit in een verkeerd formaat probeert. Dus alsjeblieft! Wees voorzichtig, want het gaat allemaal om elektriciteit en elektriciteit is te gevaarlijk.
