Phasering

Aangezien transformatoren in wezen AC-apparaten zijn, moeten we ons bewust zijn van de faserelaties tussen de primaire en secundaire circuits. Met behulp van ons SPICE-voorbeeld van eerder kunnen we de golfvormen voor de primaire en secundaire circuits plotten en de faserelaties voor onszelf zien:

specerij transiënt analysebestand voor gebruik met nootmuskaat:transformator v1 1 0 zonde(0 15 60 0 0) rbogus1 1 2 1e-12 v2 5 0 dc 250 l1 2 0 10000 l2 3 5 100 k l1 l2 0.999 vi1 3 4 ac 0 rbelasting 4 5 1k .tran 0,5m 17m .einde nootmuskaat commando's:setplot tran1 perceel v(2) v(3,5)

Een secundaire spanning V(3,5) is in fase met de primaire spanning V(2) en wordt met een factor tien verlaagd.

Bij het overgaan van primair, V(2), naar secundair, V(3,5), werd de spanning met een factor tien verlaagd en de stroom met een factor 10 verhoogd. Zowel de stroom- als de spanningsgolfvormen zijn in -fase in gaande van primair naar secundair.

nootmuskaat commando's:setplot tran1 plot I(L1#branch) I(L2#branch)

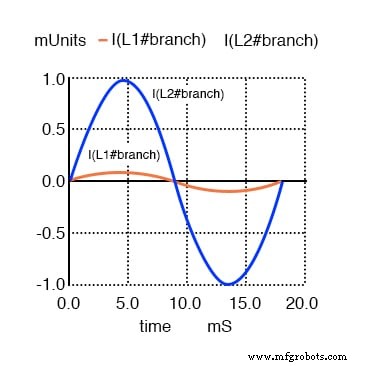

Primaire en secundaire stromen zijn in fase. Secundaire stroom wordt met een factor tien opgevoerd.

Transformatorconventies

Het lijkt erop dat zowel spanning als stroom voor de twee transformatorwikkelingen in fase met elkaar zijn, althans voor onze resistieve belasting. Dit is eenvoudig genoeg, maar het zou leuk zijn om te weten op welke manier we moeten een transformator aansluiten om ervoor te zorgen dat de juiste faserelaties behouden blijven.

Een transformator is immers niets meer dan een set magnetisch gekoppelde inductoren, en inductoren worden meestal niet geleverd met polariteitsmarkeringen van welke aard dan ook. Als we naar een ongemarkeerde transformator zouden kijken, zouden we niet weten hoe we hem op een circuit moeten aansluiten om in-fase (of 180 ° uit-fase) spanning en stroom te krijgen:

In de praktijk kan de polariteit van een transformator dubbelzinnig zijn.

Omdat dit een praktische zorg is, hebben transformatorfabrikanten een soort polariteitsmarkeringsstandaard bedacht om faserelaties aan te duiden. Het heet de puntconventie , en is niets meer dan een stip naast elk corresponderend been van een transformatorwikkeling:

Een paar stippen geeft de polariteit aan.

Meestal wordt de transformator geleverd met een soort schematisch diagram dat de draadleidingen voor primaire en secundaire wikkelingen labelt. Op het diagram staat een paar stippen die lijken op wat hierboven te zien is.

Soms worden stippen weggelaten, maar wanneer de labels "H" en "X" worden gebruikt om transformatorwikkeldraden te labelen, wordt verondersteld dat de subscriptnummers de polariteit van de wikkeling vertegenwoordigen. De “1” draden (H₁ en X₁ ) geven aan waar de polariteitsmarkeringspunten normaal gesproken zouden worden geplaatst.

De vergelijkbare plaatsing van deze stippen naast de boveneinden van de primaire en secundaire wikkelingen vertelt ons dat de momentane spanningspolariteit die wordt gezien over de primaire wikkeling dezelfde zal zijn als die over de secundaire wikkeling. Met andere woorden, de faseverschuiving van primair naar secundair zal nul graden zijn.

Aan de andere kant, als de punten op elke wikkeling van de transformator niet overeenkomen, is de faseverschuiving 180° tussen primair en secundair, als volgt:

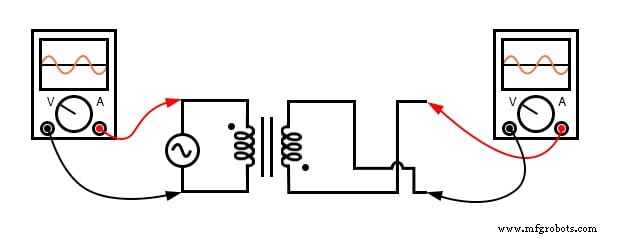

Uit fase:primair rood naar punt, secundair zwart naar punt.

Natuurlijk vertelt de puntconventie u alleen welk uiteinde van elke wikkeling welke is, ten opzichte van de andere wikkeling(en). Als je de faserelatie zelf wilt omkeren, hoef je alleen maar de wikkelverbindingen als volgt om te wisselen:

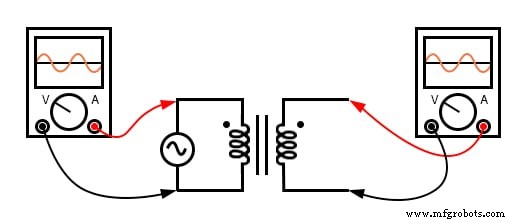

In fase:primair rood naar punt, secundair rood naar punt.

BEOORDELING:

• De faserelaties voor spanning en stroom tussen primaire en secundaire circuits van een transformator zijn direct:idealiter nul faseverschuiving.
• De puntconventie is een type polariteitsmarkering voor transformatorwikkelingen die aangeeft welk uiteinde van de wikkeling dat is, ten opzichte van de andere wikkelingen.

GERELATEERDE WERKBLAD:

• Fase-werkblad
