Series- en parallelle condensatoren

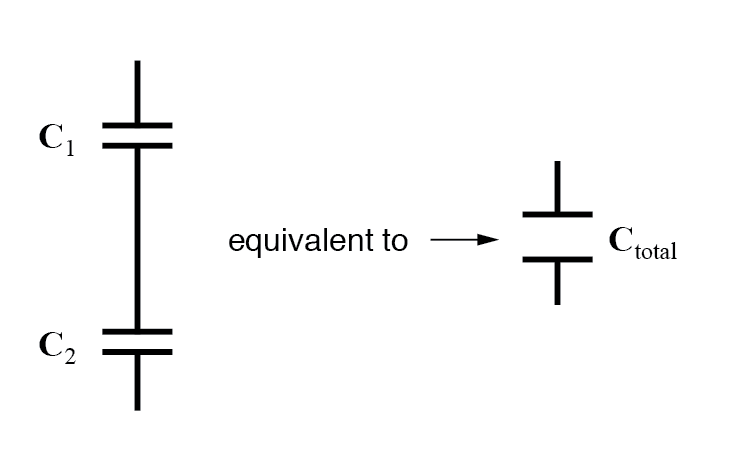

Wanneer condensatoren in serie zijn geschakeld, is de totale capaciteit kleiner dan de individuele capaciteiten van de seriecondensatoren. Als twee of meer condensatoren in serie zijn geschakeld, is het totale effect dat van een enkele (equivalente) condensator met de som van de plaatafstanden van de afzonderlijke condensatoren. Zoals we zojuist hebben gezien, resulteert een toename van de plaatafstand, met alle andere factoren ongewijzigd, in een verminderde capaciteit.

De totale capaciteit is dus kleiner dan die van een van de capaciteiten van de afzonderlijke condensatoren. De formule voor het berekenen van de totale seriecapaciteit is dezelfde vorm als voor het berekenen van parallelle weerstanden:

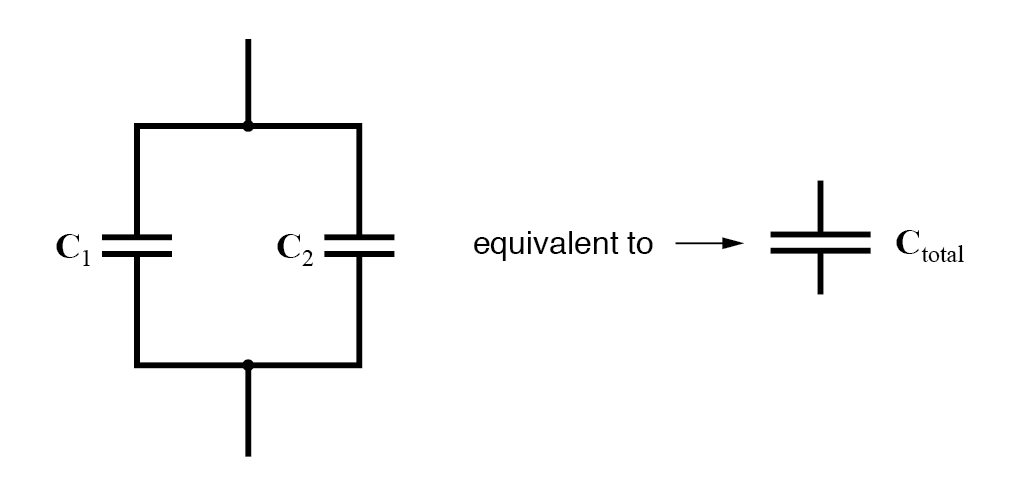

Wanneer condensatoren parallel zijn geschakeld, is de totale capaciteit de som van de capaciteiten van de afzonderlijke condensatoren. Als twee of meer condensatoren parallel zijn geschakeld, is het totale effect dat van een enkele equivalente condensator met de som van de plaatoppervlakken van de afzonderlijke condensatoren. Zoals we zojuist hebben gezien, resulteert een toename van het plaatoppervlak, met alle andere factoren ongewijzigd, in een grotere capaciteit.

De totale capaciteit is dus meer dan een van de capaciteiten van de afzonderlijke condensatoren. De formule voor het berekenen van de parallelle totale capaciteit is dezelfde vorm als voor het berekenen van serieweerstanden:

Zoals je ongetwijfeld zult merken, is dit precies het tegenovergestelde van het fenomeen dat weerstanden vertonen. Bij weerstanden resulteren serieschakelingen in additieve waarden, terwijl parallelle verbindingen resulteren in verminderde waarden. Bij condensatoren is het omgekeerd:parallelle verbindingen resulteren in additieve waarden, terwijl seriële verbindingen resulteren in verminderde waarden.

BEOORDELING:

• Capaciteiten nemen af ​​in serie.
• Capaciteiten worden parallel toegevoegd.
