Infrarood sensorgebaseerd stroombesparingscircuit en werkend

De sensor is een apparaat dat wordt gebruikt om de veranderingen in gebeurtenissen of hoeveelheden te detecteren en produceert geschatte outputs. Een infraroodsensor is een elektronisch apparaat dat wordt gebruikt om de warmte van een object te meten en ook de beweging detecteert. Het kan uitzenden en om bepaalde aspecten van de omgeving te voelen. In plaats van het uit te zenden, meten dit soort sensoren alleen infraroodstraling, dus het staat bekend als een passieve IR-sensor. Er zijn verschillende soorten sensoren zoals temperatuursensor, vuursensor, lichtsensoren, IR-sensoren, ultrasone sensor, druksensor, aanraaksensor enzovoort. Laten we de IR-sensor bespreken

Infraroodsensor gebaseerd stroombesparingscircuit

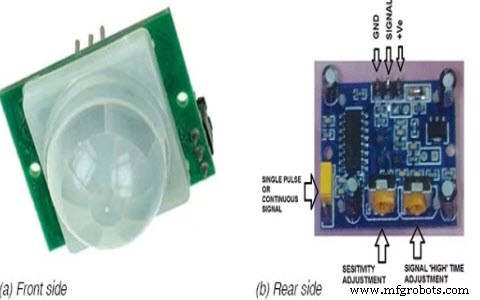

Als we zijn vergeten de ventilator of het licht uit te schakelen en we de kamer verlaten, dan zal dit hieronder uitgelegde circuit de elektrische apparaten zoals ventilatoren of lichten automatisch uitschakelen na een vooraf bepaalde tijdsperiode . Nogmaals, als we de kamer binnenkomen, gaan de lichten automatisch aan. Op deze manier kunnen we dus onnodig stroomverbruik verminderen. Een passieve infrarood bewegingssensor (PIR) die in het circuit wordt gebruikt, ziet er als volgt uit.

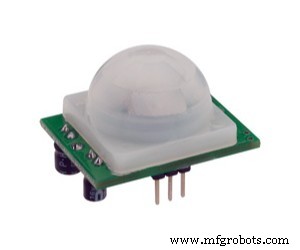

Wat is een PIR-sensor?

PIR-sensor wordt gebruikt voor bewegingsdetectie of wordt gebruikt om menselijke beweging te detecteren. Wanneer het een verandering detecteert, wordt het geactiveerd omdat het werkt door een momentopname te maken van de infraroodstralingssignatuur van de kamer. Wordt meestal gebruikt in inbraakdetectiesystemen en is te gevoelig. Het heeft een configureerbare gevoeligheid en een configureerbare trigger ON-tijd. U kunt het dus zo instellen dat het niet voor huisdieren wordt geactiveerd, maar voor mensen.

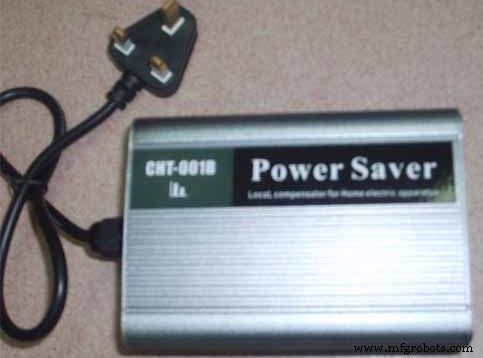

Wat is een energiebesparend apparaat?

Er zijn twee soorten elektrische belastingen. De ene is inductieve belasting (koelkasten, airconditioners, pompen, plafondventilatoren) en de andere is een ohmse belasting (spiraalverwarmers, waterverwarmers, verlichting). Voor een ohmse belasting is het energieverbruik van de apparaten hetzelfde als de elektriciteit die door het nutsbedrijf wordt geleverd. In het geval van inductieve belasting wordt een magnetisch veld gecreëerd door een hoeveelheid energie te gebruiken die niet nuttig is.

Een energiebesparend apparaat verbetert de P.F (power factor), wat resulteert in minder geleverde energie per nutsbedrijf (kVAh) per energieverbruik van apparaten (kWh). Het vermindert dus de stroom die door het hulpprogramma wordt getrokken.

Circuitdiagram en werking van op PIR-sensor gebaseerde energiebesparing

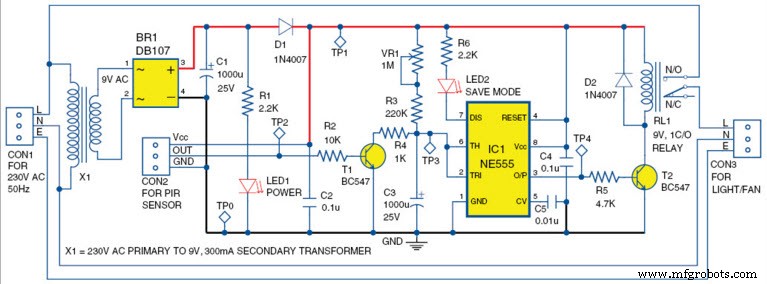

Het stroombesparingsschema op basis van een PIR-sensor wordt hieronder weergegeven. Het ontwerpen van dit circuit kan worden gedaan door verschillende elektrische en elektronische componenten te gebruiken, zoals bruggelijkrichter, PIR-sensor, IC NE555, gelijkrichtdiodes, enz. Dit circuit gebruikt een PIR-sensor om het bestaan ​​​​van mensen te detecteren met behulp van IR-straling wanneer het publiek binnenkomt of gaat weg van de kamer.

De vereiste componenten

Halfgeleiders: NE555 timer (IC1), BC547 NPN transistors (T1,T2), IN4007 gelijkrichtdiodes (D1,D2), DB107 bruggelijkrichter (BR1), 5MM LED's (LED1,LED2).

Weerstanden: R1, R6 (2,2 kilo-ohm), R2 (10 kilo-ohm), R3 (220-kilo-ohm), R4 (1 kilo-ohm), R5 (4,7-kilo-ohm), VR1 (1 mega ohm fotometer ).

Condensatoren: C1, C3 (1000uF, 25V elektrolytisch), C2, C4 (O.1uF keramische schijf), C5( 0,01uF keramische schijf).

Diversen: CON1 naar CON3 (3-pins connector), X1 (230V AC primair naar 9V, 300mA secundaire transformator), RL1 (9V, 1C/O relais, PIR-sensormodule).

Testpunten: TP0-GND, TP1-9V, TP2-3.3V, TP3-0-9V, TP4-9V

In dit circuit, de weerstand (R3), de condensator (C3), een potentiometer (VR1) worden gebruikt als timer om een ​​kleine tijdsduur van het passieve infraroodsignaal te veranderen in een lange vertraging. De o/p van IC1 op pin-3 stuurt de T2-transistor aan en stuurt het relais RL1 aan. Hier wordt het relais gebruikt om belastingen zoals ventilatoren, lichten, enz. te regelen.

Hier wordt de 230V AC-voeding verlaagd naar 9V met de transformator; dan corrigeert de bruggelijkrichter deze spanning en wordt gefilterd door C1-condensator. Als resultaat kunnen we 9V DC krijgen op het TP1-testpunt. De resulterende 9V DC-spanning wordt gebruikt als voeding voor het hele circuit.

Als het circuit wordt geactiveerd, wordt de C3-condensator de voeding via R3 weerstand &potentiometer VR1. Gedurende deze tijd is de spanning op pin2 en pin6 van IC1 lager dan de voedingsspanning, en daarom wordt o/p pin-3 hoog. Dit activeert het relais via de T2-transistor en de belasting wordt ingeschakeld. Wanneer de C3-condensator de voedingsspanning krijgt, wordt de IC1-uitgang op pin-3 laag en deactiveert het relais om de belasting uit te schakelen na enige vertraging die kan worden gewijzigd via de VR1-potentiometer.

Afhankelijk van de instelling in een sensor wordt de uitgangspen hoog wanneer de beweging wordt opgemerkt door een sensor. De PIR-sensor geeft een hoog signaal dat naar de basisterminal van de T1-transistor wordt gevoerd, waarna de C3-condensator ontlaadt via de R4-weerstand.

Als de spanning minder dan 2/3e van de stroomtoevoer bereikt, wordt de uitgangspen hoog bij IC1, dan staat de belasting in de AAN-toestand. Tijdens de uitgeschakelde toestand zal LED2 oplichten. Dit geeft dus aan dat het circuit in de energiebesparende modus staat.

Bouw en testen van circuit

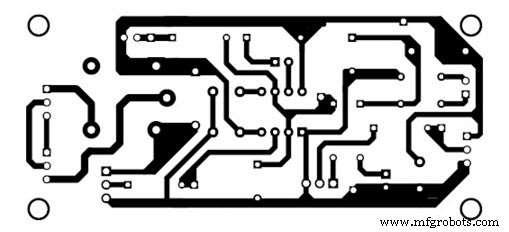

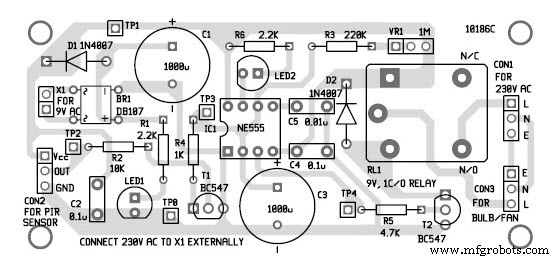

Sluit een 230V AC-ingang aan op CON1 die is ingesloten in een klein kastje dat PCB wordt genoemd. En sluit aan de achterkant van de doos een belasting aan op CON3. Sluit de PIR met behulp van de 3-aderige kabel aan op de print bij CON2 en installeer deze op een geschikte locatie in uw kamer. Het op PIR-sensor gebaseerde stroombesparingscircuit met werkelijke grootte en enkelzijdige PCB is zoals hieronder weergegeven.

Controleer voordat u een PIR-sensor gebruikt deze door de GND- en Vcc-pinnen op een 9V-batterij aan te sluiten. Zwaai nu met uw hand voor de sensor en controleer vervolgens op een verandering in de spanning ten opzichte van de grond bij de signaaluitgangspen. Pas de tijdcontroles en gevoeligheid van de PIR aan volgens de vereisten. Voor een betere detectie moet de koepel van het oppervlak schoon zijn.

IR-sensortoepassingen

IR-sensoren worden gebruikt in verschillende elektronische apparaten en ook in verschillende op sensoren gebaseerde projecten die de temperatuur meten, worden hieronder besproken

Vlammonitors

Dit soort apparaten wordt gebruikt om te controleren hoe de vlammen branden en om het licht te detecteren dat door de vlammen wordt uitgestraald. De pyro-elektrische detector, PbSe, Pbs, tweekleurendetector zijn enkele van de meest gebruikte in vlammendetectoren.

Stralingsthermometers

Voor het meten van de temperatuur worden in de stralingsthermometers IR-sensoren gebruikt. Het heeft de volgende kenmerken, zoals een snellere respons, gemakkelijke patroonmetingen.

Gasanalysers

IR-sensoren worden gebruikt in gasanalysatoren die gebruik maken van de absorptie-eigenschappen van gassen in het IR-gebied.

IR-beeldapparatuur

Dit is een van de belangrijkste toepassingen van IR-golven, voornamelijk vanwege de eigenschap die niet zichtbaar is. Het wordt gebruikt voor nachtkijkers, warmtebeeldcamera's, enz.

Dit gaat allemaal over een op infraroodsensor gebaseerd stroombesparingscircuit en werken. We zijn van mening dat de informatie in dit artikel nuttig voor u is om dit project beter te begrijpen. Verder kunt u voor vragen over dit artikel of hulp bij het implementeren van de elektrische en elektronische projecten gerust contact met ons opnemen door verbinding te maken in de commentaarsectie hieronder. Hier is een vraag voor u, wat is het werkingsprincipe van het op infraroodsensor gebaseerde energiebesparende circuit.
