Double Throw Relay - werking, schakelschema en gebruik
Relais zijn essentieel om apparaten te besturen die we kunnen koppelen aan Arduino- en Raspberry Pi-kaarten voor besturing. Ze zijn gunstig omdat ze het gebruik van regelcircuits met hoge stroomsterkte in elektronische systemen elimineren. En als u een project heeft met elektromechanische of elektrische besturingscircuits, heeft u zeker een dubbel-worp relais nodig. Maar omdat er veel estafettes zijn, kan het een beetje een uitdaging zijn om je beste te vinden. Gelukkig hebben we professionals die u willen begeleiden bij uw controleproject. Maar lees eerst verder voor meer informatie over een relais met dubbele worp.
paal en worp

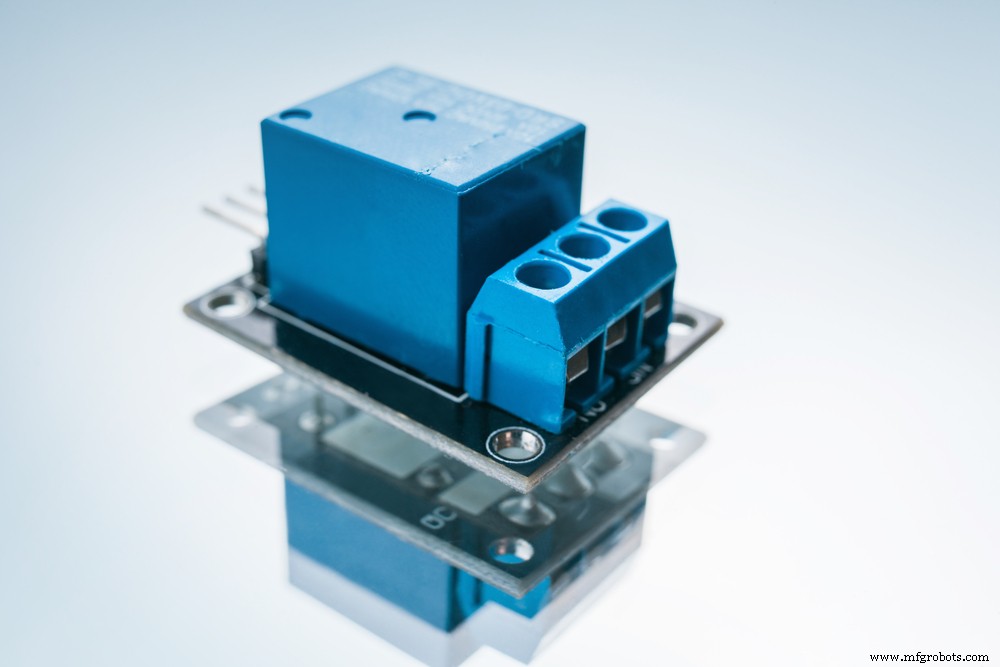

Fig 1:Een elektronisch relais
Een pool is het aantal circuits dat door het relais wordt bestuurd. Aan de andere kant verwijst een worp naar de extreme locatie van de actuator. Met andere woorden, een worp is het aantal verbindingen dat elke relaispool kan hebben.
Een enkelpolige schakelaar regelt bijvoorbeeld een enkel elektrisch circuit, terwijl een dubbelpolige schakelaar twee onafhankelijke gangen regelt. Omgekeerd sluit een schakelaar met één worp een circuit in één positie, terwijl een schakelaar met dubbele worp in twee standen regelt.
Laten we nu de volgende termen definiëren.
Enkelpolige enkele worp
Een SPST-schakelaar heeft één ingangsaansluiting en kan worden aangesloten op een uitgangsaansluiting, AAN of UIT. Deze schakelaar heeft vier aansluitingen als u de twee voor de spoel opneemt.
Enkelpolige dubbele worp
Een SPDT-schakelaar heeft drie aansluitingen en wordt aangesloten op een van de twee uitgangsaansluitingen. Deze schakelaar heeft vijf aansluitingen als u de twee voor de spoel opneemt.
Dubbele paal, enkele worp
Een DPST is een schakelaar met vier verschillende terminals of twee SPST-schakelaars die tegelijk worden bediend. Deze schakelaar heeft zes aansluitingen als u de twee voor de spoel opneemt.
Dubbele paal dubbele worp
Een DPDT-schakelaar heeft twee rijen omschakelklemmen die overeenkomen met twee SPDT-schakelaars. Deze schakelaar heeft acht aansluitingen als u de twee voor de spoel opneemt.
Enkelpolige dubbele worp
Functies
- SPDT-relais
- Hoge schakelstroom
- Normaal gesloten relais
Schema

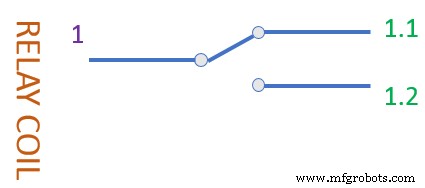

Fig 2:Een enkelpolig relaisschema met dubbele worp
Hoe werkt het enkelpolige relais met dubbele worp?
Een interne configuratie van een SPDT-relais heeft één besturingsingang die twee uitgangen bestuurt. Daarom heeft het vijf terminals; twee relaiscontacten, één voor de paal en twee voor de worp.
Om meer te begrijpen, verwijzen we naar de eerste uitgangsaansluiting als uitgang 1 en de tweede als uitgang 2. In een normale positie, laten we zeggen UIT, is één uitgang aangesloten terwijl de andere is losgekoppeld. Wanneer u het relais bekrachtigt (spoelspanning leveren), zorgt de stroom in het circuit ervoor dat de aangesloten klem wordt losgekoppeld.
Het resultaat is dat de ingangsklem wordt aangesloten op de andere uitgangsklem, waardoor het circuit wordt bekrachtigd. Wanneer de relaisspoel niet wordt bekrachtigd, is één klem normaal gesloten (NC) en de andere normaal open (NO).
Gebruik
Met Arduino
Voor gebruik met Arduino heb je een Grove-SPDT 30A-relaismodule nodig die een normaal open schakelaar is. Je kunt apparaten met een hogere stroomsterkte bedienen, zoals parkeerlichten, ventilatoren, enz.
Met Raspberry Pi
- Voor deze opstelling heb je een Raspberry Pi en Grovepi of Grovepi+ nodig.
- U moet ook de configuratie van de ontwikkelomgeving hebben voltooid.
- Ten derde, gebruik een grove kabel om de sensor aan te sluiten op de Grovepi-aansluiting D4.
- Ten vierde, ga door de directory van de demo:cd your path/GrovePi/Software/Python/

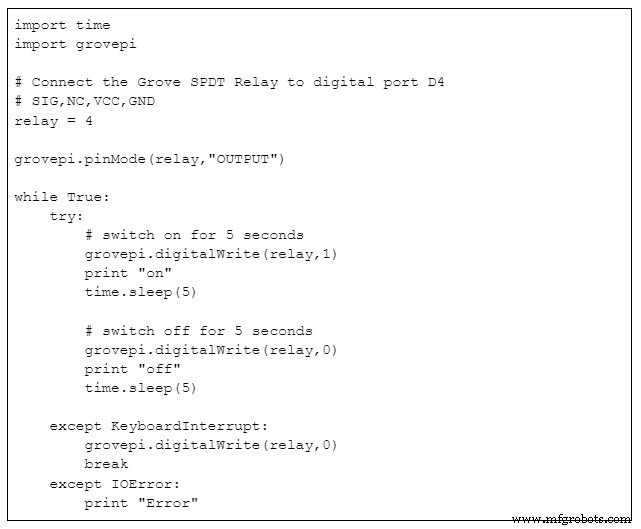

- En om de code te zien:nano grove_spdt_relay.py # "Ctrl+x" om af te sluiten #
- En voer de demo uit:Sudo python grove_spdt_relay.py
Dubbele paal dubbele worp
DPDT-schakelschema

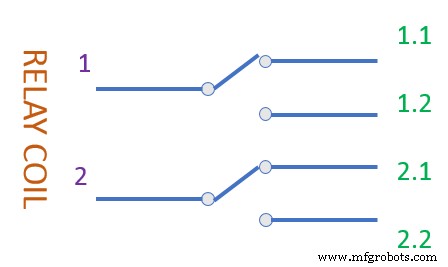

Fig 3:Een Double Pole Double Throw-symbool
Hoe werkt het?
Een DPDT-relais heeft vier uitgangen die overeenkomen met twee ingangen. Verder zijn beide ingangen van elkaar geïsoleerd, evenals beide uitgangsparen. Elke ingangsklem wordt aangesloten op een normaal gesloten klem (1.1), terwijl de andere klem (1.2) normaal open is.
Op dezelfde manier wordt de tweede ingangsklem aangesloten op een normaal gesloten klem (2.1). Bovendien is de andere terminal (1.2) normaal open.
Gebruik
Verander de richting van de motor met het DPDT-relais

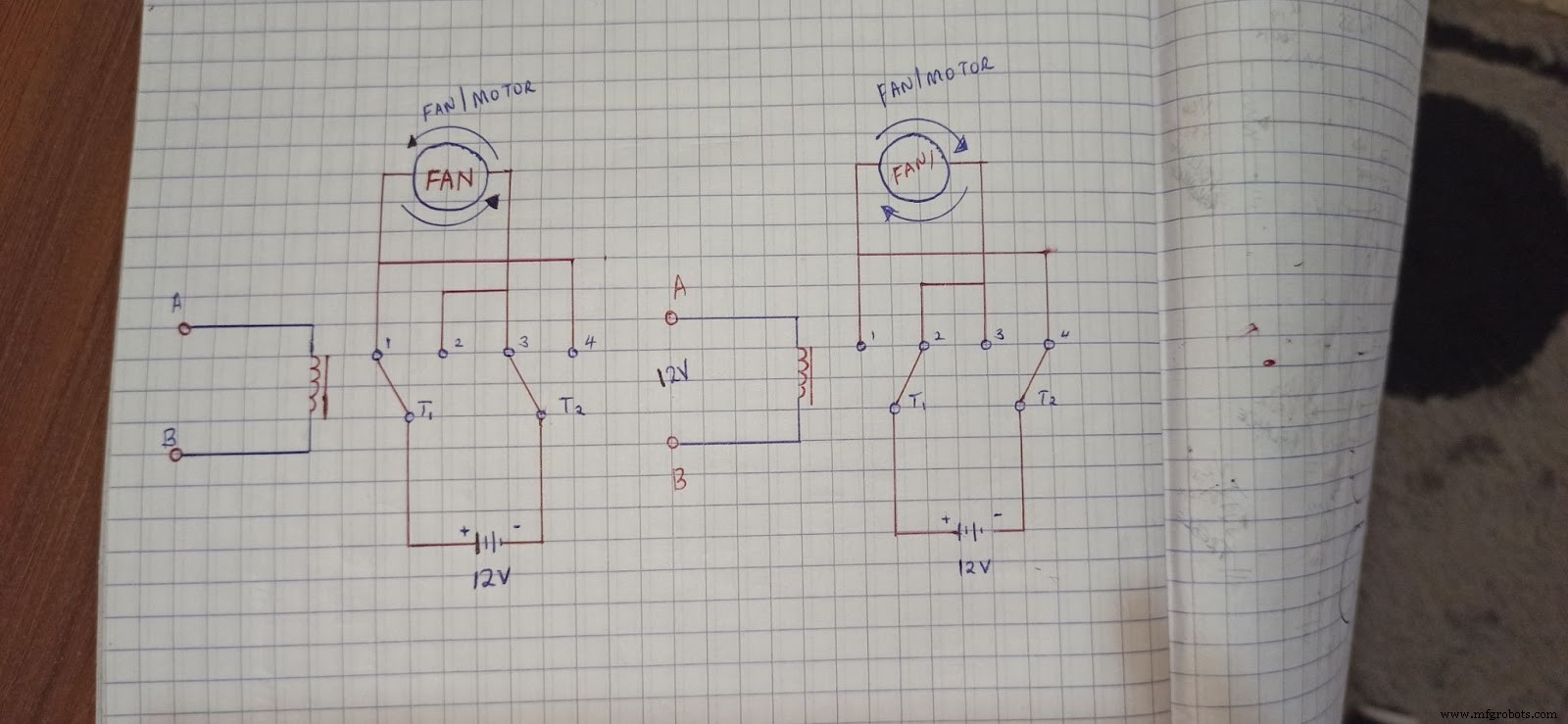

Fig 4:Motorrichting veranderen met DPDT-relais
Zoals u in schema 1 kunt zien, heeft de stroombron zijn positieve (T1) en negatieve (T2) aansluitingen. Met de stroom UIT is T1 aangesloten op contacten 1 (en 4) en T2 op klemmen 2 (en 3).
In deze toestand draait de motor met de klok mee. Door het relais AAN te zetten, wordt T1 aangesloten op klemmen 2 (en 3). Het verbindt ook T2 met klemmen 4 (en 1). In deze toestand draait de motor tegen de klok in.
Schakel tussen 2 verschillende belastingen met een DPDT-schakelaar

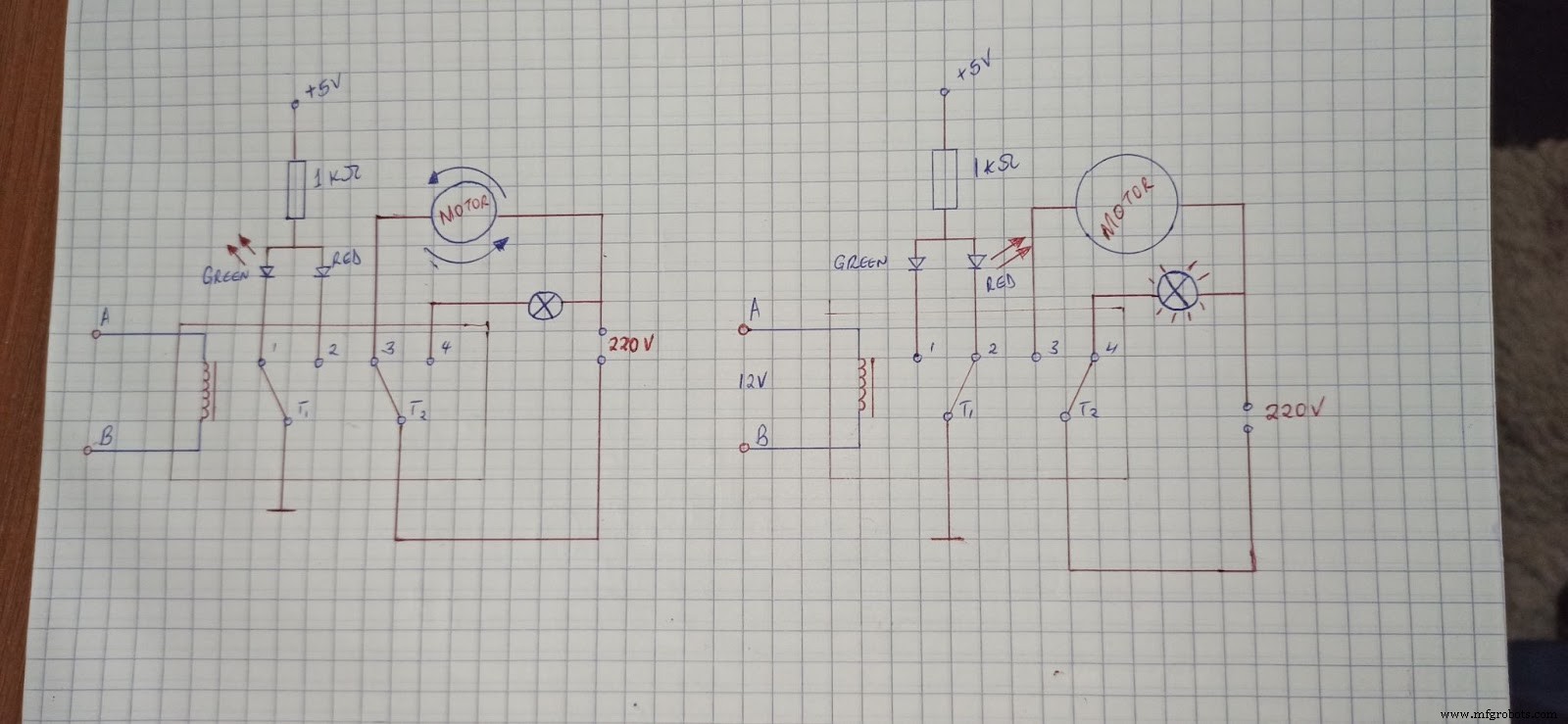

Fig 5:Schakelen tussen twee verschillende belastingen met een DPDT-schakelaar
In plaats van AAN/UIT kunnen we hetzelfde circuit gebruiken om twee verschillende belastingen van stroom te voorzien. In ons geval kunnen we ervoor kiezen om de motor of ventilator in te schakelen, maar niet beide.
Wanneer de relaisspoel niet bekrachtigd is, is de ventilator AAN en is de groene LED AAN. Omgekeerd, wanneer het relais wordt bekrachtigd, is de rode LED AAN, en dat geldt ook voor de motor.
Conclusie
In tegenstelling tot andere regelcircuits en apparaten is het relais eenvoudig te implementeren, goedkoop in aanschaf, duurzaam en betrouwbaar. U kunt het gebruiken voor kleine schakelingen op afstand of zelfs voor krachtige besturingscircuits.
Maar eerst moet u weten wat de classificatie is en of deze compatibel is met uw circuits. Neem ten slotte contact met ons op als u meer uitleg nodig heeft over relais en gerelateerde circuits.
