TRIAC-symbolen:een uitgebreide gids voor beginners

Heeft u te maken met veel toepassingen voor het schakelen van stroom, of heeft u een elektrisch apparaat en PCB-component nodig met een brede toepassing? Dan is de TRIAC de ideale optie. Dat gezegd hebbende, het TRIAC-symbool is een ander aspect dat het bekijken waard is, omdat het het circuitsymbool is dat bidirectionele eigenschappen aangeeft. Als dit nieuw voor u is, hoeft u zich geen zorgen te maken. In dit artikel zullen we dingen opsplitsen door uit te leggen wat het is en hoe het werkt. We zullen ook ingaan op de gedetailleerde uitleg van TRIAC-symbolen, de TRIAC-toepassing, constructie en nog veel meer.

Ben je klaar? Laten we aan de slag gaan

Wat is TRIAC?

TRIAC is een acroniem dat je in tweeën kunt splitsen. Dat wil zeggen, de TRI staat voor triode, terwijl de AC wisselstroom betekent. Met andere woorden, de TRIAC is een elektronische component met drie aansluitingen. En het kan de spanning in beide richtingen regelen wanneer u het activeert.

U kunt de TRIAC ook definiëren als een halfgeleiderapparaat met drie terminals en vier lagen die het variabele AC-vermogen regelen.

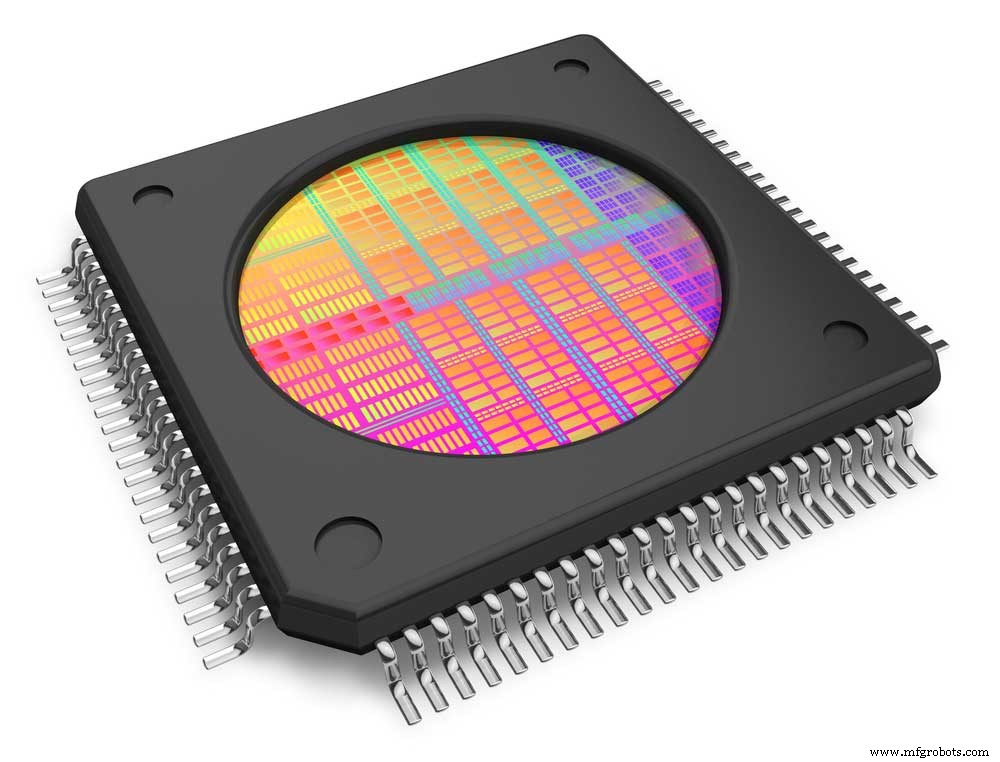

Een voorbeeld van een halfgeleiderapparaat (een microchip met een chip)

Afgezien van het acroniem of de term die een generiek handelsmerk is, is het ook een subset van thyristors die lijkt op het gewone relais. Dat wil zeggen, een kleine stroom en voedingsspanning kan een veel grotere lekstroom en spanning regelen. Ook is de TRIAC vergelijkbaar met SCR's. SCR staat voor siliciumgestuurde gelijkrichters. En het heeft betrekking op de TRIAC omdat ze allebei spanningsstroom toestaan.

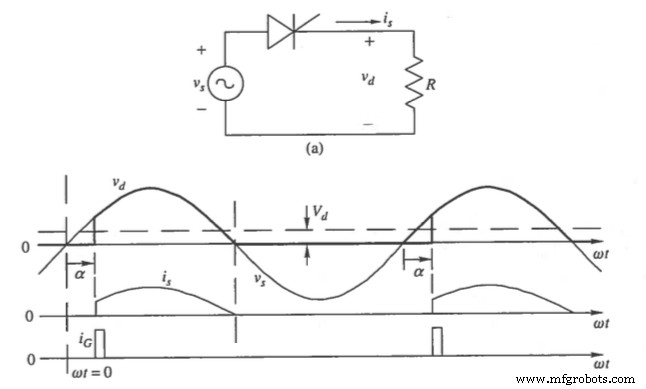

Een eenvoudig SCR-circuit

Ook geleiden ze allebei continu stroom, vooral als de poortstroom stopt. Ze stoppen dus alleen met geleiding als er een houdstroom is (de hoofdstroom).

Wat is het verschil tussen beide elektrische componenten? Met het silicium heb je een positieve spanning nodig om het te activeren, terwijl de TRIAC een positieve of negatieve spanning vereist. Bovendien is de SCR unidirectioneel, terwijl TRIAC multidirectioneel is.

Kortom, de TRIAC is dankzij zijn bidirectionele werking een handige schakelaar voor wisselstroom. Wanneer u de gecontroleerde AC-fasehoek activeert die aan het hoofdcircuit is bevestigd, maakt het ook automatisch de regeling mogelijk van de normale spanning die naar de faseregeling of belasting stroomt.

Verder kunt u bipolaire vermogenselektronica en voedingen gebruiken voor het regelen van de snelheid van dimlampen, universele motoren, elektrische kachels, enz.

Een set bipolaire transistors (gebruikt in bipolaire vermogenselektronica)

Bipolaire transistorkarakteristiek

TRIAC-constructie

Zoals we eerder vermeldden, heeft het bidirectionele apparaat drie terminals en vier lagen. De constructie ervan omvat dus twee SCR's. Dus beide SCR's zijn omgekeerd parallel verbonden naast een gemeenschappelijke poortregio-terminal in één chipapparaat.

Ook heeft de terminal-halfgeleiderinrichting zes gedoteerde gebieden. Bovendien heeft het een poortcircuitaansluiting G die ohms contact heeft met de P- en N-materialen. Dientengevolge kan de gate-aansluiting toestaan ​​dat de triggerpuls van beide polariteiten begint te geleiden. De term kathode- en anodepoortbesturingsingang is niet van toepassing in deze constructie, aangezien de TRIAC een bilateraal apparaat is.

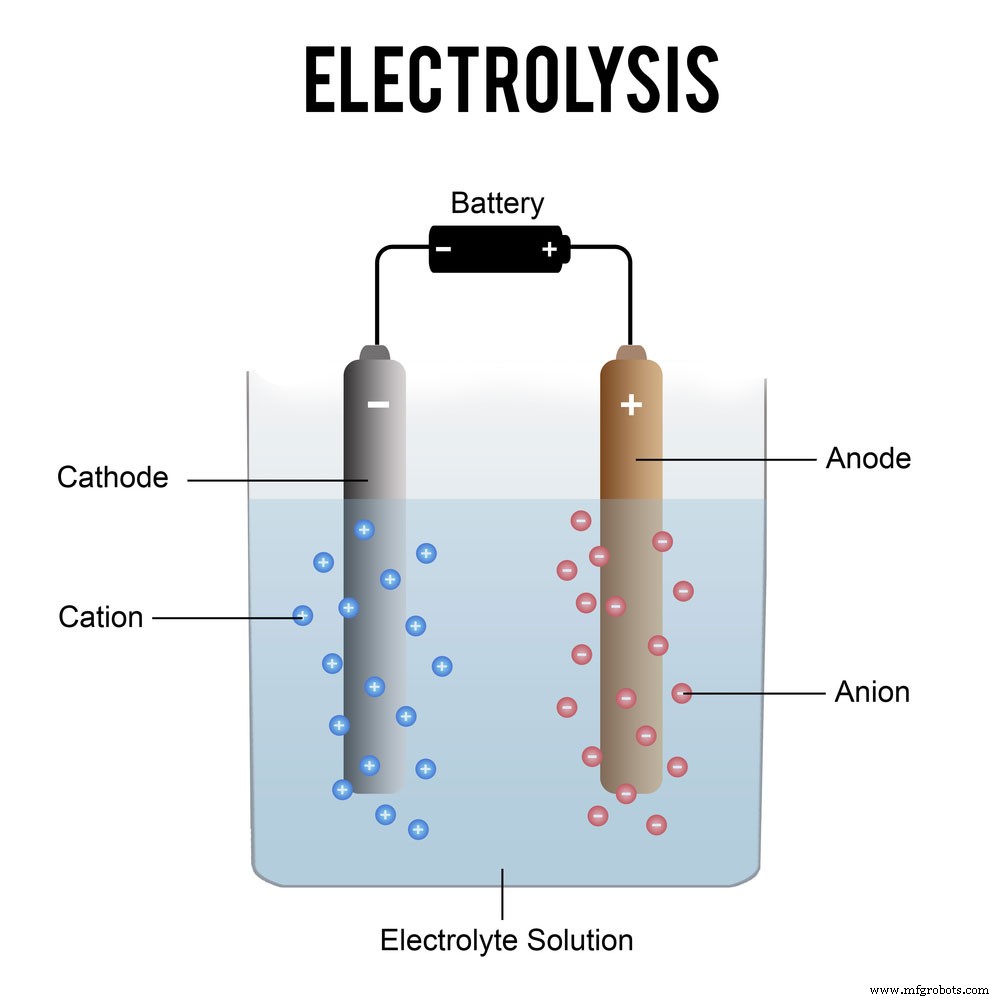

Elektrolyseproces dat kathode en anode beschrijft

U kunt de terminals dus labelen als hoofdterminal 1 (MT₁ ), hoofdterminal 2 (MT₂ ), en extra poort G.

Hoe werkt een TRIAC?

De beste manier om de bidirectionele werking van het apparaat te begrijpen, is door elk kwadrant te activeren. Het is ook belangrijk op te merken dat de fysieke structuur van een bepaalde TRIAC de relatieve gevoeligheid beïnvloedt.

Kwadrant 1

De bewerking begint meestal in het eerste kwadrant wanneer MT2 en de poort positief zijn - voor MT1. Dat wil zeggen, de stroom van de poort zorgt ervoor dat een overeenkomstige NPN-transistor aangaat. Als gevolg hiervan trekt het stroom van de onderkant van een corresponderende PNP-transistor, die het ook aanzet.

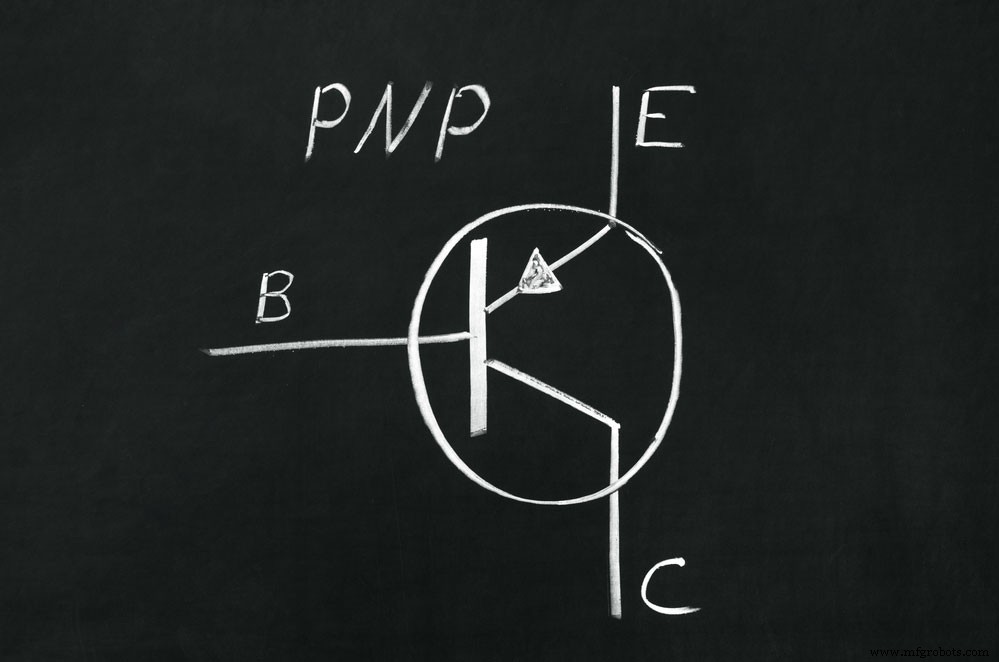

Een symbool van de PNP-transistor

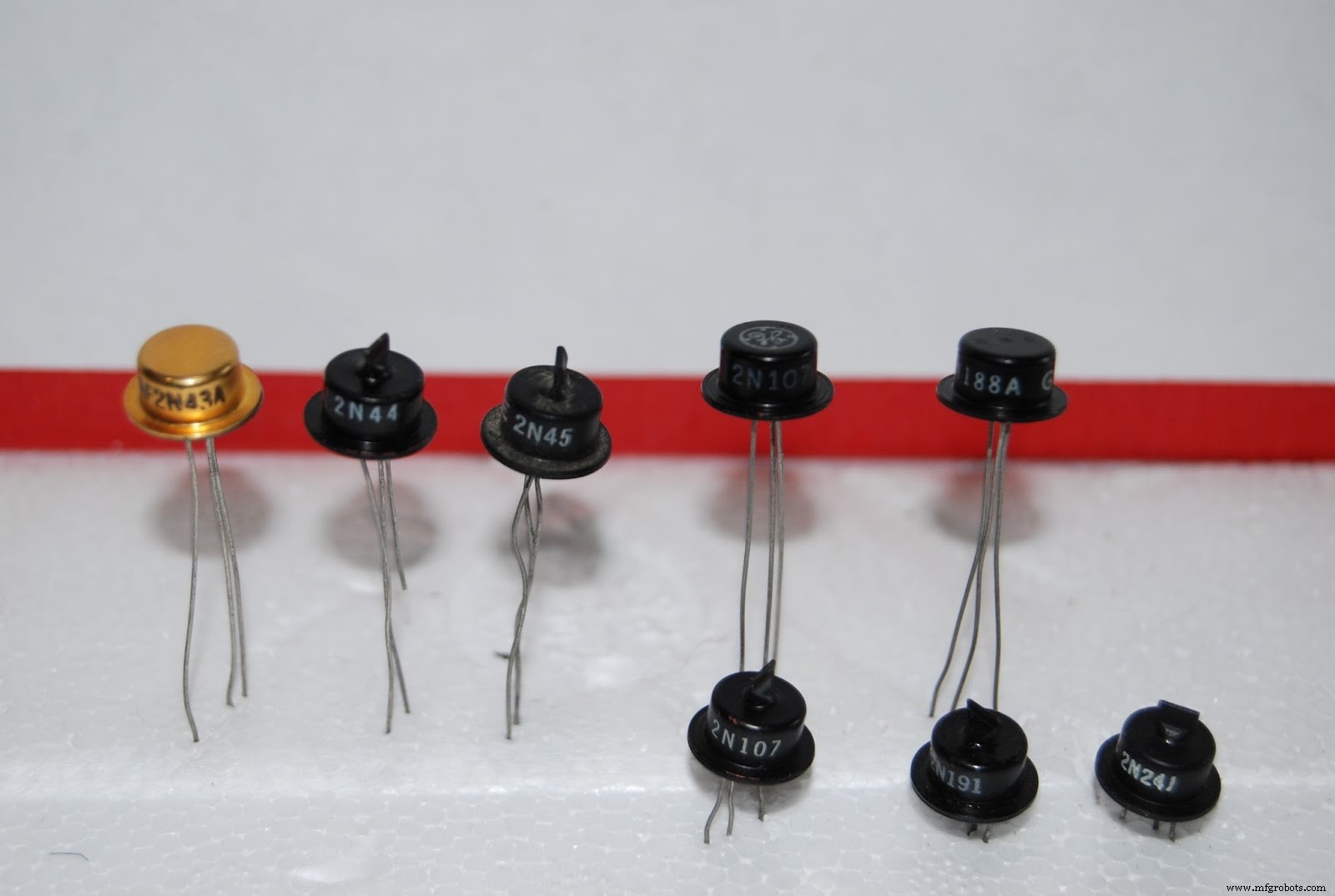

Een set PNP-transistoren

Een deel van de gestippelde lijn of poortbufferstroom gaat verloren via het ohmse pad langs het p-silicium. Vervolgens stroomt het rechtstreeks de MT1 in. En het doet dit zonder door de NPN-transistorbasis te lopen. Wanneer dit gebeurt, zorgt de injectie van gaten in het p-silicium ervoor dat de gestapelde lagen (n, p en n) onder MT1 werken als een NPN-transistor - die wordt ingeschakeld omdat de basis stroom heeft.

Symbool van NPN-transistor

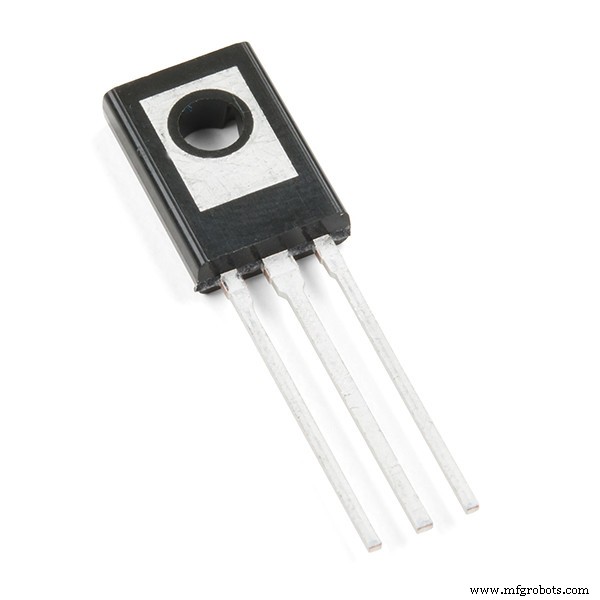

NPN-transistor

Het heeft ook invloed op de p, n, over MT2 omdat ze zich gedragen als een PNP-transistor die aangaat vanwege zijn n-type basis. Bovendien draait de basis naar voren gericht met zijn zender (MT2). Daarom is het activeringsschema vergelijkbaar met een SCR. Dit kwadrant is behoorlijk gevoelig omdat het ligt waar de poortstroom in de basis van de primaire apparaattransistors injecteert.

Kwadrant 2

Werking in het tweede kwadrant vindt plaats wanneer MT2 positief is en het een negatieve poort heeft voor MT1. Wanneer het apparaat wordt ingeschakeld, gebeurt het drievoudig. En het begint wanneer de spanning in de poort begint te stromen vanaf MT1 via de pn-overgang onder de poort. Daarom schakelt het een structuur in die bestaat uit een NPN-transistor en een PNP-transistor - die de poort als een kathode ziet.

Dus als de stroom die in de poort vloeit toeneemt, bestaat de kans dat de linkerkant van het p-silicium onder de poortweerstand stijgt naar MT1 - omdat het verschil tussen de MT2 en de poort de neiging heeft te verkleinen.

Als resultaat ontstaat er een stroom tussen de rechter- en linkerkant van het p-silicium. Vervolgens schakelt de stroom de NPN-transistor onder de MT1-terminal in. Hetzelfde gebeurt ook voor de PNP-transistor in het midden van de rechterzijde van het bovenste p-silicium.

Ten slotte, waar het grootste deel van de spanning de structuur kruist, is de structuur identiek aan de operatie in kwadrant 1.

Kwadrant 3

De bewerking in het 3e kwadrant vindt plaats wanneer de MT2 en de poort negatief zijn voor MT1. Het begint in de nummer één fase. En het gebeurt precies wanneer de PN-junctie in het midden van de poort en de MT1-terminal voorwaarts vooringenomen wordt. Het betekent dus dat er minderheidsdragers zijn. Deze actie gebeurt in beide lagen die samenkomen met de kruising. Dus, elektronen injecteren de speler onder de poort.

Niet alle elektronen recombineren echter. Vandaar dat deze elektronen naar het lagere n-gebied gaan. In de tweede fase wordt het perspectief van de n-regio verlaagd. Vervolgens fungeert het als de basis van de PNP-transistor die direct wordt ingeschakeld. Ook neemt de spanning van de speler toe en fungeert deze als de collector van de PNP-transistor boven de MT2-aansluiting. Daarna wordt het geactiveerd.

Kwadrant 4

De vierde kwadrantwerking vindt plaats wanneer de spanning van MT2 negatief wordt voor MT1 en de poortspanning positief is. Het proces om dit kwadrant te activeren is hetzelfde als het derde kwadrant. U kunt beginnen met poortbesturing. Wanneer de stroom van de speler onder de poort naar de n-laag beweegt, gaan minderheidsdragers naar de p-regio.

Dus sommige van de vrije elektronen reizen naar het n-gebied zonder opnieuw te fuseren. Kortom, het proces gaat verder in hetzelfde pad als kwadrant 3. Daarna bereikt de stroom het laatste geleidingspad.

Bovendien is dit kwadrant minder gevoelig dan andere. Bovendien worden sommige snubbers en TRIAC's op logisch niveau niet geactiveerd in het kwadrant - het wordt alleen geactiveerd voor de extra drie kwadranten.

TRIAC-symbolen

Het TRIAC-symbool is een eenvoudig schakelschema dat twee gelijke SCR's in omgekeerde parallel aan elkaar combineert. Ook fuseren de poorten van de twee SCR tot een enkele poort. En er zal geen stroom vloeien, behalve dat je een poortstroompuls injecteert bij G.

TRIAC-symbolen– TRIAC-toepassing

Het bidirectionele apparaat lijkt ongetwijfeld een van de meest voorkomende elektrische componenten van de thyristorfamilie te zijn. En je kunt ze vinden in sommige energietoepassingen zoals:

• Elektrische ventilatoren

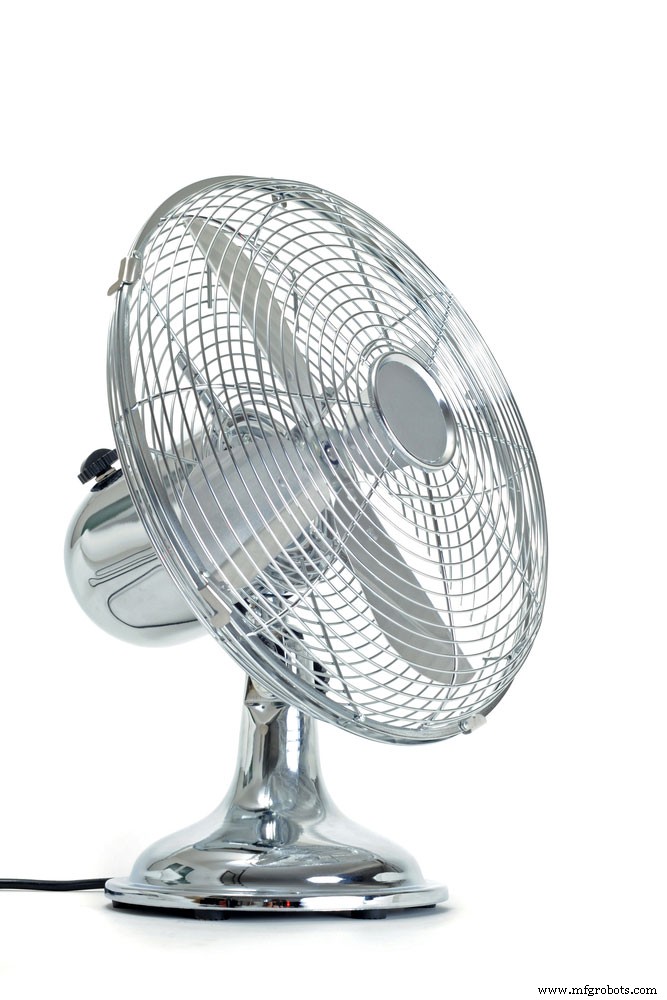

Afbeelding van elektrische ventilator

• AC-stroomregeling
• Lamp schakelen met hoog vermogen
• Lichtdimmers

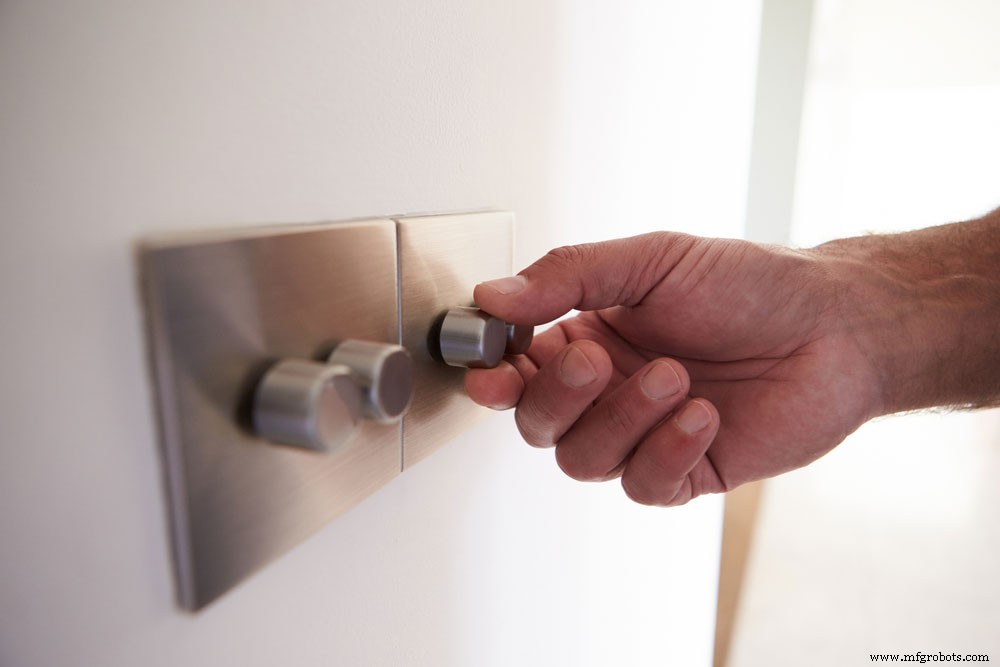

Dimmerschakelaar elektrisch licht

• Elektrische motoren

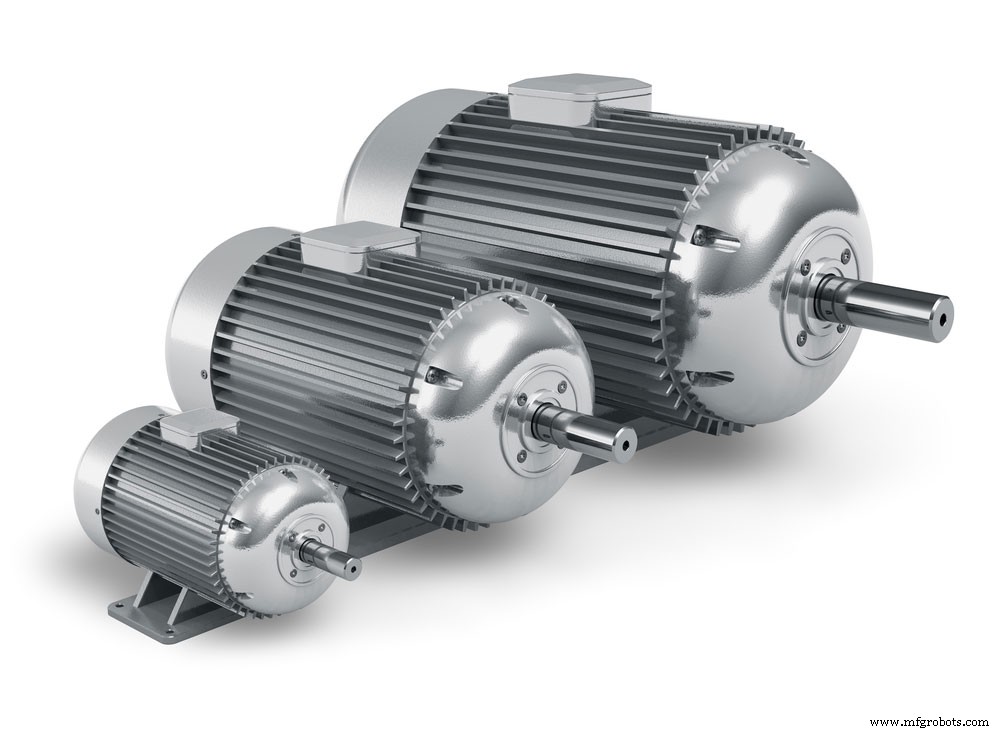

Een set elektromotoren (industrieel)

TRIAC-symbolen– Kenmerken van TRIAC

Er zijn vier hoofdmodi die de karakteristieke curve van een TRIAC bevat:

• Modus 1:Dit gebeurt wanneer het eerste kwadrant werkt. Dus, V_MT21 en V_G1 zijn positief
• Modus 2:het tweede kwadrant werkt hier. Vandaar dat de V_MT21 is positief terwijl V_G1 is negatief.
• Modus 3:in deze modus werkt het derde kwadrant. Daarom, V_MT21 en V_G1 zijn negatief
• Modus 4:dit is waar het vierde kwadrant werkt. Dus V_MT21 is negatief en V_G1 is positief

Waar:

• V_MT21 – spanning van klem MT2 naar klem MT1
• V_G1 – poortspanning naar klem MT1

De stroom- en spanningswaarden van een gewone TRIAC zijn:

• Houdstroom – 75mA
• Gemiddelde activeringsstroom – 5mA
• On-state stroom – 25A
• On-state spanning – 1.5V

TRIAC-symbolen– Een TRIAC testen

U kunt een TRIAC testen met een ohmmeter of multimeter in de volgende stappen:

1. Zorg ervoor dat de multimeter in de ohmmeter-modus staat
2. Bevestig de lading van de ohmmeterdraad met behulp van een verbindingsdiode
3. Koppel MT1 aan de negatieve leiding en de MT2 aan de positieve leiding
4. Verbind de poort van de TRIAC naar MT2 met een jumperkabel
5. Zorg ervoor dat de multimeter geen continuïteit toont via een TRIAC. En u kunt dit doen door de TRIAC opnieuw aan te sluiten. Op die manier maakt MT1 verbinding met de positieve kabel en MT2 met de negatieve kabel
6. Verbind de poort weer met MT2 met een jumperkabel. En de ohmmeter zou een voorwaartse diodeovergang moeten tonen

TRIAC-symbolen– Wat is het verschil tussen DIAC en TRIAC?

Ten eerste is DIAC (diode wisselstroom) een omgekeerde parallelle combinatie van twee diodes. De TRIAC daarentegen is een inverse parallel van twee SCR's - en hun poorten smelten samen om de TRIAC-poort te vormen.

Ten tweede heeft TRIAC drie terminals, terwijl DIAC twee terminals heeft. Ten derde is de belastbaarheid van TRIAC hoger in vergelijking met DIAC. U moet ook een negatieve of positieve spanning op de gate-aansluiting aanbrengen om een ​​TRIAC te starten.

Maar u kunt een DIAC activeren door een spanning over de klemmen toe te voegen - gelijk aan of meer dan de doorbreekspanning.

Ten slotte heeft TRIAC een gate-terminal, in tegenstelling tot DIAC die er geen heeft.

Laatste woorden

TRIAC-symbolen zijn vrij eenvoudig te begrijpen, omdat de illustratie eenvoudig is. En de TRIAC heeft zijn goede kant. Het vereist bijvoorbeeld een enkele zekering voor bescherming en het apparaat heeft een veilige storing in beide richtingen. Kortom, de bidirectionele halfgeleider met drie aansluitingen is effectief voor het regelen van wisselstroom.

Dus, wat vind je van het onderwerp? Ben je van plan om het te gebruiken voor je volgende AC-stroomgerelateerd project? Of heb je vragen en suggesties? Neem gerust contact op.
