Transistor versus weerstand:wat is het verschil?

Het door elkaar halen van termen of jargon is gebruikelijk in de elektronica, vooral als het over transistor versus weerstand gaat.

Het probleem ligt echter niet alleen in de manier waarop we ze hebben genoemd. Het zijn hun functies die beginners kunnen verwarren. We hebben een uitgebreide lijst van alle PCB-componenten op onze website. We vonden het echter tijd om een ​​gedetailleerde uitleg te geven over de verschillen tussen deze transistors en weerstanden om eventuele verwarring weg te nemen.

Aan het einde van deze handleiding zou u een volledig begrip moeten hebben van de functies van deze componenten, naast hoe u ze kunt gebruiken in uw volgende elektronicaproject. Zonder meer…

Wat is een transistor?

Transistoren

Transistors zijn een van de belangrijkste uitvindingen van de vorige eeuw. De naam "transistor" is een samentrekking van de woorden Transistor vs Resistor. Het is een elektronisch onderdeel dat in verschillende circuits wordt aangetroffen en we gebruiken het om elektronische signalen en elektrische stroom te versterken of te schakelen. We gebruiken meestal transistors in geïntegreerde schakelingen. Het is echter niet ongebruikelijk om ze te verkrijgen voor gebruik in een extern circuit.

Er zijn verschillende soorten transistors op de markt. Elke transistor heeft zijn eigen elektronische symbool. De meest voorkomende typen transistoren zijn:

• Bipolaire junctietransistoren (BJT)
• Veldeffecttransistor (FET)
• Unijunction Transistor (UJT)

Net als LED's zijn transistors halfgeleiderapparaten. Als zodanig omvatten ze gewoonlijk silicium. Een klein percentage kan echter ook germanium bevatten.

Transistor versus weerstand:hoe werken transistoren?

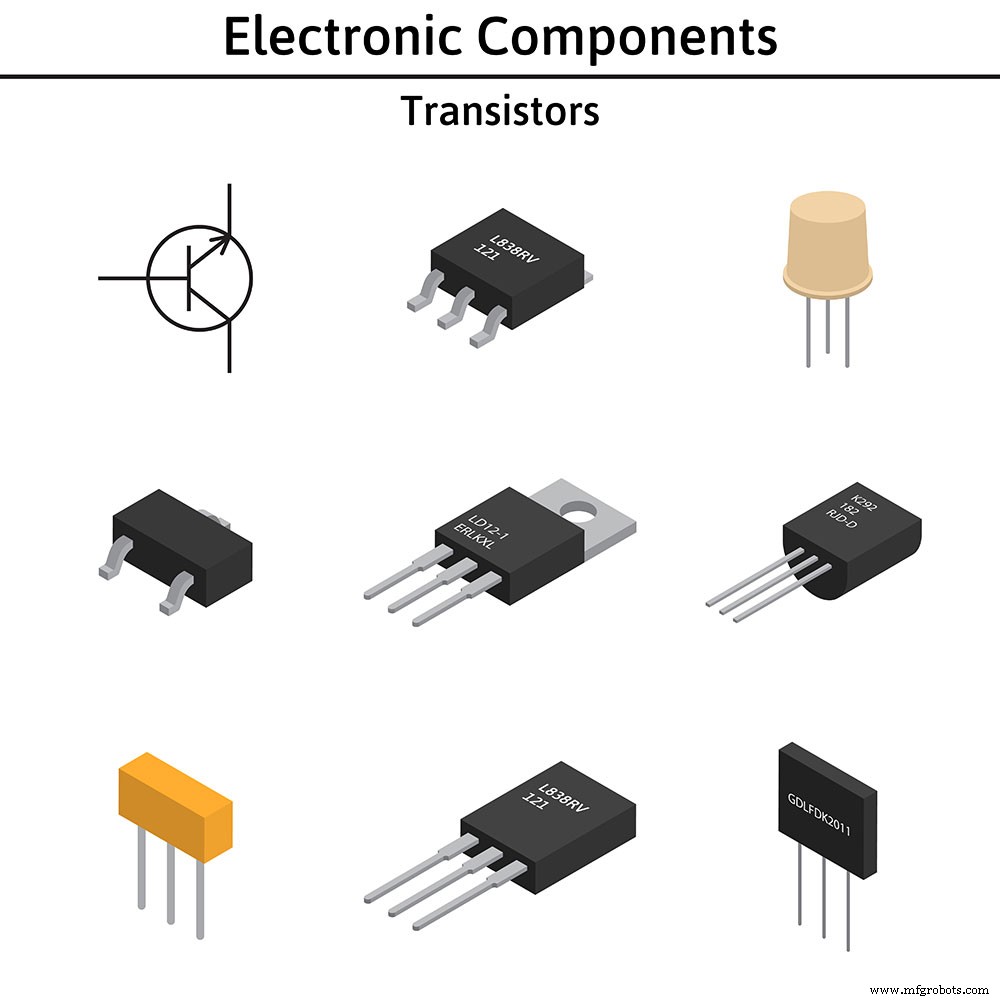

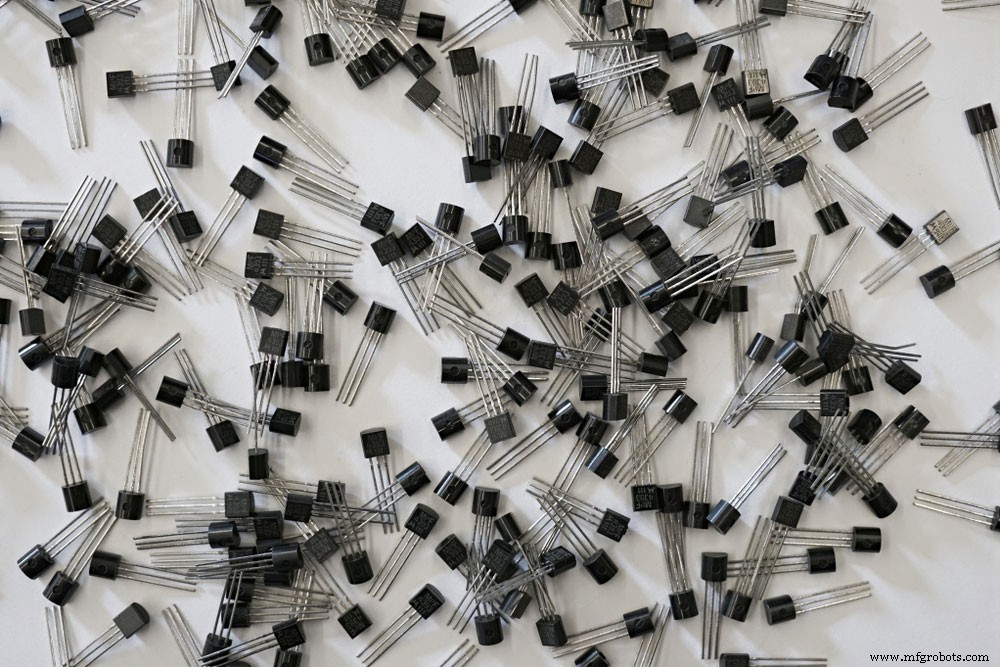

Verzameling van transistors

Hoewel er veel verschillende soorten transistors zijn, zullen we ons in dit gedeelte van de gids concentreren op bipolaire junctietransistoren, omdat ze een van de meest voorkomende zijn. Er zijn over het algemeen twee soorten bipolaire junctietransistoren – NPN en PNP . Dienovereenkomstig heeft elk type zijn eigen elektronische symbool.

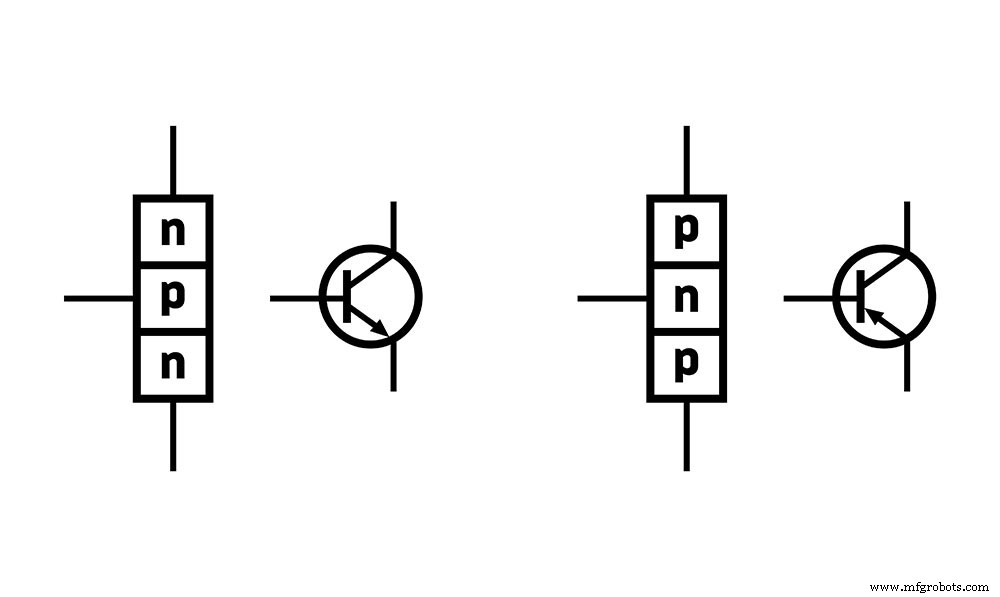

n–p–n en p–n–p bipolaire junctietransistor

Het veranderen van de eigenschappen van het halfgeleiderapparaat van de transistor is de eerste fase van het maken ervan. Dit doen we door onzuiverheden in de structuur aan te brengen. De naam van dit proces van geleidingsverandering is doping . De P delen zijn positiever in een NPN- of PNP-transistor, terwijl de N porties zijn negatiever.

Uit de bovenstaande afbeelding moet u zien dat elk onderdeel van een BJT is aangesloten op een terminal. In feite heeft elke terminal een naam om zijn functie te illustreren.

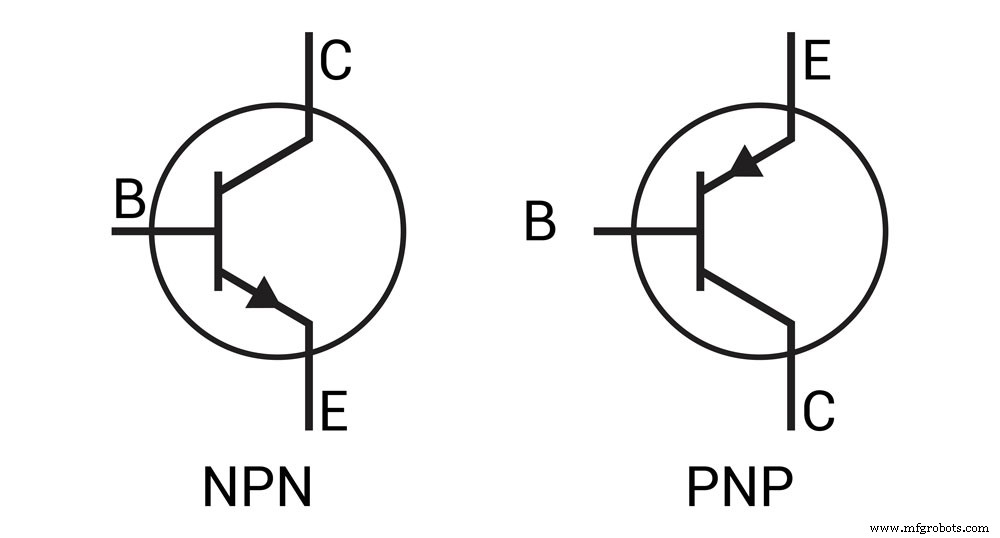

NPN- en PNP-transistorsymbool

De namen zijn Emitter(E) , Basis(E) en Collector(C) . In een transistorsymbool maakt de pijl altijd deel uit van de Emitter/Base-verbinding. U kunt het type (NPN of PNP) van de transistor identificeren door waar de pijlen naar wijzen. Een NPN vereist een positieve spanning naar de basis, terwijl de PNP een negatieve spanning vereist. Dit komt omdat we NPN-transistoren met een negatieve lading dopen, terwijl we PNP-transistoren met een positieve lading dopen.

Bij doping gaat het niet alleen om het toevoegen van elektronen. Het omvat ook de verwijdering of afwezigheid van elektronen.

Transistor versus weerstand – functies van een transistor

Een van de kernfuncties van de transistor is versterking. Het kan een kleine spanning nemen en deze omzetten in een grotere. Bovendien kan het ook een overdracht van weerstand uitvoeren en fungeren als een eenvoudige schakelaar. Dit maakt het daarom zeer nuttig in industriële toepassingen.

Het schakelgedeelte van de transistor zit tussen de collector en de emitter. Het wijzigen van de spanning tussen de basis en de zender is wat de schakelaar activeert of deactiveert. Als de ingangsspanning bijvoorbeeld 0V is, gaat de schakelaar open en is de uitgangsspanning hoogstwaarschijnlijk +10V. Als de ingang echter +10V is, sluit de schakelaar, is de effectieve weerstand nul en is de uitgang 0V.

Transistor versus weerstand:wat is een weerstand?

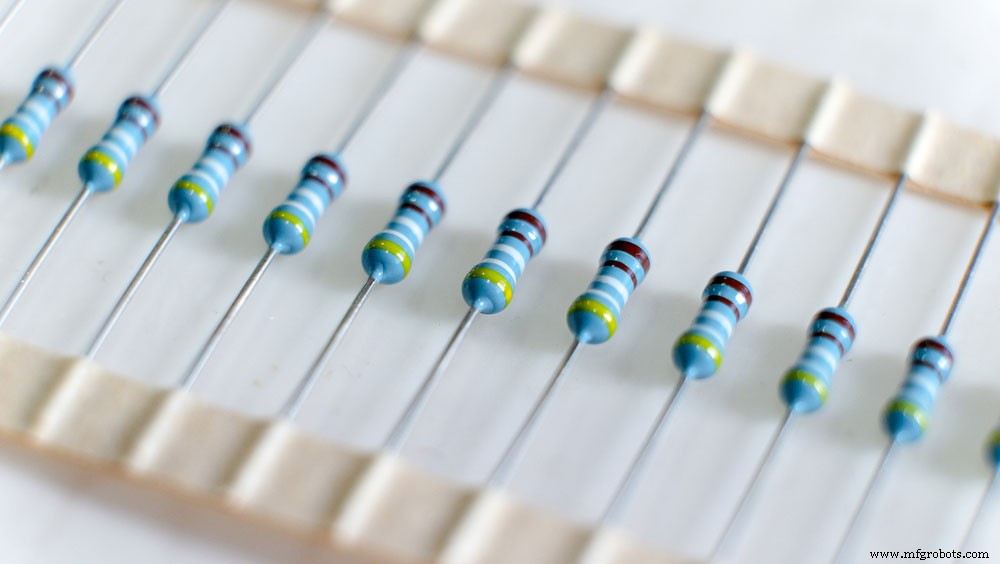

blauwe weerstanden in rij

Weerstanden zijn een van de meest voorkomende elektronische componenten. We gebruiken ze op verschillende elektronische apparaten. weerstanden begrijpen , moeten we eerst begrijpen wat geleiders zijn. Elke stof waar elektriciteit doorheen kan stromen, is wat we kennen als een geleider . Sommige materialen geleiden elektriciteit beter dan andere, zoals metalen.

Omgekeerd zijn sommige materialen niet goed in het doorgeven van elektriciteit. Als zodanig zullen deze materialen strijden tegen de elektrische stroom en weerstand creëren. Dus hoe hoger de effectieve weerstandswaarde van een materiaal, hoe minder stroom of elektrische lading er doorheen zal stromen.

We gebruiken deze isolerende of niet-geleidende materialen om weerstanden te maken. Over het algemeen is een weerstand een passieve component met twee pinnen.

Omdat de meeste weerstanden passief zijn, heeft de oriëntatie die we in een elektronische schakeling plaatsen geen invloed op hun efficiëntie.

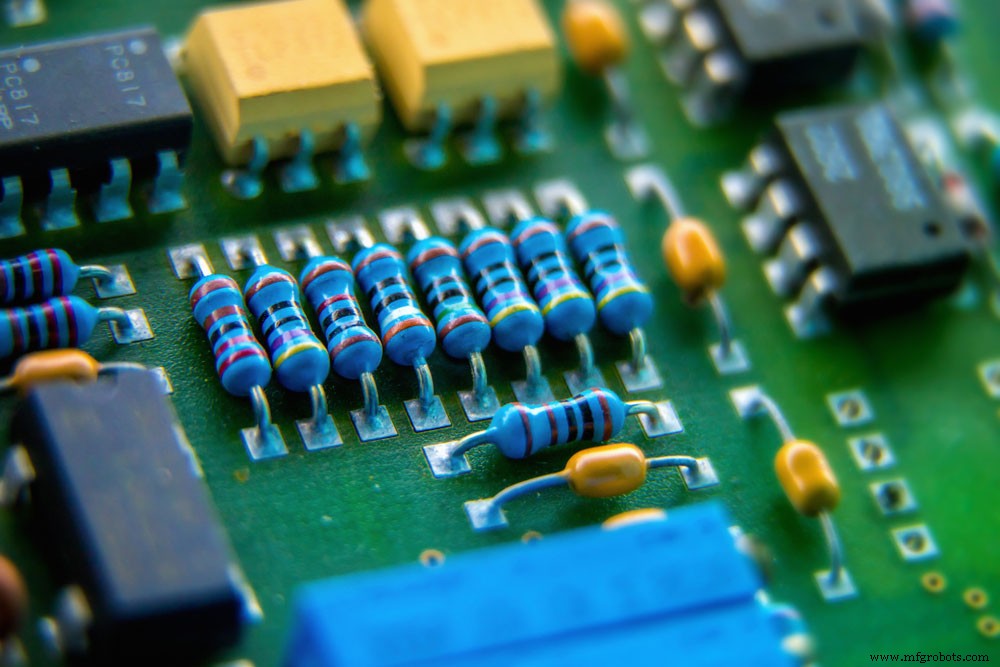

Weerstanden op PCB

Kortom, het doel van de weerstanden is om weerstand te bieden aan de stroom in een elektronische schakeling. Daarnaast kunnen we ze ook gebruiken om de intensiteit van signalen aan te passen en spanningen te delen.

Elektrische weerstand is een meting die ons laat zien hoe moeilijk of gemakkelijk elektrische stroom door een geleider kan gaan. We meten deze initiële weerstand in wat we Ohm noemen.

We kunnen dus de verschillen tussen transistor en weerstand begrijpen door naar de bovenstaande uitleg te kijken. Hoewel weerstanden en geleiders tegengesteld kunnen zijn, is Transistor vs Weerstand dat niet. In feite zijn transistors een mix tussen geleiders en weerstanden.

Maar weerstanden kunnen weerstandsgraden hebben. In feite kun je met sommige weerstanden de hoeveelheid weerstand die ze hebben aanpassen. Deze staan ​​bekend als variabele weerstanden. Maar hoe verschillen ze van transistors? We zullen dat in het volgende gedeelte behandelen.

Wat is het verschil tussen variabele weerstanden en transistoren?

Transistor versus weerstand:wat is een variabele weerstand?

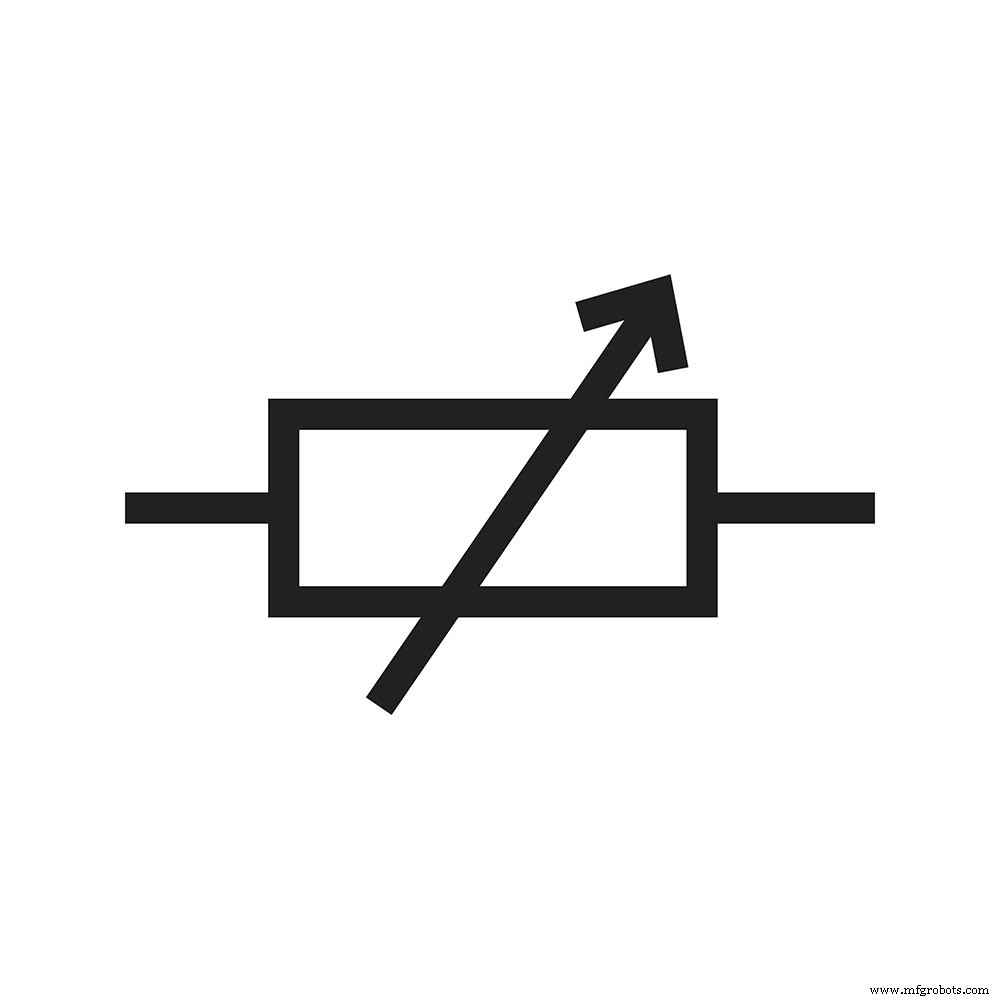

De kernfunctie van een weerstand is om de stroom in een elektronisch circuit te belemmeren en een spanningsval te creëren. Zoals de naam al doet vermoeden, kan een variabele weerstand het niveau veranderen waarop deze de stroom blokkeert. Het elektronische symbool voor de variabele weerstand is een rechthoek/doos waar een diagonale pijl doorheen loopt.

variabel transistorsymbool

Een variabele transistor bestaat uit een pad en twee klemmen.

Verschillen tussen transistor en variabele weerstand volgens werkprincipe?

Variabele weerstand

Wat u moet onthouden, is dat een weerstand een lineair apparaat is. Omgekeerd zijn transistoren niet-lineaire componenten. Dit is misschien duidelijk te zien aan hun functies. Een transistor kan zowel als schakelaar (weerstand) als versterker fungeren. Omgekeerd heeft een weerstand één kernfunctie.

Een belangrijke overeenkomst tussen de variabele weerstand en de transistor is echter dat de weerstand tussen de collector stroom en zender stroom is variabel.

Stel je een eenvoudig circuit voor dat bestaat uit een enkele lamp, batterij en een variabele weerstand. Terwijl u aan de regelaar draait of op de weerstand schuift, verhoogt of verlaagt u de intensiteit van de uitgangsstroom naar de lamp. De lamp wordt ofwel zwakker als je de weerstand verhoogt of helderder als je hem verlaagt.

Transistor versus weerstand – verschillen in gebruik

Er zijn drie verschillende soorten variabele weerstanden:potentiometer, trimpot en regelweerstand. In principe werken ze allemaal hetzelfde met een paar verschillen. Om de belangrijkste verschillen tussen transistors en variabele weerstanden te begrijpen, moeten we onderzoeken waar en hoe we variabele weerstanden gebruiken.

Potentiometer:wat is het en hoe gebruiken we het?

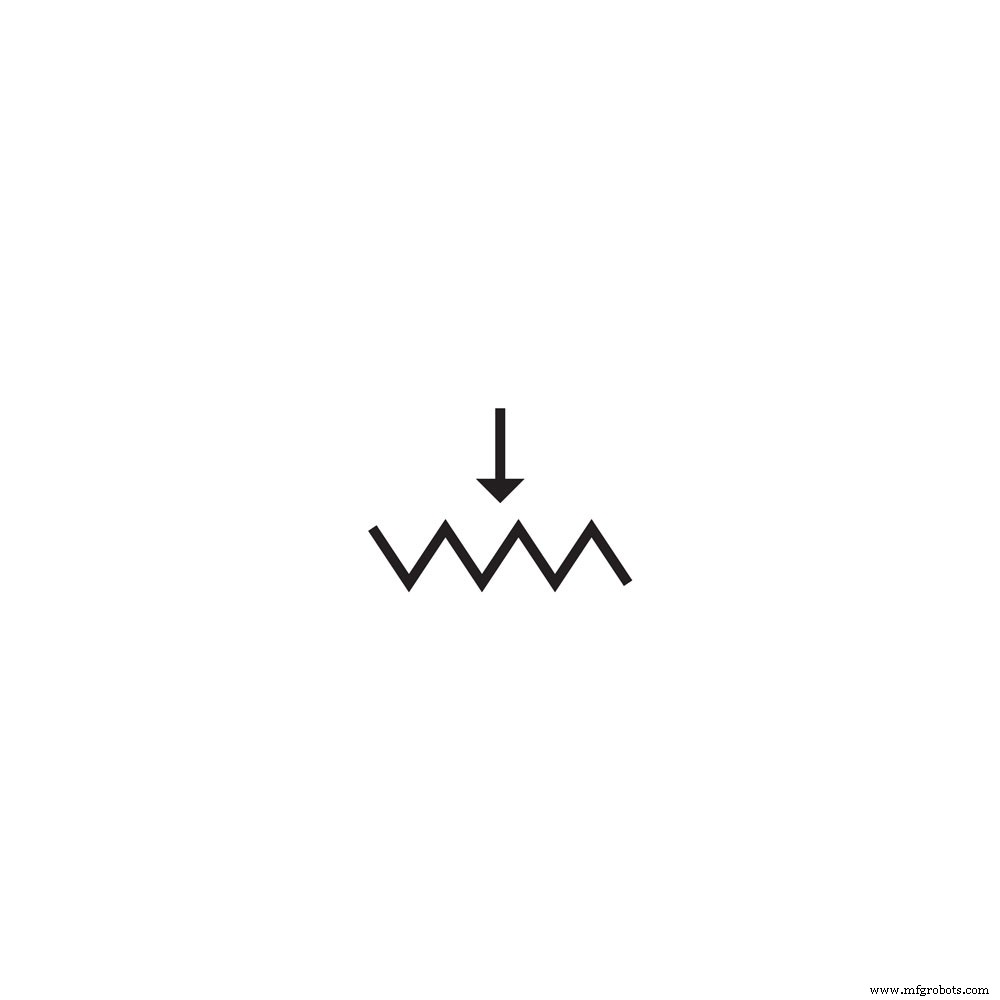

Potentiometerpictogram in elektronische schakelingen

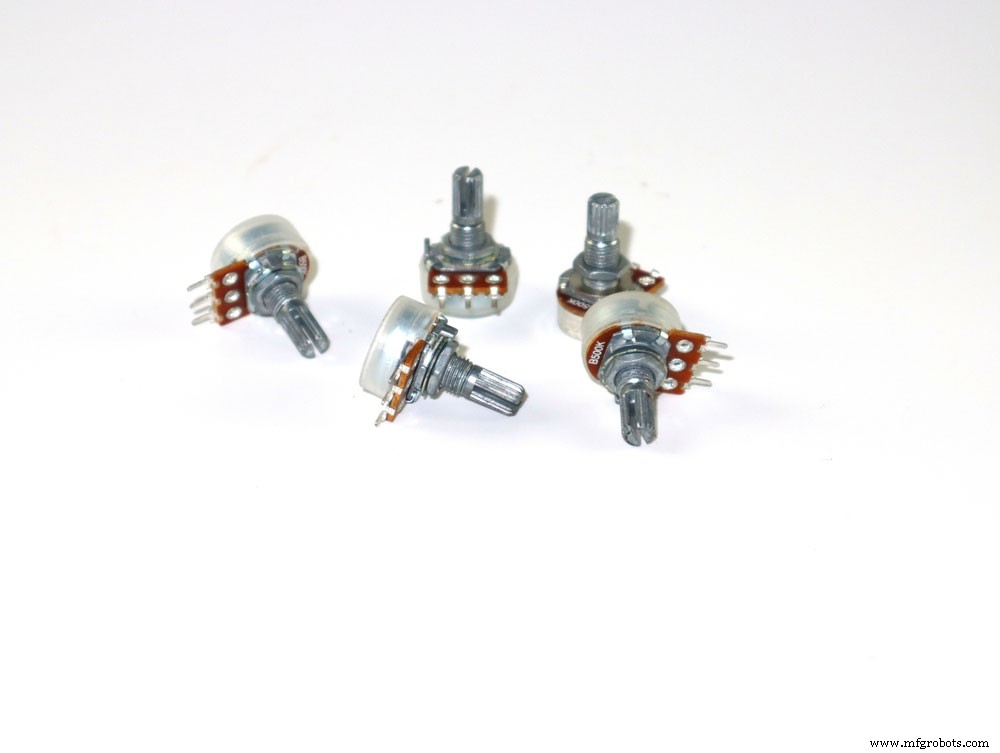

Een potentiometer is een gewone driepolige variabele weerstand. De potentiometer heeft drie verschillende aansluitpunten (klemmen). Ze bestaan ​​uit een draaiknop of schuif waarmee u de weerstand tussen twee verbindingen kunt wijzigen. De aansluitpunten maken verschillende configuraties mogelijk.

U kunt bijvoorbeeld uw elektronische schakeling op de tweede klem (ingang) en derde klem (uitgang) aansluiten. Hierdoor kunt u hem gebruiken als een gewone variabele weerstand. U kunt echter alle drie de klemmen aansluiten en de potentiometer ook als spanningsdeler gebruiken. We gebruiken vaak potentiometers in circuits als dimmers voor LED's of andere felle lichtbronnen.

Transistor versus weerstand–Trimpot:wat is het en hoe gebruiken we het?

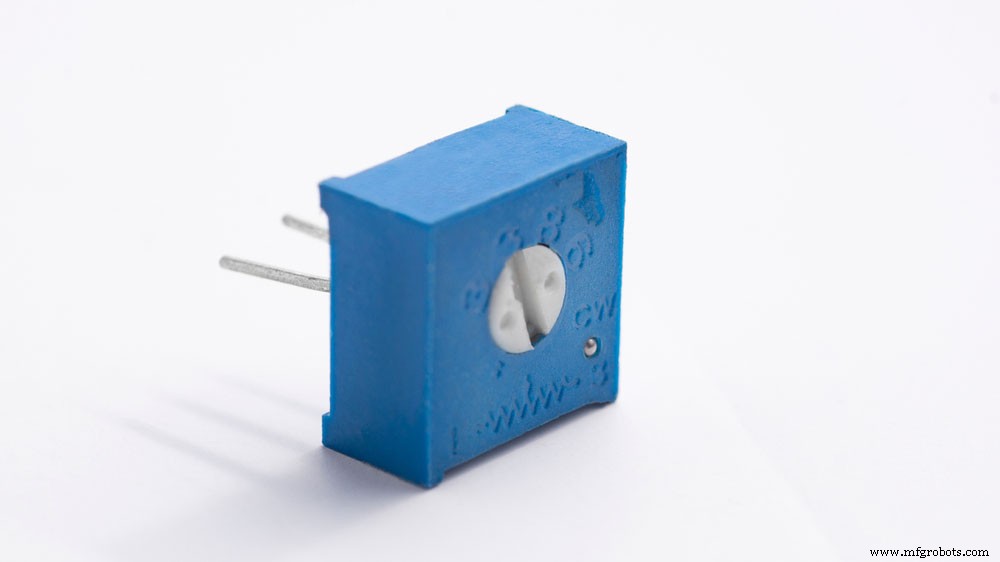

Trimpot op witte achtergrond

U kunt iemand horen verwijzen naar potentiometers als potten. Een trimpot is een meer gecondenseerde versie van een potentiometer. Vandaar de naam - trimpot (trimmerpotentiometer). U kunt ze ook vooraf ingestelde weerstanden noemen. Je hebt een schroevendraaier nodig om de weerstand aan te passen omdat ze kleiner zijn.

Er zijn verschillende soorten trimpots met verschillende montagemogelijkheden. Je kunt ze ook in verschillende aanpassingsrichtingen krijgen. U kunt bijvoorbeeld een trimpotmeter hebben met een bovenafstelrichting met SMD-montage. Verder kun je ze vinden als single-turn of multi-turn-types. Single-turn trimpots zijn het meest kosteneffectief, terwijl multi-turn trimpots u een hogere resolutie geven.

Transistor vs Weerstand–Rheostat:wat is het en hoe gebruiken we het?

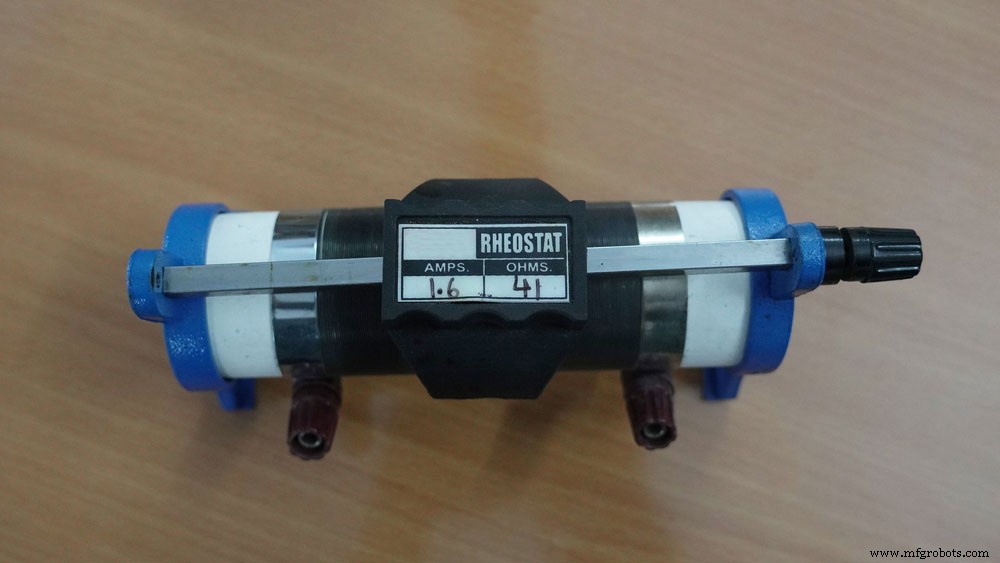

Een Rheostaat

Reostaten zijn de meest voorkomende variabele weerstanden. In tegenstelling tot potentiometers en trimpots hebben ze slechts twee klemmen/pinnen. We gebruiken de regelweerstand echter in veel van dezelfde toepassingen. We gebruiken het om stroom te regelen, invallende lichtbronnen te dimmen of motoren aan te sturen die zijn aangesloten op een elektrisch circuit. Reostaten lijken in niets op potentiometers. Ze dragen hun instelknoppen aan de zijkant.

Transistor versus weerstand:soorten transistors en hun gebruik

Transistoren werken grotendeels op dezelfde manier als variabele weerstanden. Het verschil is dat je de weerstand van een transistor kunt regelen door stroom toe te passen. Daarom gebruiken we vaak transistors in combinatie met een pull-up weerstand of pull-down weerstand. Omgekeerd vereisen variabele weerstanden handmatige analoge schakeling. Niettemin zijn er enkele toepassingen voor transistors:

• Fototransistoren kan lichtpulsen omzetten in digitale elektrische signalen. Ze zijn handig voor beveiligingssystemen, lezers, infrarooddetectoren en lichtregelingen.
• Bipolaire junctietransistoren kan functioneren als schakelaars, filters, gelijkrichters, oscillatoren en versterkers. Daarom integreren we ze in mobiele telefoons, tv's en radiozenders.
• Veldeffecttransistors zwakke signalen kunnen versterken. Ze zijn goedkoop te vervaardigen. We gebruiken ze bij het testen van apparatuur zoals voltmeters en oscilloscopen.
• Darlington-transistors hebben hoge elektrische stroomversterkingen. Ze zijn zo gevoelig dat ze stroom van kleine haartjes kunnen opvangen. Daarom gebruiken we ze in kleine apparaten zoals driverchips en drukgevoelige knoppen.
• Multi-emittertransistors zijn speciale bipolaire transistoren die we gebruiken in NAND logische poorten.

Conclusie

Als u dit punt van de gids hebt bereikt, moet u Transistor vs Resistor begrijpen. Het zou helpen als je ook begrijpt hoe transistors verschillen van variabele transistors in functie en gebruik. We hopen dat u deze handleiding nuttig vond. Zoals altijd, bedankt voor het lezen.
