Eagle PCB Design Volledige versie Gratis download Crack

Eagle PCB-ontwerpsoftware is standaardsoftware op het gebied van ontwerp en is daarom erg populair bij veel ontwerpers in de omgeving.

U vindt de downloadmethode en gebruiksgids van deze software direct in de navigatie.

Tijdens het ontwerp, de fabricage en de montage van PCB's kunnen zich verschillende problemen voordoen. Sommige kunnen het gevolg zijn van onoplettendheid, verkeerde metingen en andere factoren die de normale werking aan het einde van het proces kunnen verstoren.

In dit artikel leest u hoe de software werkt en welke uitdagingen zich daarbij kunnen voordoen, en hoe u daarmee om kunt gaan.

laten we beginnen.

https://youtu.be/eKz95XOTTFU

Eagle PCB-ontwerpsoftware

1.1Definitie

De eagle-software wordt door ontwerpers gebruikt als afkorting voor Easy Applicable Graphical Layout Editor (EAGLE). Zoals eerder vermeld, komt de Eagle-ontwerpsoftware met de PCB.

Dit proces wordt uitgevoerd voordat het wordt vervaardigd, en dus voornamelijk via de computer. Het is bekroonde software met een gebruiksvriendelijke interface en betaalbaar voor veel ontwerpers.

Veel ontwerpers zoeken naar deze software vanwege zijn bruikbaarheid en uniekheid.

1.2Kenmerken

De software heeft een aantal functies die het meer de voorkeur geven voor gebruik in vergelijking met de rest. Het bevat een schematische editor die handig is voor het maken van schakelschema's. De software kan op alles draaien, inclusief Windows en Mac.

Het heeft ook een lage capaciteit omdat het maximaal 200 MB kan duren met een installatieprogramma van 25 MB. Het wordt geleverd met zowel freeware als goedkope software die elke PCB kan ontwerpen.

We kunnen de beste eigenschappen van deze software als volgt samenvatten:

• Het maken van professionele PCB-ontwerpen.
• Het maken van borden met een muisklik.
• Er kunnen maximaal 999 vellen worden gebruikt om complexe ontwerpen te ondersteunen die de meeste ontwerpers graag gebruiken.
• Hiermee kunnen bladen worden gerangschikt door middel van slepen en neerzetten.
• Het helpt om verschillende assemblagevarianten te beheren.
• Het is een gebruiksvriendelijke tool met complexe functies voor alle soorten ontwerpers.
• Heeft een bepaalde mogelijkheid om een ​​ontwerpregelcontrole uit te voeren om ervoor te zorgen dat alle verbindingen correct zijn gemaakt.

1.3Gebruik

Met de software kunnen functies worden verbeterd, waaronder import/export van gegevens, simulatie en vele andere opdrachten. De Software kan deze op de meeste besturingssystemen gebruiken, waaronder de volgende:

• Vensters
• Linux
• Mac

Installeren en instellen

2.1 De software

PCB's zijn essentieel om alle onderdelen van het circuit effectief te laten werken. Vooral de Eagle PCB-ontwerpsoftware heeft de meeste voorkeur voor het ontwerpen van PCB's en dit om de volgende redenen:

• Het is lichtgewicht. Zoals eerder vermeld, kan de software een ruimte van maximaal 200 MB innemen, wat volledig verwaarloosbaar is in vergelijking met de functies en voordelen die het met zich meebrengt.
• Het is kosteneffectief. De software bestaat in zowel de freeware-versie als de goedkope betaalde versie. Zelfs met de freeware-versie is er nog steeds een reeks functies die u kunt bereiken met betrekking tot Eagle PCB-ontwerpsoftware die op een breed scala aan besturingssystemen kan draaien, waaronder Mac en Windows.

2.2 Downloaden, installeren en uitvoeren

Cadsoft is de ontwikkelaar van deze software en u kunt deze daarom downloaden van hun site. Daar kunt u de meest geschikte versie voor uw besturingssysteem krijgen.

De download is ook vrij licht zoals eerder vermeld en dus zult u er niet zoveel van uw ruimte aan besteden.

Net als elk ander programma kan de Eagle PCB-ontwerpsoftware eenvoudig op uw computer worden geïnstalleerd om een ​​naadloze gebruikerservaring te garanderen. Het extraheert zichzelf eerst zonder enig commando van jouw kant, en dan zou je de installatie moeten configureren via de verschillende reeksen dialoogvensters.

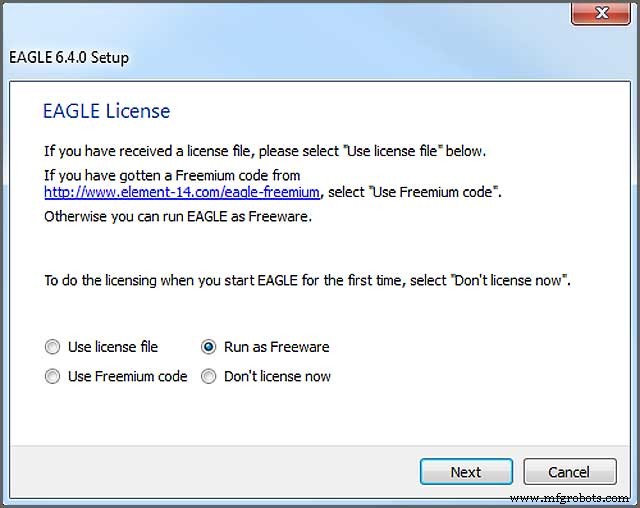

Tijdens de installatie kom je een venster tegen dat meestal in de laatste fase van het installatieproces komt. Het venster ziet er als volgt uit:

Het mooie van de software is dat je de betaalde versie kunt gebruiken of gratis kunt gebruiken, zoals je hierboven bij de opties ziet.

De gratis versie, die gratis is, heeft zeker beperkingen die u hieronder kunt bekijken:

• Het wordt alleen ondersteund via e-mail en forum.
• Het is bedoeld voor ontwerpers die het ofwel als oefenterrein gebruiken of alleen voor persoonlijk gebruik omdat het geen winstoogmerk heeft. U kunt de freeware-versie daarom niet gebruiken om winst te maken of te verkopen.
• De freeware-versie heeft slechts twee signaallagen die zijn toegestaan. Als u meer lagen wilt, kunt u er waarschijnlijk aan denken om de gelicentieerde optie te nemen waarvoor betaald is.
• Er is een beperking op de grootte van het PCB-ontwerp met betrekking tot afmetingen wanneer u de freeware-versie gebruikt.

Over het algemeen heb je de vrijheid om de meeste functies van de applicatie te gebruiken, afgezien van enkele beperkingen die je zult tegenkomen. Als je meer functies wilt, kun je overwegen de software te licentiëren, die nog steeds goedkoper is dan de andere.

Wanneer u de Eagle PCB-ontwerpsoftware uitvoert, ziet u eerst een bedieningspaneel, uw handleiding voor het gebruik van de software.

Hier vindt u zes andere extensies op het bedieningspaneel met verschillende functies, waaronder:

• Ontwerpregels. Dit zijn een aantal regels waaraan je bordontwerp moet voldoen voordat het wordt verzonden.
• Scripts. om de gebruikersinterface van de adelaar aan te passen. Hier kunt u zaken als de kleurenschema's aanpassen aan uw voorkeuren.
• Projecten. Hier zijn alle projecten waar je aan hebt gewerkt gegroepeerd.
• CAM-banen. De CAM-processor opent deze hulp bij het maken van Gerber-bestanden en.
• Gebruikerstaalprogramma's (ULP). Dit zijn scripts die zijn geschreven in de gebruikerstaal Eagle.
• Bibliotheken. De bibliotheken helpen bij het opslaan van onderdelen en ze bevatten een groep onderdelen die nauw met elkaar verbonden zijn.

Voor meer informatie over het bovenstaande kunt u de volgende link bekijken:https://learn.sparkfun.com/tutorials/how-to-install-and-setup-eagle

Eagle PCB Design Volledige versie Gratis download Crack

3.1 Over

De Eagle PCB-ontwerpsoftware heeft gebruiksvriendelijke en praktische tools die elke ontwerper kan gebruiken. Het betekent niet dat het ook de complexe werken niet kan uitvoeren. Het is ook nuttig voor diepgaande werken die veel concentratie en gereedschap vereisen.

3.2 Eagle PCB-ontwerpsoftware volledige versie gratis download crack

De software kan eenvoudig worden gedownload van de site van de ontwikkelaar. De site staat bekend als Cad soft en heeft up-to-date software die overeenkomt met die van je processor.

De software extraheert zichzelf via het ingebouwde mechanisme dat het heeft gemaakt en presenteert vervolgens een manier om de installatie in te stellen. De software heeft zowel de freeware-versie als de gelicentieerde versie.

De freeware-versie heeft de meeste tools die je nodig hebt om te sparen voor een paar beperkingen die je gebruik kunnen belemmeren, inclusief een non-profitbeperking die ervoor zorgt dat je de software niet voor commerciële doeleinden kunt gebruiken.

U kunt overwegen om voor de gelicentieerde versie van de software te gaan, omdat deze onbeperkt is. Nogmaals, de prijs die u ervoor zou betalen, is vrij onbeduidend op een manier dat u niet zo veel zou voelen.

De gelicentieerde versie is effectiever en goedkoper dan de andere software op de markt. De Eagle PCB-softwarecrack kan verschillende formaten en meerlaagse printplaten creëren.

Met de gebruikerssoftware kunt u de geselecteerde items kopiëren of zelfs wissen, de inhoud van het klembord plaatsen en kiezen uit een verscheidenheid aan componenten die in de omgeving kunnen worden geplaatst waarin u werkt.

De volledige versie van Cadsoft Eagle PCB-software crack is gemakkelijk te gebruiken en is ook behoorlijk kosteneffectief. Het is een briljante manier om printplaten te ontwerpen.

Sommige functies van deze software omvatten de volgende:

• Het heeft een modulair ontwerpblok
• Vermindert klachten over de beschikbaarheid van componenten.
• Werkt op volle snelheid.
• Het heeft een modulair ontwerpblok.
• Zorgt ervoor dat het moederbord gereed is.
• Het maakt creativiteit mogelijk via kant-en-klare widgetbibliotheken.
• Hiermee kunt u uw PCB integreren zoals u dat wilt.
• Het helpt om uw ontwerp tot leven te brengen met de lay-outtools.

Hoe maak je een ontwerp op Eagle-software

4.1 Een PCB-ontwerp maken met de eagle-software

Een printplaat, algemeen bekend als een PCB, is een bord dat bestaat uit een aantal elektrische componenten die zijn verbonden met het gebruik van geleidende elektrische sporen.

PCB's zijn geschikt om te gebruiken, vooral als u problemen, ruis en vervorming wilt voorkomen. Om commercieel te worden, moet je een goede printplaat gebruiken die effectief werkt.

Hier leert u hoe u een PCB ontwerpt met behulp van de Eagle-software. U kunt dit zelfs in het comfort van uw huis bereiken. Het is een stapsgewijs proces dat gemakkelijk te volgen is.

Het volgende is waar u tijdens dit proces rekening mee moet houden:

• Het maken van het schema van het ontwerp voor gebruik in de PCB.
• Het tekenen van de lay-out voor de printplaat.
• Eindelijk het bord maken. Dit proces heeft verschillende manieren om te bereiken.

Bij het actualiseren van de procedure gebruikt u een zogenaamde CAD-tool voor het maken van het ontwerpschema voor gebruik in de PCB. Voor het tekenen van de lay-out voor de PCB is ook de CAD-tool vereist.

Er zijn veel CAD-tools om uit te kiezen en om op te noemen, maar er zijn er een paar:

• Mentor Graphics PADS.
• Altium-ontwerper.
• Autodesk-adelaar.
• KiCad.
• Cadans.

De Eagle PCB-ontwerpsoftware is beschikbaar in drie:

• Adelaar vrij.
• Standaard.
• Adelaar premie.

Zoals je misschien al weet, is het een freeware-versie waar niet voor wordt betaald. Eagle kan het gebruiken om schema's en de lay-out van de printplaat vast te leggen.

De Eagle Standard en Premium-versie hebben meer functies naast de standaard freeware-versie. Deze functies omvatten toegevoegde schemabladen samen met meer signaallagen en bordgebied.

Als u nu leert hoe u de Eagle PCB-ontwerpsoftware gebruikt, voert u deze uit en komt u bij de. U klikt vervolgens op het bestand en selecteert een nieuw project waaraan u nu gaat werken.

U kunt het project dan hernoemen met de naam die u kiest en aan het werk gaan.

Klik met de rechtermuisknop op het project en maak een nieuw schema aan. Dit is de eerste stap naar uw ontwerp. Er verschijnt een nieuw schemavenster met een lege ruimte om te werken. Hier kunt u schema's tekenen voor het ontwerp dat u kiest.

4.2 Een schema ontwerpen

Met een schema-editor kunt u uw schema voor de PCB ontwerpen. U moet dan componenten aan uw schema toevoegen. Dit kunt u doen door een optie uit de werkbalk toe te voegen. Wanneer u dit doet, verschijnt er een nieuw venster.

Het venster wordt geopend met de nieuwe componenten waaruit u kunt kiezen om aan uw schema toe te voegen. In plaats van het IC direct toe te voegen, kun je ervoor kiezen om een ​​component toe te voegen zoals Op-Amp, een 8-pins DIP.

Nadat u het onderdeel, dat een 8-pins DIP is, hebt geselecteerd, kunt u nu op OK klikken en het onderdeel in het schemablad plaatsen. U klikt eenmaal op het blad om het onderdeel te positioneren en optioneel klikt u met de rechtermuisknop om te roteren.

Daarna kunt u op de etc.-toets klikken, zodat u terug kunt gaan naar het componentselectievenster. Om het circuit te voltooien.

U moet de andere componenten toevoegen, waaronder het volgende:

• Een weerstand van een kwart watt.
• Een kleine zoemer.
• Een vierkant type POT.
• Een thermistor.
• Een tweepolige schroefaansluiting.
• De symbolen +5 en GND uit de aanleverende bibliotheek.

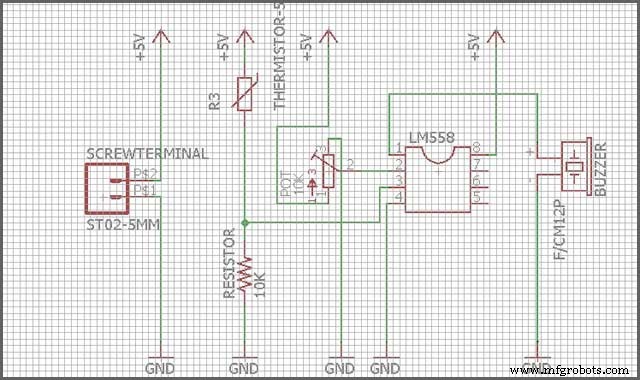

Nadat u alle componenten bij elkaar hebt geplaatst, moet u ze hernoemen en hun waarden vermelden. Het zou helpen als u ze zo noemt dat software ze gemakkelijk kan begrijpen.

De procedure die volgt is het gebruik van de net-optie van de zijwerkbalk om de verbindingen te maken. Nadat u alle aansluitingen hebt gemaakt, ziet het uiteindelijke schema er als volgt uit:

Nadat u klaar bent met het schema, kunt u doorgaan met het ontwerpen van de PCB-lay-out. U doet dit met behulp van de PCB-layouteditor.

4.3 PCB Gerber-bestanden genereren

Gerber-bestanden zijn standaardbestanden die worden gebruikt door Printed Circuit Boards (PCB). Ze beschrijven de PCB-afbeeldingen en bevinden zich meestal in een .rar- of .zip-archief. Gerber-bestanden worden gebruikt in het productieproces.

Bij de fabricage van PCB's zijn de Gerber-bestanden vereist in RS-27 4x-formaat en kunnen worden gegenereerd door het gebruik van enkele populaire programma's zoals de volgende:

• Diptrace.
• Adelaar.
• Circuitmaker.
• Proteus.
• KiCad.
• Ontwerpvonk.
• PCBE.

Onze belangrijkste focus hier is de Eagle PCB-software

En dus zullen we kijken hoe je Gerber-bestanden kunt maken met dit specifieke programma. U kunt dit leren via https://www.wellpcb.com/news/combining-multiple-eagle-pcbs-one.html.

Het proces van het genereren van bestanden in eagle is vrij direct en ongecompliceerd. Het is een eenvoudig proces dat niet veel drukte vereist en gemakkelijk tot het einde te volgen is. Andere ontwerpsoftware is misschien wat moeilijker te gebruiken in vergelijking met de adelaar.

Open in dit proces je ontwerp en hier vind je het CAM-pictogram, dat de CAM-processor verder brengt. In het nieuwe venster moet je het CAM-bestand openen door naar de optie file-open-job te gaan, waar je het juiste CAM-bestand voor je boards kunt vinden.

U moet ervoor zorgen dat u het seed-CAM-bestand gebruikt. Controleer dit dan met behulp van de online Gerber-viewer net voordat u uw bestelling bevestigt.

Conclusie

Eagle PCB-software is daarom het beste programma waarmee u printplaten kunt ontwerpen voordat ze worden vervaardigd. Het bovenstaande was een gids voor het bereiken van het hele proces, en in het geval van vragen en problemen kunt u als volgt contact met ons opnemen:
