15 basiscomponenten van de gebruikte elektronische printplaat

Is er ook maar de geringste interesse in u om iets te weten over de elektronische printplaat? Dan moet u op de hoogte zijn van een printplaat of PCB's. Maar waarom?

Deze borden vinden hun weg in alle elektronica die de mens kent, en er zijn geen uitzonderingen. Helaas kunnen de groene vormen voor een beginner op het gebied van elektronica in eerste instantie mysterieus lijken, gebaseerd op een heleboel verschillende onderdelen en hoe ze werken.

Dit artikel geeft beginners 15 veelgebruikte onderdelen op een printplaat en hun functies.

Weerstanden

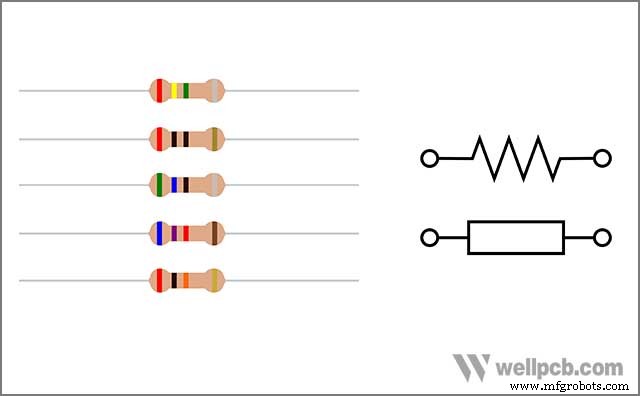

Weerstanden zijn essentiële componenten die worden gebruikt in PCB's en enigszins de eenvoudigste om te begrijpen. De functie van weerstanden is om de stroom door een PCB te verminderen door elektrisch vermogen in de vorm van warmte actief te dissiperen of te verspreiden. Weerstanden zijn er in verschillende soorten, gemaakt van een breed scala aan materialen. Een typische weerstand moet echter aan beide uiteinden draden bevatten voor een beginner of een hobbyist, en niet te vergeten dat het lichaam moet worden gegraveerd met enkele gekleurde ringen. Van belang om op te merken is dat de ringen codes zijn die de waarde van hun weerstand aangeven.

condensatoren

Naast weerstanden komen condensatoren binnen als een ander typisch onderdeel dat u op een printplaat vindt. Meestal overtreffen weerstanden hen. Hun functie is om elektronische ladingen tijdelijk vast te houden en vrij te geven op het moment dat een deel van het circuit stroom nodig heeft.

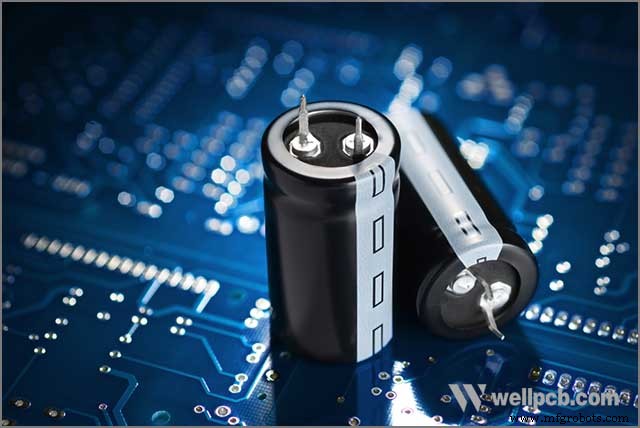

Condensatoren bereiken deze functie door effectief de tegengestelde ladingen te verzamelen op twee geleidende lagen, gescheiden door een diëlektrisch of isolerend materiaal. Condensatoren worden voornamelijk gekenmerkt op basis van diëlektrisch of geleidermateriaal. Sommige hebben hetzelfde uiterlijk als axiale weerstanden, hoewel klassieke condensatoren radiaal van stijl zijn en bestaan ​​uit twee draden die uit hetzelfde uiteinde steken.

Elektronische printplaat– LED's

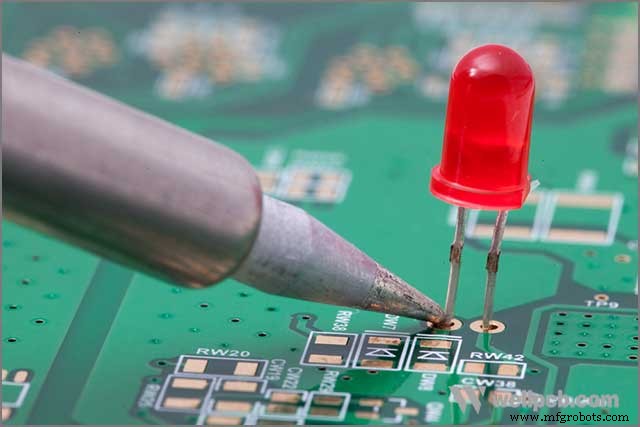

Als het om elektronica gaat, zeker als beginner, kom je LED's tegen, ook wel light-emitting diodes genoemd. Het LED-symbool is een standaardsymbool van de diode en twee pijlen die emissies van licht laten ontploffen. Vandaar de naam LED, of light-emitting diode. LED's vinden onder meer toepassing in kunstverlichting, buitenverlichting en nachtverlichting.

LED's werken als halfgeleiders en als elektronen er doorheen gaan, veranderen ze in licht. Terwijl elektronen en gaten heen en weer ritselen en elkaar wegvagen, vormen ze een compleet atoom dat een lichte uitbarsting van energie geeft.

Elektronische printplaat– Transistors

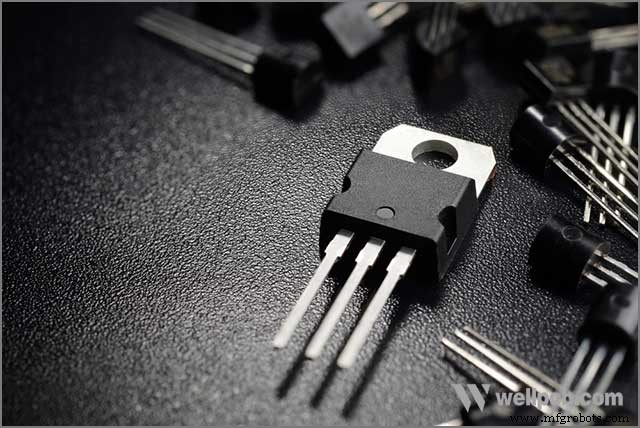

Transistoren worden beschouwd als de essentiële bouwstenen voor moderne elektronica, en je kunt er miljarden van vinden in één stuk IC-chip. Het zijn elektronische schakelaars en versterkers die in verschillende soorten verkrijgbaar zijn.

Bipolair is de meest voorkomende, hoewel er PNP- en NPN-versies zijn. Bipolaire hebben drie pinnen (de collector, basis en de emitter). Er is ook een ander type transistor, bekend als FET's of veldeffecttransistoren, die een elektrisch veld gebruiken om het andere circuit te activeren.

Elektronische printplaat – smoorspoelen

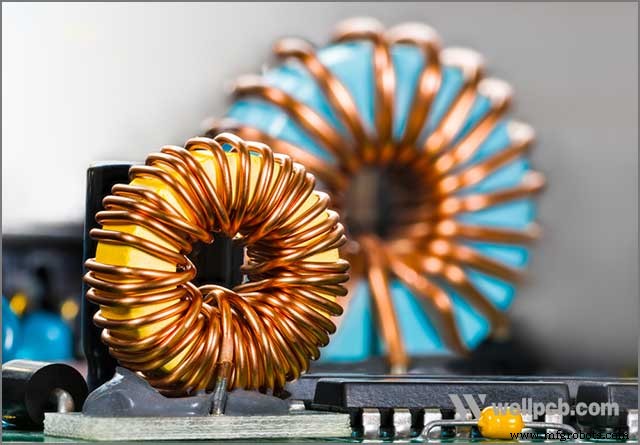

Als het gaat om lineaire passieve onderdelen, zijn inductoren de laatste, samen met condensatoren en weerstanden. Net als condensatoren slaan inductoren energie op, maar in de vorm van magnetische velden die genereren op het moment dat er stroom doorheen gaat. Een eenvoudig voorbeeld van een inductorspoel is een draad, en hoe meer windingen in een inductor, hoe hoger de inductantie vanwege een groot magnetisch veld.

Het primaire gebruik van inductoren is om specifieke signalen te blokkeren of te filteren. Ze kunnen bijvoorbeeld worden gebruikt om interferentie in tv-apparatuur te blokkeren of zelfs condensatoren te gebruiken om wisselstroomsignalen te manipuleren, vooral in voedingen die in de schakelmodus staan.

Elektronische printplaat – Diodes

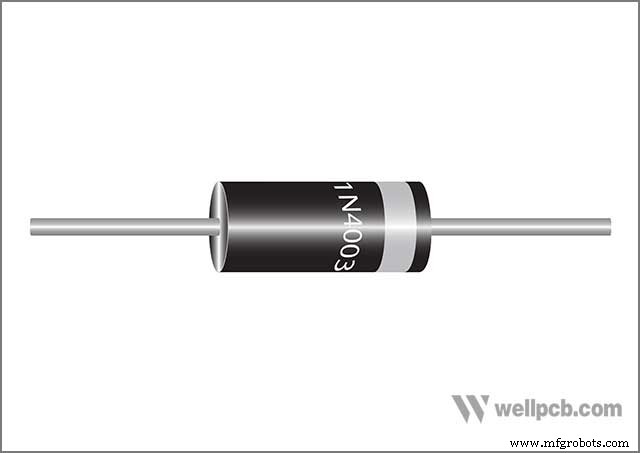

Als eenrichtingsverkeer zijn diodes elektrische apparaten die de stroom slechts in één richting laten stromen. Deze stroom loopt van de anode naar de kathode. Diodes bereiken deze functie door te zorgen voor een hoge weerstand in de ene richting en nul weerstand in de andere richting.

Een uitstekende eigenschap wordt effectief gebruikt om te voorkomen dat de stroom in de verkeerde richting gaat, een aspect dat schade kan veroorzaken. LED is de meest voorkomende diode die populair is bij beginners en wordt gebruikt om licht uit te stralen. Maar nogmaals, het is essentieel om eerst de zaken te begrijpen die te maken hebben met hun oriëntatie om te voorkomen dat ze niet oplichten.

Elektronische printplaat – geïntegreerde schakelingen

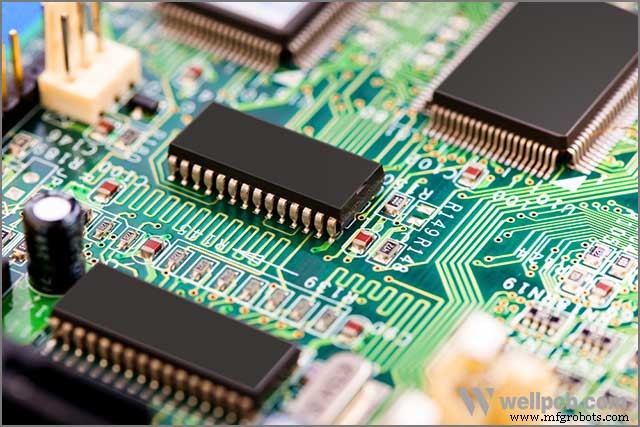

Geïntegreerde schakelingen zijn componenten en circuits die worden gekrompen op de wafels van het halfgeleidermateriaal. Veel onderdelen die effectief op slechts enkele geïntegreerde schakelingen passen, zijn chips die de krachtige computers, eerste rekenmachines en supercomputers hebben voortgebracht. Geïntegreerde schakelingen zijn het superbrein van de hele printplaat.

Geïntegreerde schakelingen vind je voornamelijk in een zwarte behuizing van kunststof in verschillende vormen en maten. Geïntegreerde schakelingen hebben zichtbare contacten zoals snoeren en contactvlakken die uit het lichaam steken.

Elektronische printplaat-transformatoren

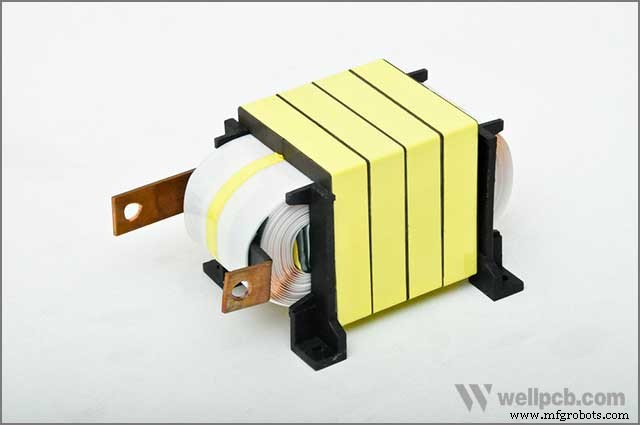

De functie van een transformator is ervoor te zorgen dat de overdracht van elektrische energie van het ene circuit naar het volgende effectief is. Het zou moeten gebeuren ongeacht of de spanning stijgt of daalt. Kortom, het transformeert spanning. Net als inductoren hebben transformatoren een zeer zachte ijzeren kern die bestaat uit ten minste twee draadspoelen die eromheen zijn gewikkeld.

Energieoverdracht naar de primaire en secundaire spoelen. Er is een kans dat u aanzienlijke industriële transformatoren op telegraafpalen heeft gezien. Ze verminderen de spanning van de bovengrondse transmissielijnen tot de weinige idealen voor huishoudelijk gebruik.

Elektronische printplaat-sensoren

Dit zijn componenten van elektrische circuits waarvan de rol het is om veranderingen in de omgeving waar te nemen en onmiddellijk op dergelijke veranderingen te reageren door elektrische signalen te genereren die overeenkomen met dergelijke veranderingen. Sensoren werken door het vermogen van een fysiek fenomeen om te zetten in elektrische energie, wat betekent dat ze, kortom, transducers zijn - ze zetten energie om van de ene vorm naar de andere-. De meeste sensoren zijn beschikbaar voor verschillende omgevingsstimuli, zoals licht, vochtigheid, luchtkwaliteit, bewegingssensoren en geluid.

Elektronische printplaat – Potentiometers

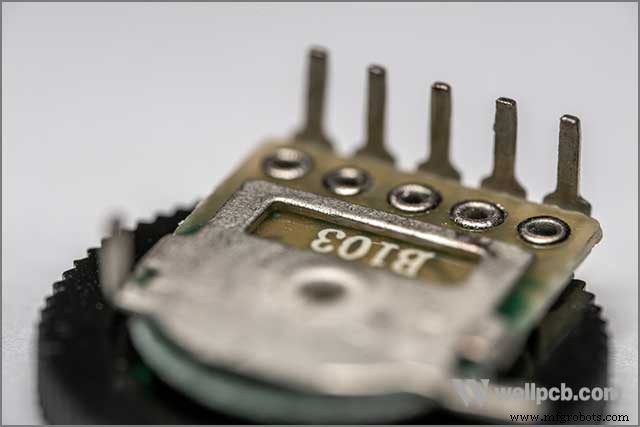

Potentiometers zijn enkele vormen van variabele weerstanden. Potentiometers zijn voornamelijk verkrijgbaar in lineaire en roterende uitvoeringen. Als u een draaipotentiometerknop draait, wordt de weerstand gevarieerd omdat het schuifcontact op een halfronde weerstand wordt verplaatst.

Een treffend voorbeeld van een draaipotentiometer is een volumeregelaar op radio's. De potentiometer werkt ook op dezelfde manier, behalve dat zaken met betrekking tot weerstand variëren, waarbij het schuifcontact lineair op de weerstand wordt omzeild.

Elektronische printplaat – kristaloscillatoren

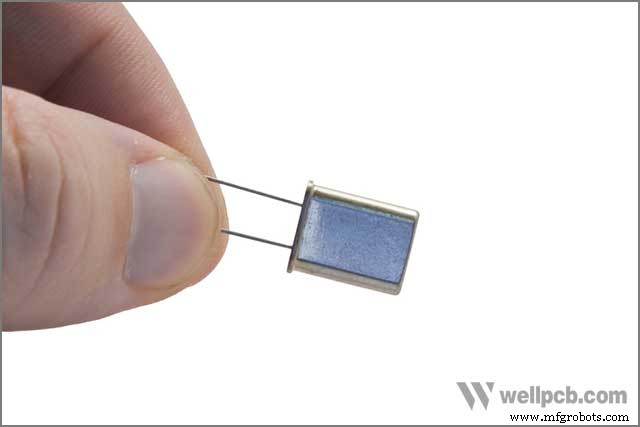

Kristaloscillatoren in elektronische printplaten leveren de klok in de meeste elektrische circuits die een stabiele timing en nauwkeurige elementen nodig hebben. Kristaloscillatoren produceren periodieke elektronische signalen door het proces dat fysiek piëzo-elektrisch materiaal veroorzaakt.

Elke kristaloscillator is gemaakt om te trillen op specifieke frequenties en is zeer stabiel, economisch en heeft kleine vormfactoren in vergelijking met andere timingmethoden. Om deze reden worden kristaloscillatoren voornamelijk gebruikt voor nauwkeurige timers, en meestal in bijna alle quartz-polshorloges.

Elektronische printplaat– Schakelaars en relais

Schakelaars en relais zijn enkele van de meest over het hoofd geziene componenten in elektronische schakelingen. Een schakelaar is een aan/uit-knop die de stroom van de stroom in een cursus regelt. Dit wordt bereikt door te switchen tussen een gesloten en een open curriculum.

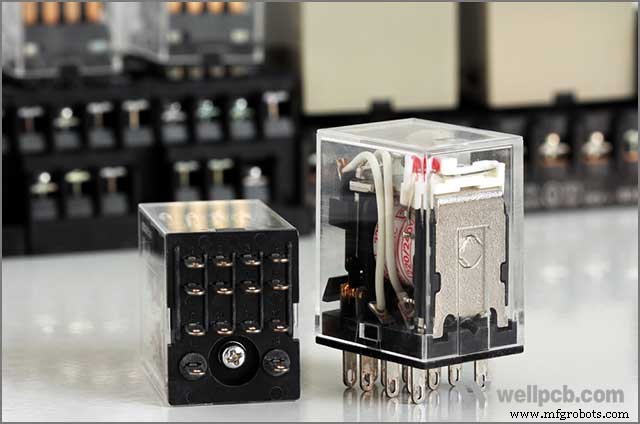

Schakelaars variëren in uiterlijk en uiterlijk, variërend van onder andere de draai-, hendel-, drukknop- en sleutelschakelaars. Aan de andere kant is een relais een schakelaar waarvan de werking via een solenoïde is. Relais functioneren als schakelaars en werken door kleine stromen te versterken om grote te worden.

Silicium-gestuurde gelijkrichter (SCR)

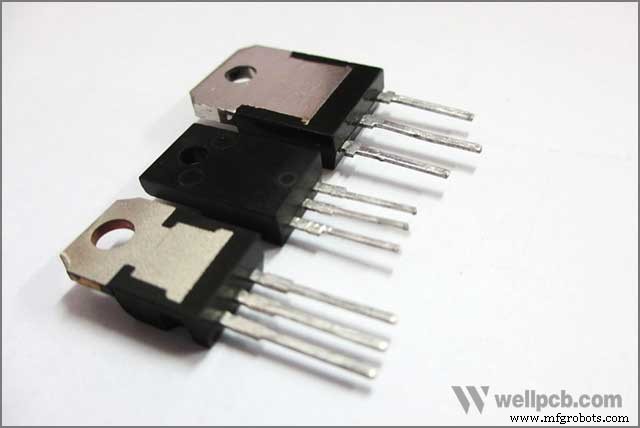

Ook wel thyristors genoemd, lijken siliciumgestuurde gelijkrichters op diodes en transistors. SCR's zijn noodzakelijkerwijs twee transistoren die samenwerken. Ze hebben drie draden en bestaan ​​uit vier siliciumlagen in plaats van drie, en fungeren als schakelaars en niet als versterkers. Een ander opmerkelijk verschil is dat er maar één puls nodig is om de schakelaar te activeren. Siliciumgestuurde gelijkrichters zijn geschikt voor toepassingen die veel energie vereisen.

Elektronische printplaat – Gids voor passieve apparaten

Als je het hebt over elektronische printplaten, hoor je misschien van de term passieve componenten. Passieve componenten zijn ook enkele van de meest gebruikte onderdelen bij de vervaardiging van een elektronische printplaat. Passieve componenten zijn die onderdelen in een elektronisch circuit die geen energie opwekken, hoewel ze deze wel kunnen afvoeren of opslaan zonder dat elektrische stroom nodig is om te functioneren.

Ze vallen in twee categorieën:verliesloos en dissipatief. Dissipatieve componenten kunnen de kracht van een extern circuit niet absorberen, terwijl verliesvrije componenten geen uitgangs- of ingangsstroom hebben. Voorbeelden van passieve componenten zijn smoorspoelen en diodes.

Draden

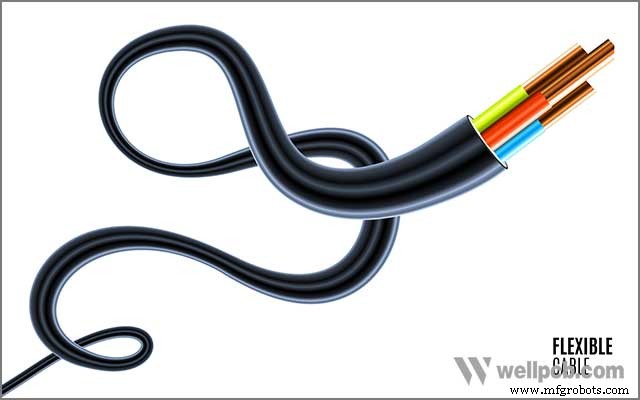

Draden worden voornamelijk gebruikt in verschillende soorten elektronische apparatuur om elektriciteit van de ene bron naar de andere over te brengen. Terwijl sommige van aluminium en andere materialen bestaan, zijn ze bijna allemaal van koper. Het type draad dat nodig is, hangt echter af van de toepassing waar het nuttig zal zijn. Er bestaan ​​verschillende soorten draden, zoals lintkabels, afgeschermde kabels, verbindingsdraden en RF-coaxiale feeders. Elk voor individueel gespecificeerd gebruik.

Conclusie

Inmiddels moet u op de hoogte zijn van de veelgebruikte elektronische componenten die u op elektronische printplaten vindt. Als u dat wilt, kunt u zelf een elektronisch project proberen uit te voeren. Als je al een idee hebt over deze componenten en al een PCB aan het ontwerpen bent, zoek dan niet verder dan WellPCB.
