Hoe een dubbelpolige schakelaar met één worp te bedraden? Bedrading DPST

Hoe bedraad ik een DPST-switch? Aansturen van 120V/240V en 230V circuits met dubbelpolige, enkelvoudige schakelaars

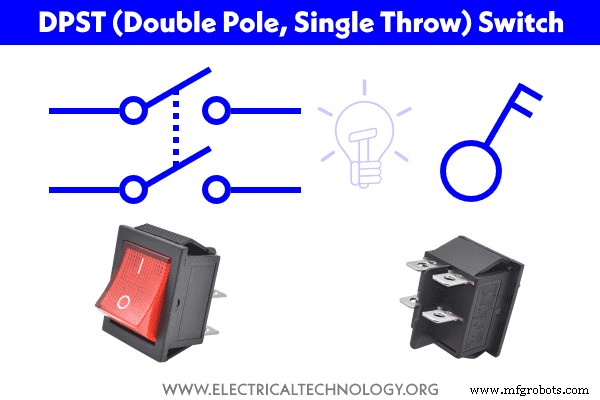

Wat is Double Pole, Single Throw (DPST)-schakelaar?

DPST staat voor Double Pole, Single Throw-schakelaar. Het zijn in feite twee SPST-schakelaars verpakt in een enkele eenheid en bediend door een enkele hendel (gebruikelijk voor zowel enkelpolige schakelaars met één worp).

Dubbelpolige, Single Throw-schakelaar heeft 4 aansluitingen als L1, L2, L3 en L3. De klemmen L1 en L2 zijn verbonden met de inkomende lijnen (zeg Hot 1 en Hot 2 in het geval van 240 V - NEC of fase en nul in het geval van 230 V - IEC) en L3 en L4 worden aangesloten op de belastingapparaten.

De DPST-schakelaar is dezelfde als de 2-polige 240 volt-schakelaar die wordt gebruikt om de 240V-circuits via lijn 1 en lijn 2 te onderbreken (UIT) of AAN. kan worden gebruikt om twee circuits te besturen, terwijl de AAN- en UIT-werking voor beide circuits hetzelfde zal zijn, b.v. het kan slechts een enkele bewerking AAN of UIT uitvoeren.

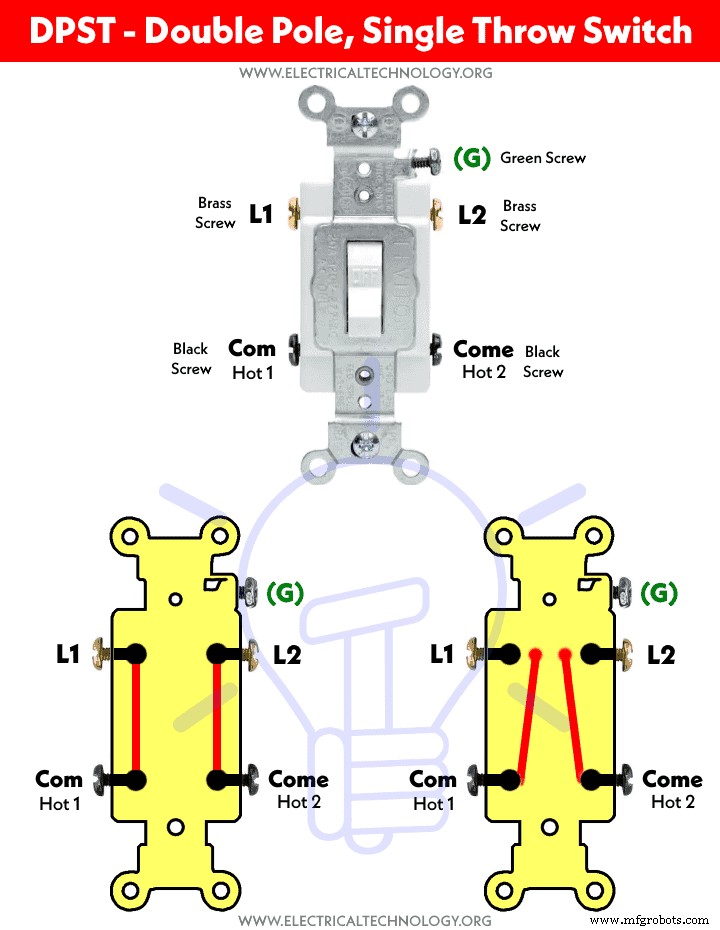

De volgende afbeelding toont de basiswerking (openen en sluiten van beide contacten) van een DPST-schakelaar die geschikt is voor 120V – 277V.

Double Pole, Single Throw (DPST)-schakelaar wordt gebruikt om een ​​240V-circuit te besturen, waarbij beide voedingslijnen (Hot1 en Hot2) tegelijkertijd moeten worden geschakeld. Hoewel er geen neutrale draad nodig is in 240V-circuits, kan deze in dat geval rechtstreeks worden aangesloten op het laadpunt volgens de gebruikershandleiding.

Let op :Schakelaars zijn altijd aangesloten op de fasedraden (lijn of hete) op dezelfde manier als zekeringen.

Werking van DPST-schakelaar?

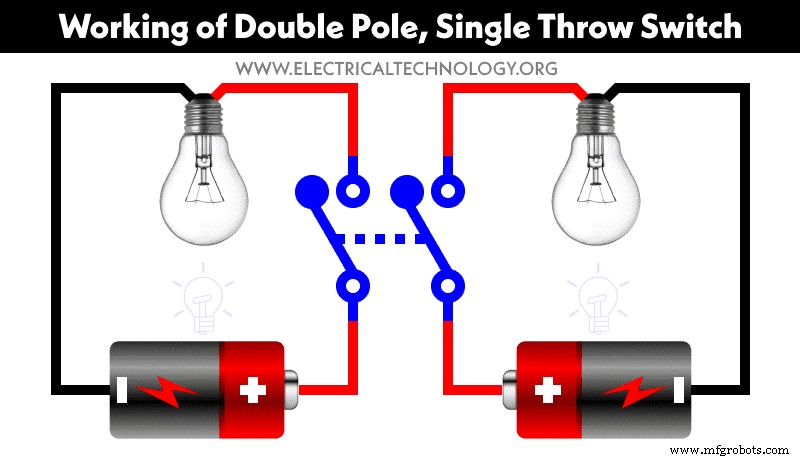

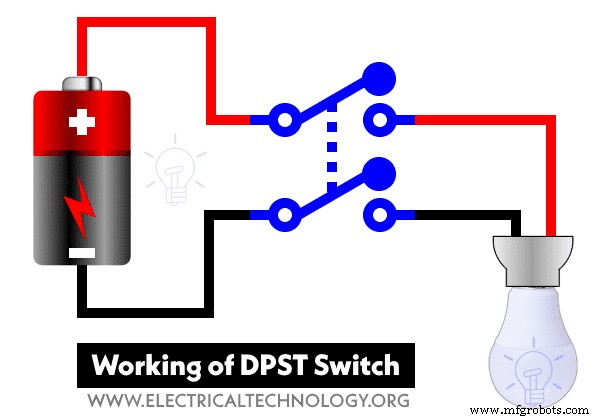

De volgende gif en korte video illustreren hoe een dubbelpolige schakelaar met één worp in het circuit werkt.

Korte video:

Laten we eens kijken hoe we een DPST-switch kunnen bedraden voor verschillende toepassingen.

Een gloeilamp besturen en bedraden als enkele belasting met behulp van DPST-schakelaar

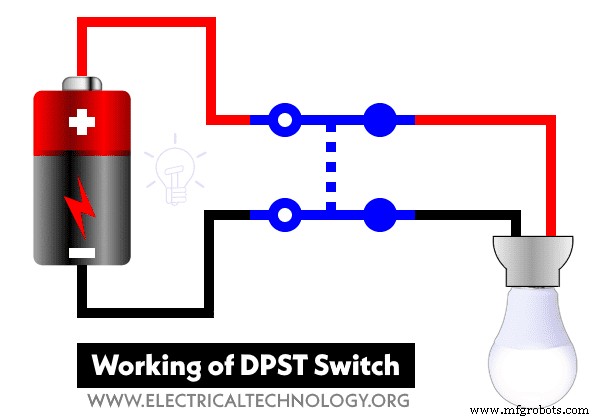

Het volgende bedradingsschema laat zien dat een LED-lamp is bedraad en bediend via een tweepolige schakelaar met één worp. Zowel de lijn als de nulleider kunnen zowel worden aangesloten als losgekoppeld met behulp van de DPST-schakelaar. Het bedradingsschema is van toepassing op zowel DC als AC 230V of 120V.

Twee gloeilampen besturen als dubbele belasting met DPST-schakelaar

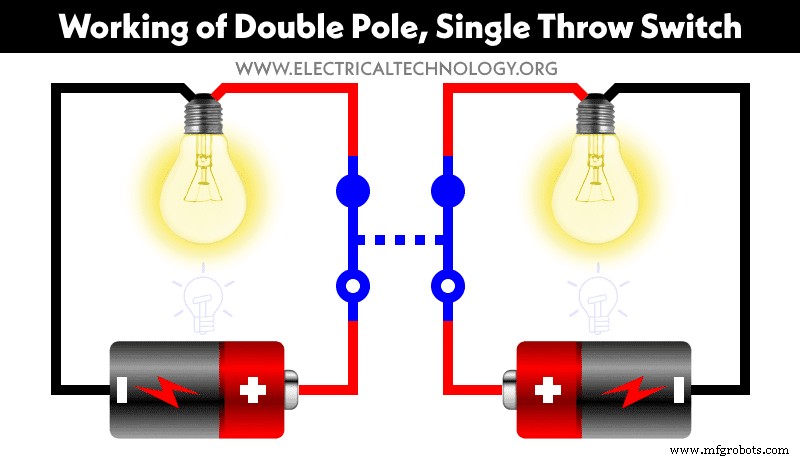

Het volgende bedradingsschema laat zien dat twee LED-lampen zijn bedraad en aangestuurd via een DPST-schakelaar. Zoals weergegeven, zijn beide lijnen verbonden met de ingangsklemmen van een dubbelpolige, enkelvoudige schakelaar van twee verschillende bronnen (zeg Hot1 &Hot 2 of back-upgenerator en zonnepanelen of batterijen enz.).

De nuldraad is rechtstreeks verbonden met de lamphouders van beide lichtpunten. Op deze manier kunnen beide lampen tegelijkertijd AAN of UIT zijn terwijl u twee verschillende bronnen gebruikt.

Bekabeling en besturing van een 240V-circuit met een dubbelpolige, enkelvoudige schakelaar

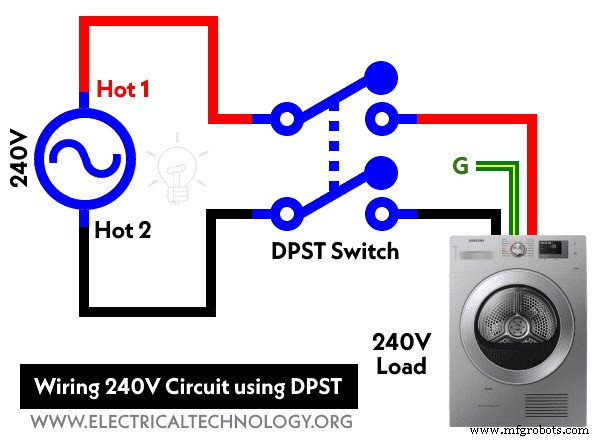

In dit bedradingsschema is een 240V – AC-belastingsapparaat (zoals een droger, boiler enz.) bedraad via een 30A DPST-schakelaar. Zoals getoond, is het niet nodig om de nuldraad te bedraden, daarom zijn zowel Hot 1 als Hot 2 draden voor 240V direct aangesloten op de dubbelpolige, enkelvoudige schakelaar en het laadpunt. De aardingsdraad is rechtstreeks aangesloten op de droger.

De DPST-schakelaar zal beide hete draden doorbreken als hij UIT staat. Op dezelfde manier verbindt het beide Hot wires wanneer op de ON-positie.

Een boiler bedienen met de DPST-schakelaar

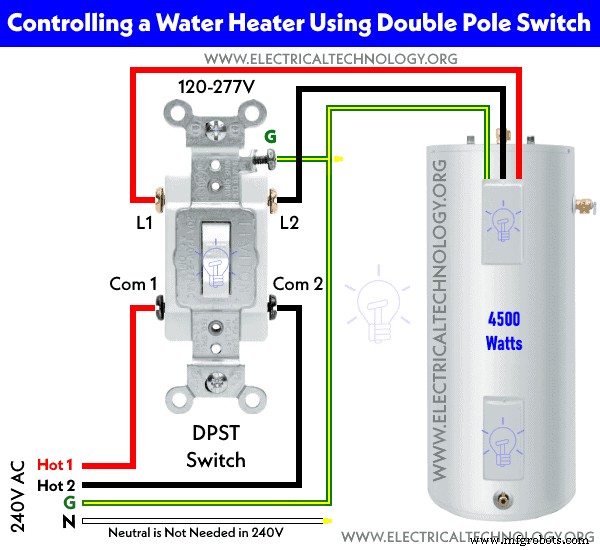

Het volgende diagram laat zien dat een boiler is bedraad en bediend met een dubbelpolige schakelaar met één worp. Zoals afgebeeld, zijn de gemeenschappelijke (zwarte schroeven) aangesloten op de 240V-bron (Hot 1 en Hot 2) vanaf een 2-polige stroomonderbreker. De klemmen L1 en L2 (messing schroeven) zijn aangesloten op de boiler. Ten slotte wordt de aardingsdraad aangesloten op de klemmenkast van de boiler. Houd er rekening mee dat nulleider niet nodig is in 240V-circuits.

Op deze manier zal de bovenste positie van de schakelaar AAN de boiler (via beide Hot wires) terwijl de onderste stand de boiler UIT zal zetten. Met andere woorden, de bediening van de dubbelpolige rocker maakt of breekt beide lijnen tegelijk.

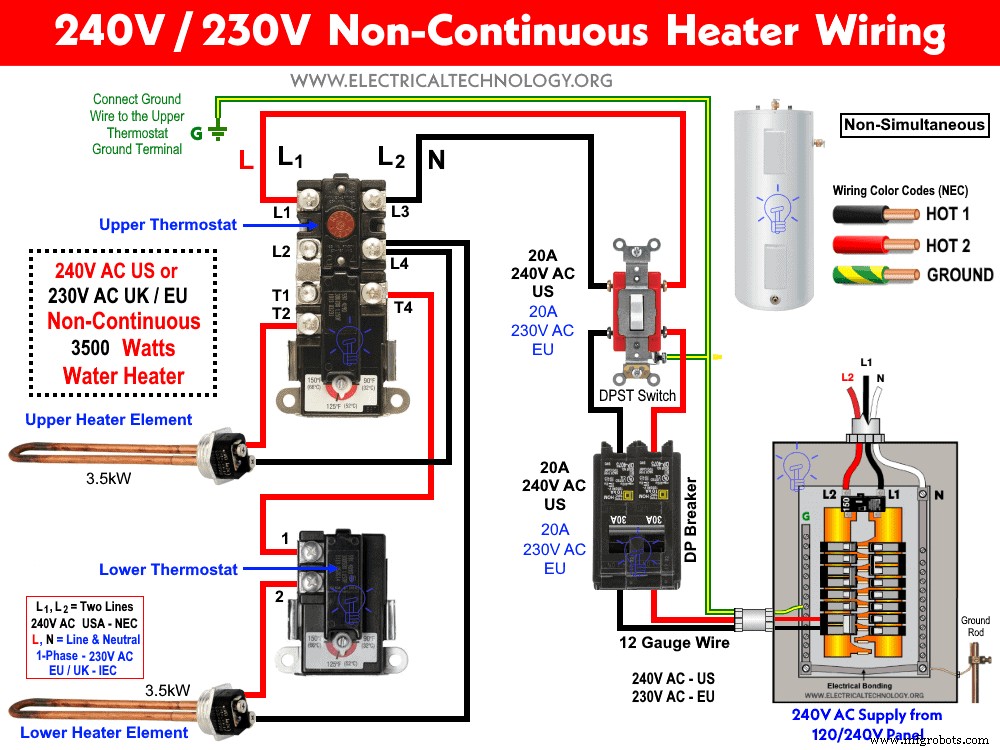

Het volgende bedradingsschema toont de bedrading en besturing van 240V niet-simultane boilerthermostaat en elementen met behulp van 20A DPST-schakelaar.

• De koperen schroeven moeten worden aangesloten op de Hot (line, live of phase) draad met behulp van de IEC- en NEC-draadkleurcodes.
• De groene schroef moet worden aangesloten op de aarde-/aarddraad (Groen/Geel of naakte draad)
• Als er geen kleurgecodeerde schroeven op de stopcontacten zitten, raadpleeg dan de gebruikershandleiding of neem contact op met een bevoegde elektricien.
• Neutrale draad is niet vereist in bedrading van 240V-uitgangen (VS). Neutraal is ook nooit verbonden met de schakelaars.
• Gebruik de juiste spanning en ampère van de schakelaar met de juiste draadmaat en MCB met de juiste maat volgens de belastingsclassificatie.

Voorzorgsmaatregelen:

• Schakel de hoofdstroomonderbreker uit om ervoor te zorgen dat de voeding is UITGESCHAKELD voordat u een bestaand of nieuw stopcontact bedraden of schakel met een elektrische/aansluitdoos.
• Neem contact op met de geautoriseerde en erkende elektricien voor de installatie van schakelaars als u niet zeker bent van de bedradingsschema's.
• De auteur is niet aansprakelijk voor enig verlies, letsel of schade als gevolg van de weergave of het gebruik van deze informatie of als u een circuit in het verkeerde formaat probeert. Dus alsjeblieft! Wees voorzichtig, want het draait allemaal om elektriciteit en elektriciteit is te gevaarlijk.
