Een blik op Turning-functies in Autodesk Fusion 360

Meer informatie over de vijf subfuncties van draaien in Fusion 360 en hoe u deze kunt gebruiken voor uw volgende project.

Autodesk Fusion 360 heeft veel mogelijkheden waarmee machinisten complexe projecten kunnen maken binnen één gestroomlijnde oplossing. Met de draaifuncties in Fusion 360 kunnen machinisten bijvoorbeeld tweedimensionale gedraaide onderdelen programmeren en gereedschapspaden verifiëren met voorraadsimulatie om fouten te identificeren en botsingen met het model, de voorraad, de gereedschappen en het werkstuk te voorkomen. Gebruikers kunnen snel projecten aanmaken en programmeren. Dit artikel gaat dieper in op de vijf subfuncties van draaien in Fusion 360.

Fusion 360-draaimogelijkheden

Draaifuncties in Fusion 360 omvatten strategieën voor het voorbewerken en afwerken van profielen, voorraadsimulatie, ronde houders, aangepaste houders en profielhoekcontrole. Met behulp van draaigereedschappen kunnen ontwerpers voorbij het midden snijden om kleine noppen van versleten gereedschappen te verwijderen, geometrie uit het model te selecteren en het maken van gereedschapspaden te vereenvoudigen. Ontwerpers hebben ook toegang tot voorbewerkingsopties - zoals pikken, profileren en groefsteken - om slijtage aan gereedschappen te verminderen en complexe materialen te beheren. Bij het afwerken kunnen ontwerpers ervoor zorgen dat onderdelen de juiste maat hebben door gebruik te maken van de slijtagecompensatiefunctie die in elk gereedschapspad is ingebouwd.

Laten we deze vijf subfuncties van draaien in Fusion 360 opsplitsen:

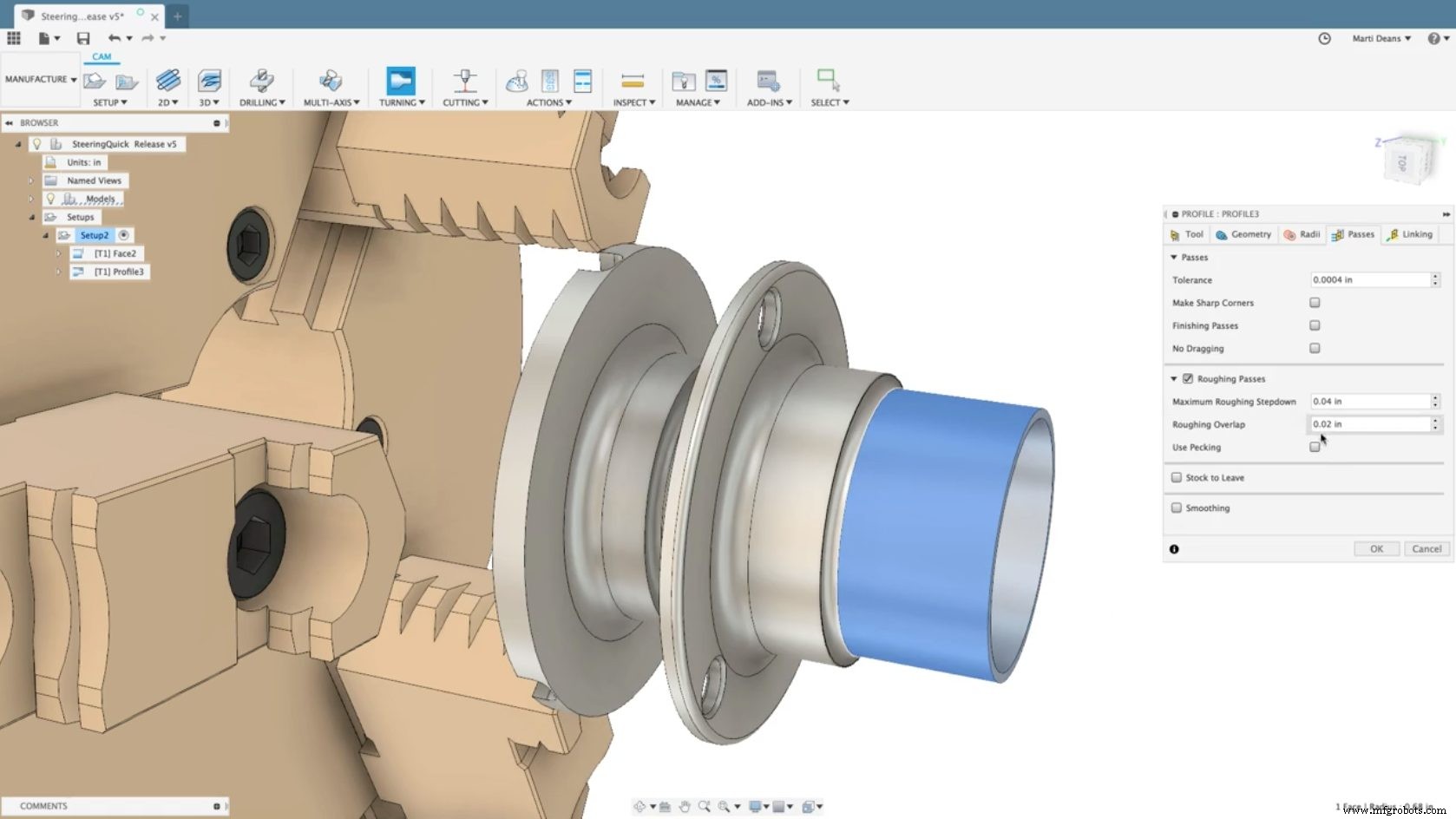

1. Profielvoorbewerkings- en afwerkingsstrategieën

Met tangentiële verlengingen kunt u de geometrie van het draaiprofiel tangentieel naar voren of naar achteren verlengen door de betreffende verlengingsafstand te definiëren. Ze zijn handig bij het bewerken van extra materiaal om ruimte te creëren voor een ander gereedschap. U kunt tangentiële extensies manipuleren onder de Geometrie tab voor profieldraaien voor profielvoorbewerken en afwerken. De gemeten afstand in de richting van de verlenging definieert de verlengingsafstand.

Aan de andere kant, de Tool Limit functie stelt u in staat om te definiëren hoe de Z-limiet wordt gebruikt met betrekking tot het snijgereedschap.

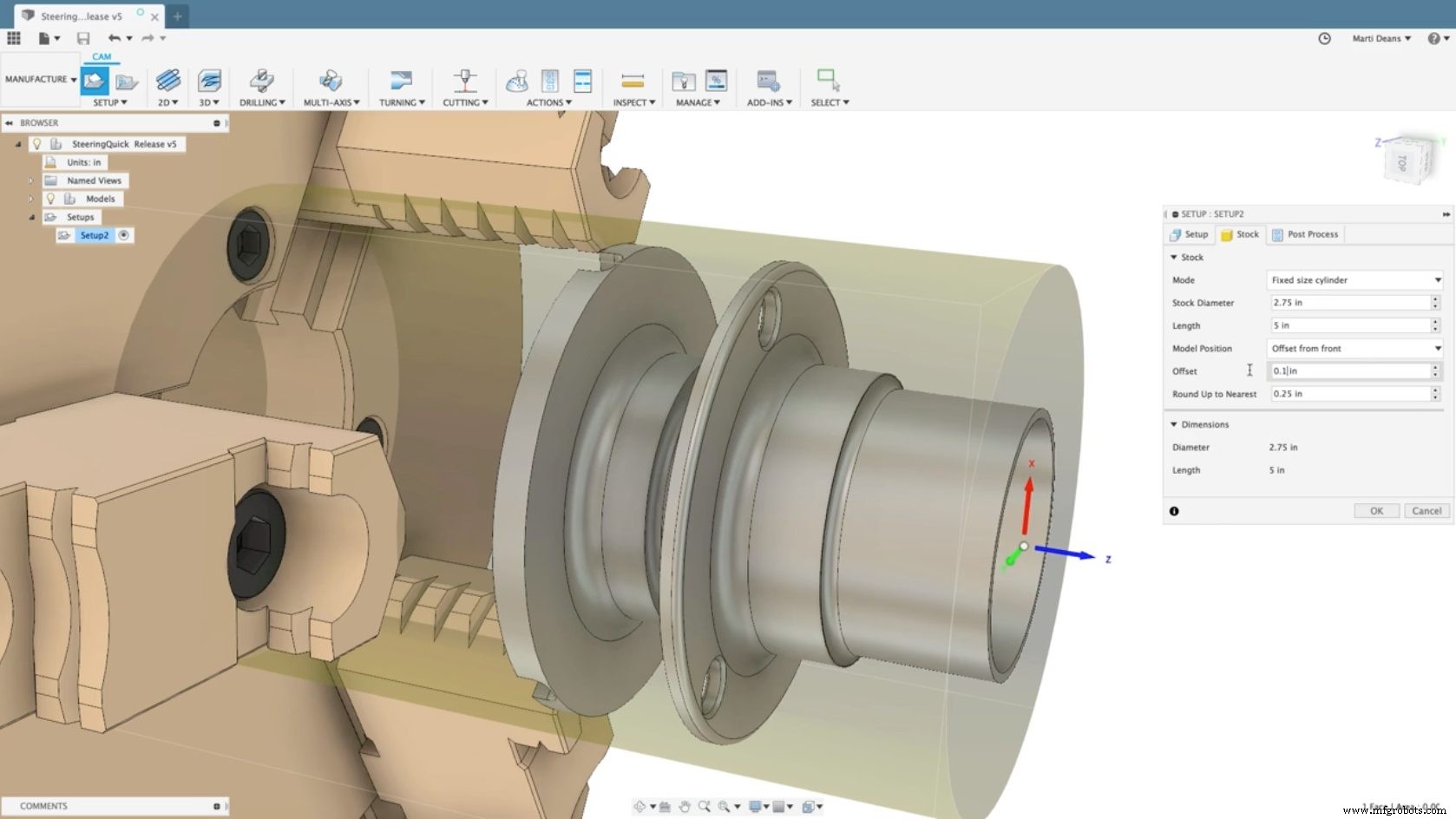

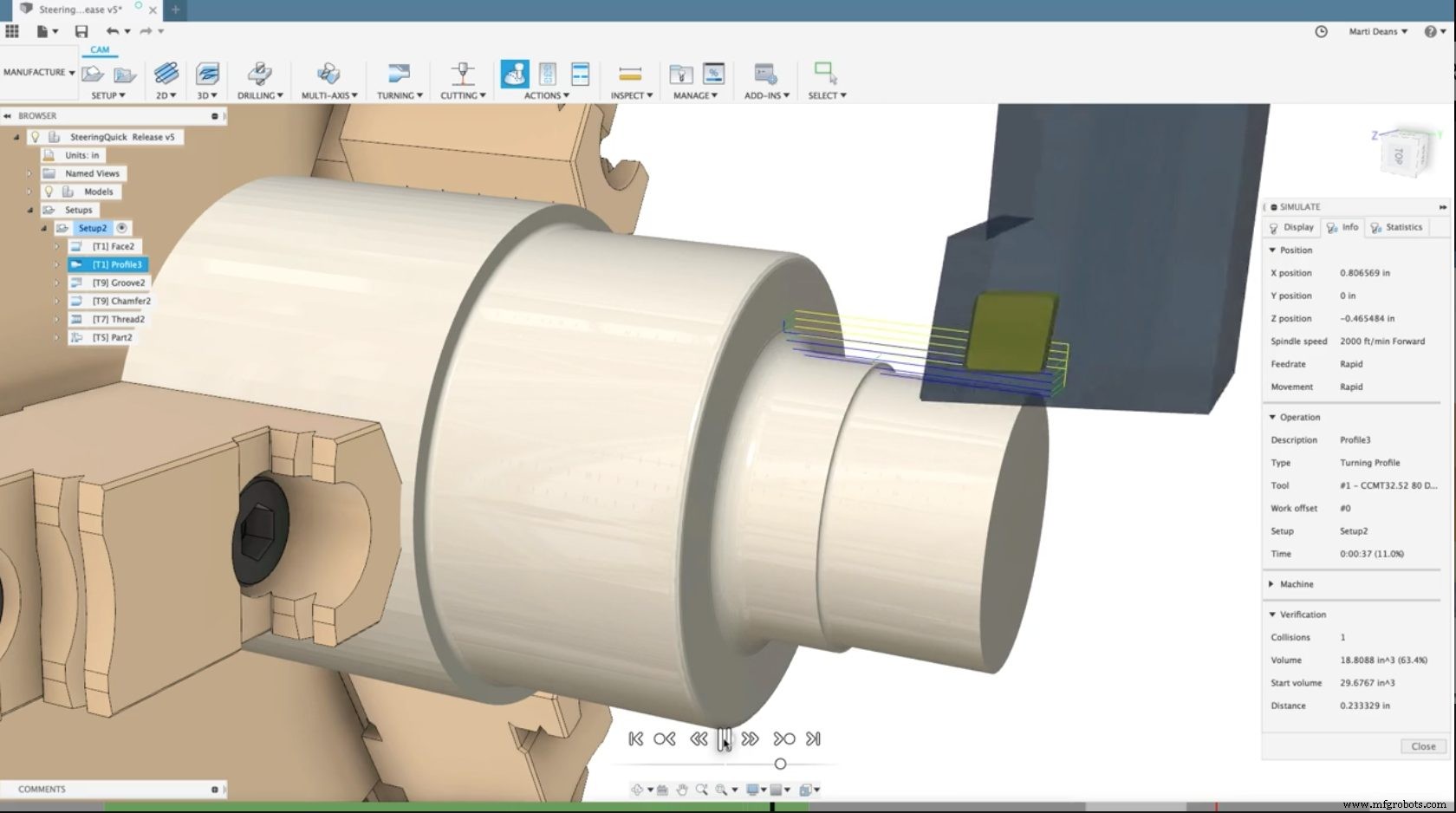

2. Voorraadsimulatie

Voorraadsimulatie helpt bij het simuleren van kleine onderdelen, toleranties en bijbehorende gereedschapsbanen.

3. Ronde Houders

U kunt ronde kotterbaren met reliëfhoeken gebruiken om ronde schachtgereedschappen nauwkeurig te modelleren voor gereedschapsbaanverificatie en simulatie. Als zodanig zijn ronde kotterbaren toepasbaar voor inwendig en algemeen groefsteekgereedschap.

4. Aangepaste houders

U kunt aangepaste gereedschapshouders definiëren voor algemene gereedschappen of boorbaren. U kunt de parameters van de voorloop- en achterloophoek van de houder manipuleren, zodat u verzekerd bent van nauwkeurige creatie- en voorraadsimulatieresultaten.

5. Profielhoekbediening

Met de functie voor profielhoekcontrole kunnen ontwerpers een draaiend gereedschapspad definiëren bij de buitenste hoeken van een onderdeel. Met behulp van de parameter 'scherpe hoeken maken' kunnen ontwerpers de standaardoptie (afgeronde booghoeken) wijzigen in scherpe hoeken zonder bogen.

Fusion 360 blijft nieuwe functies toevoegen en oude verbeteren. Ontwerpers en technici kunnen het meeste uit het Fusion 360-platform halen door elke beschikbare functie te kennen en te gebruiken.

Probeer Fusion 360 en zijn geïntegreerde draaifuncties vandaag nog!
