Werking van de geluidssensor en zijn toepassingen

Tegenwoordig, veel beveiligingsgebeurtenissen worden geïnitieerd vanwege een soort geluid, waaronder geweerschoten, agressief gedrag, het breken van het glas. Maar camera's met ingebouwde geluidsbelichtingsfaciliteiten kunnen een enorme waarde toevoegen aan het beveiligingssysteem. Omdat ze automatisch een waarschuwing geven bij echte en potentiële incidenten. Vervolgens activeren ze onmiddellijk snelle en gepaste acties om de gevolgen te verminderen. In dit artikel wordt een overzicht gegeven van de geluidssensormodule.

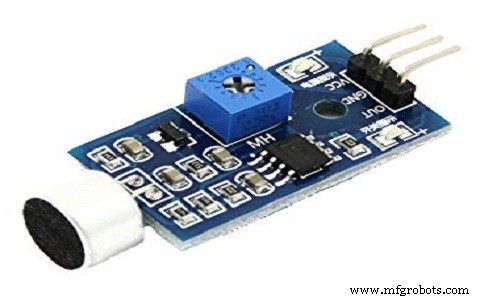

Wat is een geluidssensor?

De geluidssensor is een type module dat wordt gebruikt om het geluid op te merken. Over het algemeen wordt deze module gebruikt om de intensiteit van geluid te detecteren. De toepassingen van deze module omvatten voornamelijk schakelaar, beveiliging en monitoring. De nauwkeurigheid van deze sensor kan worden gewijzigd voor het gebruiksgemak.

Deze sensor gebruikt een microfoon om input te leveren aan buffer, piekdetector en een versterker. Deze sensor neemt een geluid waar en verwerkt een o/p-spanningssignaal naar een microcontroller. Daarna voert het de vereiste verwerking uit.

Deze sensor is in staat om ruisniveaus binnen DB's of decibel bij 3 kHz 6 kHz frequenties te bepalen, ongeveer overal waar het menselijk oor gevoelig is. In smartphones is er een Android-applicatie namelijk decibelmeter die wordt gebruikt om het geluidsniveau te meten.

Pinconfiguratie geluidssensor

Deze sensor bevat drie pinnen, waaronder de volgende.

• Pin1 (VCC):3,3V DC tot 5V DC
• Pin2 (GND):dit is een vastgelopen pin
• Pin3 (DO):Dit is een uitvoerpin

Werkingsprincipe

Het werkingsprincipe van deze sensor is gerelateerd aan menselijke oren. Omdat het menselijk oog een diafragma heeft en de belangrijkste functie van dit diafragma is, gebruikt het de trillingen en verandert het in signalen. Terwijl het in deze sensor een microfoon gebruikt en de belangrijkste functie hiervan is, het gebruikt de trillingen en verandert in stroom, anders spanning.

Over het algemeen bevat het een diafragma dat is ontworpen met magneten die zijn gedraaid met metaaldraad. Wanneer geluidssignalen het diafragma raken, trillen de magneten in de sensor en kan tegelijkertijd stroom worden gestimuleerd door de spoelen.

Functies

De kenmerken van de geluidssensor omvatten de volgende

• Deze sensoren zijn heel eenvoudig te gebruiken
• Het geeft een analoog o/p-signaal
• Incorporeert eenvoudig het gebruik van logische modules op het invoergebied

Specificaties

De specificaties van de geluidssensor omvatten de volgende

• Het bereik van de bedrijfsspanning is 3, V
• De bedrijfsstroom is 4~5 mA
• De spanningsversterking 26 dB ((V=6V, f=1kHz)
• De gevoeligheid van de microfoon (1kHz) is 52 tot 48 dB
• De impedantie van de microfoon is 2,2k Ohm
• De frequentie van m microfoon is 16 tot 20 kHz
• De signaal-ruisverhouding is 54 dB

Toepassingen

De toepassingen van de geluidssensor omvatten het volgende.

Deze sensor kan worden gebruikt om verschillende elektronische projecten te bouwen met behulp van een Arduino-bord. Dit project maakt bijvoorbeeld gebruik van een grove-sensor, die de oren van je Arduino fundamenteel geeft. In dit project kan een microfoon worden bevestigd aan een analoge pin van het bord. Dit kan worden gebruikt om het geluidsniveau in de nabije omgeving op te merken.

De grove-sensoren ondersteunen platforms zoals Arduino, Raspberry Pi, BeagleBone Wio en LinkIt ONE. Deze sensor speelt een essentiële rol bij het activeren van het licht in uw kantoor of huis door een nauwkeurig fluit- of klapgeluid te detecteren.

Enkele meer toepassingen van deze sensor zijn de volgende.

• Beveiligingssysteem voor op kantoor of thuis
• Spionagecircuit
• Domotica
• Robotica
• Smartphones
• Omgevingsgeluidherkenning
• Audioversterker
• Geluidsniveauherkenning (kan geen exacte dB-waarde verkrijgen)

Dit artikel bespreekt een overzicht van de geluidssensor. Er zijn verschillende soorten microfoons die bekend staan ​​als geluidssensoren zoals dynamisch, condensator, lint en koolstof, enz. Uit de bovenstaande informatie kunnen we uiteindelijk concluderen dat deze sensoren gemakkelijk kunnen worden gebruikt, een analoog o/p-signaal geven, eenvoudig integreren door logische modules. Hierbij een vraag voor jou, wat zijn de voordelen van een geluidssensor?
