Werking van magnetische sensoren en zijn toepassingen

De meting nabijheid, positie en verplaatsing van objecten is erg belangrijk in verschillende toepassingen, waaronder de positie van de klep, detectie van niveau, veiligheid, machinebesturing en procesbesturing. Er zijn veel productiebedrijven die magnetische sensoren aanbieden die worden gebruikt in veel toepassingen waar hoge betrouwbaarheid en kostengeoptimaliseerde oplossingen nodig zijn. In een recente ontdekking heeft het bord het mogelijk gemaakt om deze sensoren te verbeteren. Het National Institute of Standards &Technology (NIST) heeft ontdekt dat het samenvoegen van magnetische legeringslagen met zilveren nanolagen de gevoeligheid van magnetisch materiaal zal vergroten. Het kunnen gebruiken van enorm dunne films (magnetische sensor) is essentieel in toepassingen zoals wapendetectie, medische apparatuur en gegevensopslag. Dit artikel bespreekt een overzicht van de magnetische sensor, de werking en zijn toepassingen


Wat is een magnetische sensor?

Definitie van magnetische sensoren is een sensor die wordt gebruikt om zowel verstoringen als veranderingen binnen een magnetisch veld op te merken, zoals sterkte, richting en flux. Er zijn verschillende soorten detectiesensoren die kunnen werken op bepaalde kenmerken, zoals licht, druk, temperatuur. Deze sensoren zijn verdeeld in twee groepen. De eerste wordt gebruikt om het totale magnetische veld te berekenen, terwijl de tweede wordt gebruikt om vectorcomponenten van het veld te berekenen.

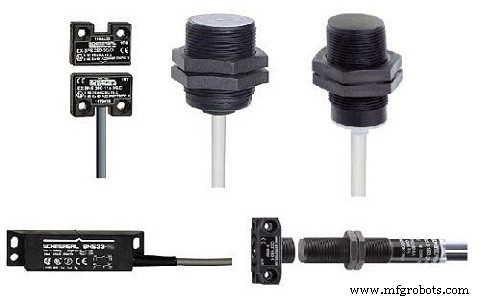

magnetic- sensor

De vectorcomponenten in het magnetische veld zijn individuele punten en de technieken die worden gebruikt om deze sensoren te maken, zijn voornamelijk betrokken bij een verscheidenheid aan combinaties van elektronica en natuurkunde.

Werkingsprincipe magnetische sensor

De magnetische sensor bestaat uit een chip met een magneto-resistieve component die wordt gebruikt om een ​​magnetische vector te detecteren en een magneet die bedoeld is voor magnetische vector-biasing die kan worden gedetecteerd door de magneto-resistieve component.

De chip die in de sensor wordt gebruikt, kan worden gebruikt om de verandering binnen de magnetische vector te detecteren. Deze vector neemt het gedrag van een magnetisch lichaam waar, afhankelijk van een verandering van de weerstandswaarde van de magneto-resistieve component.

Telkens wanneer de magnetische vectorvoorspanning optreedt als gevolg van de magneet in samenwerking met het magnetische lichaam, is dit de beweging in de sensorchip. Deze sensor kan worden gebruikt voor kompasfunctionaliteit, die toegankelijk is via het navigatiemenu.

Soorten magnetische sensoren

De classificatie van magnetische sensoren kan worden gedaan op basis van het detecteren van de ongelijkheid van magnetische sensoren zoals een laag veld, aardveld en bias magnetische veldsensoren .

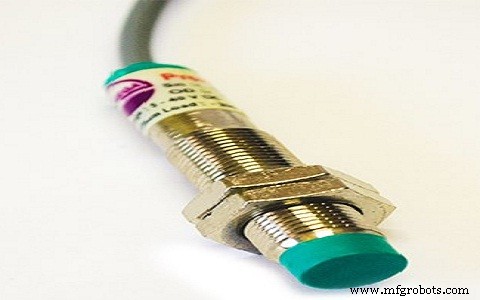

magnetic- sensoren

1). Lage veldsensoren

Deze sensoren worden gebruikt om extreem lage waarden van de magnetische velden zoals 1uG te detecteren (1 Gauss is gelijk aan 10-4 Tesla. De beste voorbeelden hiervan zijn nucleaire processie, glasvezel , en SQUID. De toepassingen van sensoren met een laag veld omvatten voornamelijk op nucleair en medisch gebied.

2). Aardveldsensoren

Het magnetische bereik voor dit type sensor varieert van 1uG tot 10 G. Deze sensor gebruikt het magnetische veld van de aarde in verschillende toepassingen, zoals het voertuig en navigatiedetectie.

3). Bias magneetveldsensoren

Deze sensoren worden gebruikt om de enorme magnetische velden boven 10 Gauss waar te nemen. De meeste sensoren die in de industrie worden gebruikt, gebruiken permanente magneten als bron van het waargenomen magnetische veld. Deze magneten zullen anders de ferromagnetische objecten magnetiseren die zich dicht bij de sensor bevinden. De sensoren van dit type omvatten voornamelijk hall-apparaten, GMR-sensoren en reed-schakelaars.

Hoe magnetisch veld te meten?

Over het algemeen kan het magnetische veld worden omgeven door een elektrische stroom, en het is merkbaar door zijn sterkte, anders communiceren via magneten, elektrische ladingen en magnetische producten. Hier kan zowel de richting van het magnetische veld als de sterkte worden berekend. De variaties binnen het veld worden gedetecteerd en er worden wijzigingen aangebracht in de reactie van machines.

Het beste voorbeeld hiervan is het magnetische veld van de aarde, dat wordt gemeten en gevolgd met behulp van magnetische sensoren. Dit zijn elementen van de navigatiehulpmiddelen die zijn ontworpen door verschillende fabrikanten, zoals Honeywell. De meeste van deze sensoren zijn toepasbaar voor metingen binnen navigatietools, wetenschappelijke metingen en industriële processen.


Dit gaat dus allemaal over magnetische sensoren. De magnetische sensortoepassingen omvatten magnetische fluxmeting &de richting evenals de sterkte van een magnetisch veld. Deze zijn voornamelijk toepasbaar in de magnetische sensor voor Android , navigatie, industriële en wetenschappelijke meettoepassingen. Hier is een vraag voor u, wat is de magnetische kompassensor ?
