Pulssensor:werkingsprincipe en zijn toepassingen

De hartslaginformatie kennen is erg handig tijdens het sporten, studeren, enz. Maar de hartslag kan ingewikkeld zijn om te berekenen. Om dit probleem op te lossen, wordt de hartslagsensor of hartslagsensor gebruikt. Dit is een plug &play-sensor die voornamelijk is ontworpen voor Arduino-borden en die kan worden gebruikt door makers, studenten, ontwikkelaars en artiesten die de hartslaginformatie in hun projecten kunnen gebruiken. Deze sensor maakt gebruik van een eenvoudige optische pulssensor samen met versterking en annulering van ruis om een ​​circuit te maken. Door dit circuit te gebruiken, kunnen we snelle en betrouwbare hartslagmetingen krijgen. Deze schakeling kan worden gebruikt met een stroom van 4 mA en een spanning van 5 V voor gebruik in mobiele toepassingen.

Wat is de polssensor?

Een alternatieve naam voor deze sensor is hartslagsensor of hartslagsensor. De werking van deze sensor kan worden gedaan door deze vanaf de vingertop of het menselijk oor aan te sluiten op het Arduino-bord. Zodat de hartslag gemakkelijk kan worden berekend.

De hartslagsensor bevat een 24 inch kleurcodekabel, oorclip, Velcro Dots-2, transparante stickers-3, enz.

• Een kleurcodekabel is aangesloten op de headerconnectoren. Dus deze sensor kan eenvoudig worden aangesloten op een Arduino in het project zonder te solderen.
• De maat van een oorclip is hetzelfde als een hartslagsensor en kan worden aangesloten met behulp van hete lijm aan de achterkant van de sensor om op de oorlel te dragen.
• Twee klittenbandstippen zijn volledig op maat gemaakt in de richting van de sensor aan de haakzijde. Deze zijn uiterst handig bij het maken van een klittenband om ongeveer een vingertop te bedekken. Dit wordt gebruikt om de sensor rond de vinger te bedekken.
• Transparante spitsen zijn beschermingslagen die worden gebruikt om de sensor te beschermen tegen zweterige oorlellen en vingers. Deze sensor heeft drie gaten in het gebied van de buitenrand, zodat men er gemakkelijk iets op kan aansluiten.

Pulssensorspecificaties

De belangrijkste specificaties van deze sensor omvatten voornamelijk de volgende.

• Dit is een hartslagdetectie en biometrische hartslagsensor
• De diameter is 0,625
• De dikte is 0,125
• De bedrijfsspanning is +5V, anders +3,3V
• Dit is een plug-and-play-type sensor
• Het huidige verbruik is 4mA
• Omvat de circuits zoals versterking en ruisonderdrukking
• Deze polssensor is niet goedgekeurd door de FDA of medisch. Het wordt dus gebruikt in projecten op leerlingniveau, niet voor commerciële doeleinden in toepassingen voor gezondheidsproblemen.

Pinconfiguratie

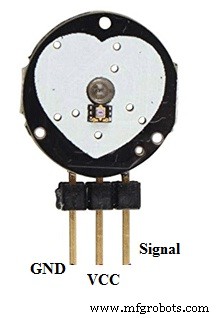

De hartslagsensor bevat drie pinnen die hieronder worden besproken.

• Pin-1 (GND):zwarte kleurdraad - deze is aangesloten op de GND-aansluiting van het systeem.
• Pin-2 (VCC):rode kleurdraad - deze is aangesloten op de voedingsspanning (+5V anders +3,3V) van het systeem.
• Pin-3 (Signaal):Paarse Kleur Draad – Deze is verbonden met het pulserende o/p-signaal.

Pulssensor schakelschema

Raadpleeg deze link voor meer informatie over Pulssensorcircuit met zijn toepassingen.

Hoe werkt de polssensor?

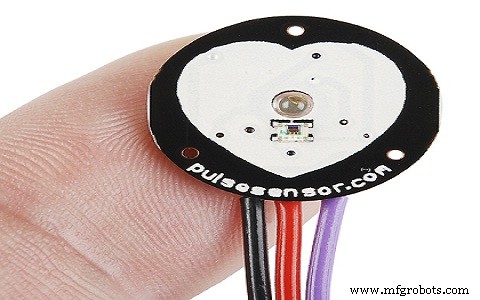

Het werkprincipe van de pulssensor is heel eenvoudig. Deze sensor heeft twee oppervlakken, op het eerste oppervlak is de lichtgevende diode en de omgevingslichtsensor aangesloten. Evenzo is op het tweede oppervlak het circuit aangesloten dat verantwoordelijk is voor de ruisonderdrukking en -versterking.

De LED bevindt zich boven een ader in een menselijk lichaam, zoals een oordopje of vingertop, maar moet zich rechtstreeks op een laag bevinden. Zodra de LED zich op de ader bevindt, begint de LED licht uit te stralen. Zodra het hart pompt, zal er een stroom van bloed in de aderen zijn. Dus als we de bloedstroom controleren, kunnen we ook de hartslag controleren.

Als de bloedstroom wordt gedetecteerd, ontvangt de omgevingslichtsensor meer licht omdat deze wordt gereproduceerd door de bloedstroom. Deze kleine verandering in het verkregen licht kan in de loop van de tijd worden onderzocht om onze hartslag te bepalen.

Hoe gebruik ik de Pulse Sensor Arduino?

Deze sensor is eenvoudig te gebruiken, maar het is belangrijk om hem op de juiste manier aan te sluiten. Omdat alle soorten elektronische componenten direct aan de sensor worden blootgesteld. Het is dus verplicht om deze sensor te omhullen met hete lijm, vinylstrip of andere soorten niet-geleidende materialen.

Deze sensoren kunnen niet met natte handen worden bediend. De gladde kant van de sensor moet zich op de top van de ader bevinden en druk erop. Over het algemeen worden klittenband of clips gebruikt om deze kracht te krijgen.

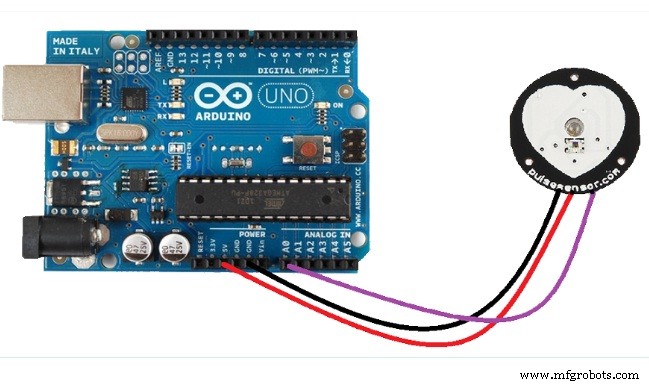

Deze sensor kan worden gebruikt door hem aan te sluiten op het Arduino-bord. Zodra het is aangesloten, geeft u de voeding met behulp van VCC-pin en GND-pinnen. De bedrijfsspanning van deze sensor is +5V of 3,3V. Zodra de sensor is aangesloten op het ontwikkelbord, zoals Arduino, kunnen we de gemakkelijk toegankelijke Arduino-code gebruiken om dingen gemakkelijker te maken. Raadpleeg de Arduino-site voor de interface van Arduino met pulssensor en de codering ervan.

Toepassingen van de pulssensor

De toepassingen van de hartslagsensor omvatten de volgende.

• Deze sensor wordt gebruikt voor het bijhouden van slaap
• Deze sensor wordt gebruikt voor angstmonitoring
• Deze sensor wordt gebruikt in patiëntbewaking of alarmsystemen op afstand
• Deze sensor wordt gebruikt in gezondheidsbanden
• Deze sensor wordt gebruikt in complexe gameconsoles

Dit gaat dus allemaal over de polssensor (hartslag-/hartslagsensor). het is open-source en plug-and-play hardware. Deze sensor kan gemakkelijk live hartslaginformatie opnemen in hun projecten. Deze sensor bevat twee circuits, zoals een optische versterking en een ruisonderdrukking. De aansluiting van deze sensor op de oorlel, anders kan een vingertop worden gedaan met behulp van een Clip en sluit u deze aan op het Arduino-bord. Zodat de hartslag gemakkelijk kan worden gemeten. Deze sensoren worden gebruikt door ontwikkelaars, studenten, makers, atleten, artiesten, enz.
