Werking van de spanningssensor en zijn toepassingen

Over het algemeen is een sensor een elektrisch apparaat dat wordt gebruikt om een ​​bepaald type signaal, zoals optisch of elektrisch, te detecteren en erop te reageren. Implementatie van sensortechnieken in spanning of stroom is een uitstekende optie geworden voor het meten van spannings- en stroommethoden. De voordelen van sensoren ten opzichte van conventionele meetmethoden omvatten voornamelijk minder grootte en gewicht, hoge veiligheid, hoge nauwkeurigheid, niet-verzadigbaar, milieuvriendelijk, enz. Het is mogelijk om zowel de stroom- als spanningsmeting samen te voegen tot een fysiek apparaat met kleine en stevige afmetingen . Dit artikel bespreekt een overzicht van de spanningssensor en zijn werking.

Wat is een spanningssensor?

Deze sensor wordt gebruikt om de voedingsspanning te bewaken, te berekenen en te bepalen. Deze sensor kan het AC- of DC-spanningsniveau bepalen. De ingang van deze sensor kan de spanning zijn, terwijl de uitgang de schakelaars, het analoge spanningssignaal, een stroomsignaal, een hoorbaar signaal, enz. is. Sommige sensoren bieden sinusgolfvormen of pulsgolfvormen zoals output en andere kunnen outputs genereren zoals AM (amplitudemodulatie ), PWM (pulsbreedtemodulatie) of FM (frequentiemodulatie). De meting van deze sensoren kan afhankelijk zijn van de spanningsdeler.

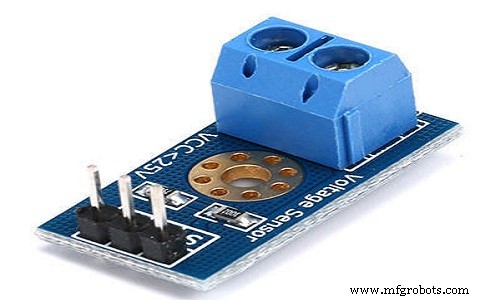

Deze sensor bevat invoer en uitvoer. De invoerzijde bevat voornamelijk twee pinnen, namelijk positieve en negatieve pinnen. De twee pinnen van het apparaat kunnen worden aangesloten op de positieve en negatieve pinnen van de sensor. De positieve en negatieve pinnen van het apparaat kunnen worden aangesloten op de positieve en negatieve pinnen van de sensor. De output van deze sensor omvat voornamelijk voedingsspanning (Vcc), aarde (GND), analoge o/p-gegevens

Soorten spanningssensoren

Deze sensoren zijn ingedeeld in twee typen, zoals een resistieve sensor en een capacitieve sensor.

1) Weerstandstype sensor

Deze sensor bevat voornamelijk twee circuits zoals een spanningsdeler en een brugcircuit. De weerstand in de schakeling werkt als een meetelement. De spanning kan worden gescheiden in twee weerstanden zoals een referentiespanning en variabele weerstand om een ​​circuit van de spanningsdeler te maken. Op deze schakeling wordt een voedingsspanning aangelegd. De uitgangsspanning kan worden bepaald door de weerstand die in het circuit wordt gebruikt. Dus de spanningsverandering kan worden versterkt.

Het brugcircuit kan worden ontworpen met vier weerstanden. Een van deze weerstanden kan worden onderworpen aan de spanningsdetector. De verandering in spanning kan direct worden getoond. Dit verschil alleen kan worden versterkt, maar het verschil binnen het spanningsdelercircuit wordt niet alleen versterkt.

Vout =(R1/R1 + R2) * Vin

2) Sensor type condensator

Dit type sensor bestaat uit een isolator en twee geleiders in het midden. Omdat de condensator met 5 Volt wordt aangedreven, zal de stroom in de condensator lopen. Dit kan een afkeer van elektronen in de condensator veroorzaken. Het verschil in capaciteit geeft de spanning aan en de condensator kan binnen de serie worden aangesloten.

Vout =(C1/C1 + C2) * Vin

Toepassingen

De toepassingen van deze sensor omvatten de volgende.

• Detectie van stroomstoring
• Belasting detecteren
• Veiligheidsschakeling
• Temperatuur regelen
• Beheersing van de stroomvraag
• Detectie van storing
• Variatie van belastingsmeting van temperatuur

Dit gaat dus allemaal over een spanningssensor die kan worden gebruikt om het spanningsbereik in elk apparaat te detecteren. Het bepaalt de elektrische lading in elk apparaat. Het werkingsprincipe van deze sensor hangt voornamelijk af van het principe van capacitief of resistief. Hier is een vraag voor u, wat zijn de voordelen van een spanningssensor?
