Wat is AD8232 ECG-sensor:werken en zijn toepassingen

De elektrocardiografie of ECG is een techniek voor het verzamelen van elektrische signalen die worden gegenereerd door het menselijk hart. Wanneer iemand fysiologische opwinding ervaart, stelt de ECG-sensor ons in staat om het niveau te herkennen, maar het wordt ook gebruikt om de psychologische toestand van mensen te begrijpen. Dus een AD8232-sensor wordt gebruikt om de elektrische activiteit van het hart te berekenen. Dit is een kleine chip en de elektrische werking hiervan kan als een ECG (elektrocardiogram) in kaart worden gebracht. Elektrocardiografie kan worden gebruikt om te helpen bij het diagnosticeren van verschillende aandoeningen van het hart. Dit artikel geeft een overzicht van de AD8232 ECG-sensor.

Wat is een AD8232 ECG-sensor?

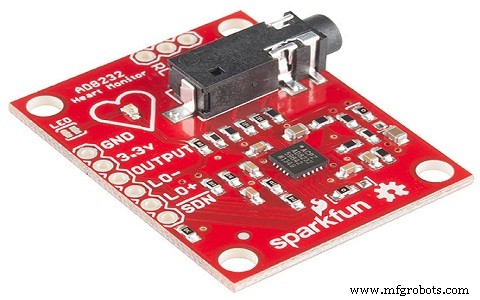

De AD8232 ECG-sensor is een commercieel bord dat wordt gebruikt om de elektrische beweging van het menselijk hart te berekenen. Deze actie kan in kaart worden gebracht als een elektrocardiogram en de uitvoer hiervan is een analoge meting. Elektrocardiogrammen kunnen zeer luidruchtig zijn, dus om de ruis te verminderen kan de AD8232-chip worden gebruikt. Het werkprincipe van de ECG-sensor is als een operationele versterker om eenvoudig een duidelijk signaal uit de intervallen te krijgen.

De AD8232-sensor wordt gebruikt voor signaalconditionering in ECG en andere meettoepassingen van biopotentiaal. Het belangrijkste doel van deze chip is het versterken, extraheren en filteren van biopotentiële signalen die klein zijn in de luidruchtige omstandigheden zoals die worden gevormd door de vervanging van een externe elektrode en beweging.

AD8232-pinconfiguratie

De hartslagsensor zoals AD8232 bevat de pinnen zoals SDN-pin, LO+ pin, LO-pin, OUTPUT-pin, 3.3V-pin en GND-pin. Zodat we dit IC kunnen verbinden met ontwikkelborden zoals Arduino door pinnen te solderen.

Bovendien bevat dit bord pinnen zoals de rechterarm (RA), linkerarm (LA) en rechterbeen (RL) pinnen om aangepaste sensoren aan te sluiten. Een LED-indicator in dit bord wordt gebruikt om het hartslagritme van mensen aan te geven.

De AD8232-sensor bevat een functie zoals snel herstellen, die wordt gebruikt om de lengte van lange oplossende staarten van de HPF's te verkleinen. Deze sensor is verkrijgbaar in een formaat van 4 mm × 4 mm en de verpakking van deze sensor is 20-leads LFCSP. Het werkt van -40 °C tot +85 °C, maar de prestaties zijn gespecificeerd van 0 °C tot 70 °C.

Functies en specificaties

De kenmerken van deze sensor omvatten voornamelijk het volgende.

• Werking van enkele voeding varieert van 2V tot 3,5V
• De front-end is volledig geïntegreerd met alleen lead-ECG
• De virtuele grond kan worden gegenereerd door middel van geïntegreerde referentie
• RFI-filter wordt intern gebruikt
• De stroomtoevoer is laag, ongeveer 170 µA
• De output is van spoor tot spoor
• Shutdown-pin
• CMRR is 80 dB
• Ingebouwde RLD-versterker (rechterbeenaandrijving
• Elektrodeconfiguraties zijn 2 of 3
• De operationele versterker is niet vastgelegd
• Het accepteert halfcelpotentiaal tot ±300 mV
• Driepolige aanpasbare LPF met aanpasbare versterking
• De signaalversterking is hoog bij gebruik van DC-blokkerende capaciteit
• Filterafstelling kan worden verbeterd door snel te herstellen
• Tweepolige aanpasbare HPF
• 4 mm × 4 mm en 20-leads LFCSP-pakket

Toepassingen van AD8232 ECG-sensor

De toepassingen van de AD8232 ECG-sensor omvatten het volgende.

• Bewaking van hart- en fitnessactiviteit
• Handig ECG
• Bewaking van de gezondheid op afstand
• Gebruikt in game-apparaten
• Acquisitie van biopotentiaalsignaal
• Biometrie
• Fysiologische studies
• Prototyping van biomedische instrumenten
• Variabiliteit van hartslag
• Interactie van mens-computer
• Psychofysiologie

De AD8232 ECG-sensor is dus een precieze kleine chip die wordt gebruikt voor het meten van de elektrische beweging van het hart die in kaart kan worden gebracht als een elektrocardiogram (ECG). Het wordt gebruikt om te helpen bij het diagnosticeren van verschillende hartaandoeningen?
