Nieuwe touchscreen-controller voor slimme oppervlakken en multifunctionele displays

Microchip Technology heeft een uitbreiding van zijn maXTouch-portfolio geïntroduceerd met een nieuwe familie van aanraakschermcontrollers, die naar eigen zeggen de kleinste in de automobielindustrie verpakte apparaten in de branche biedt die kunnen worden geïmplementeerd in oppervlakken en multifunctionele displays tot 6,5".

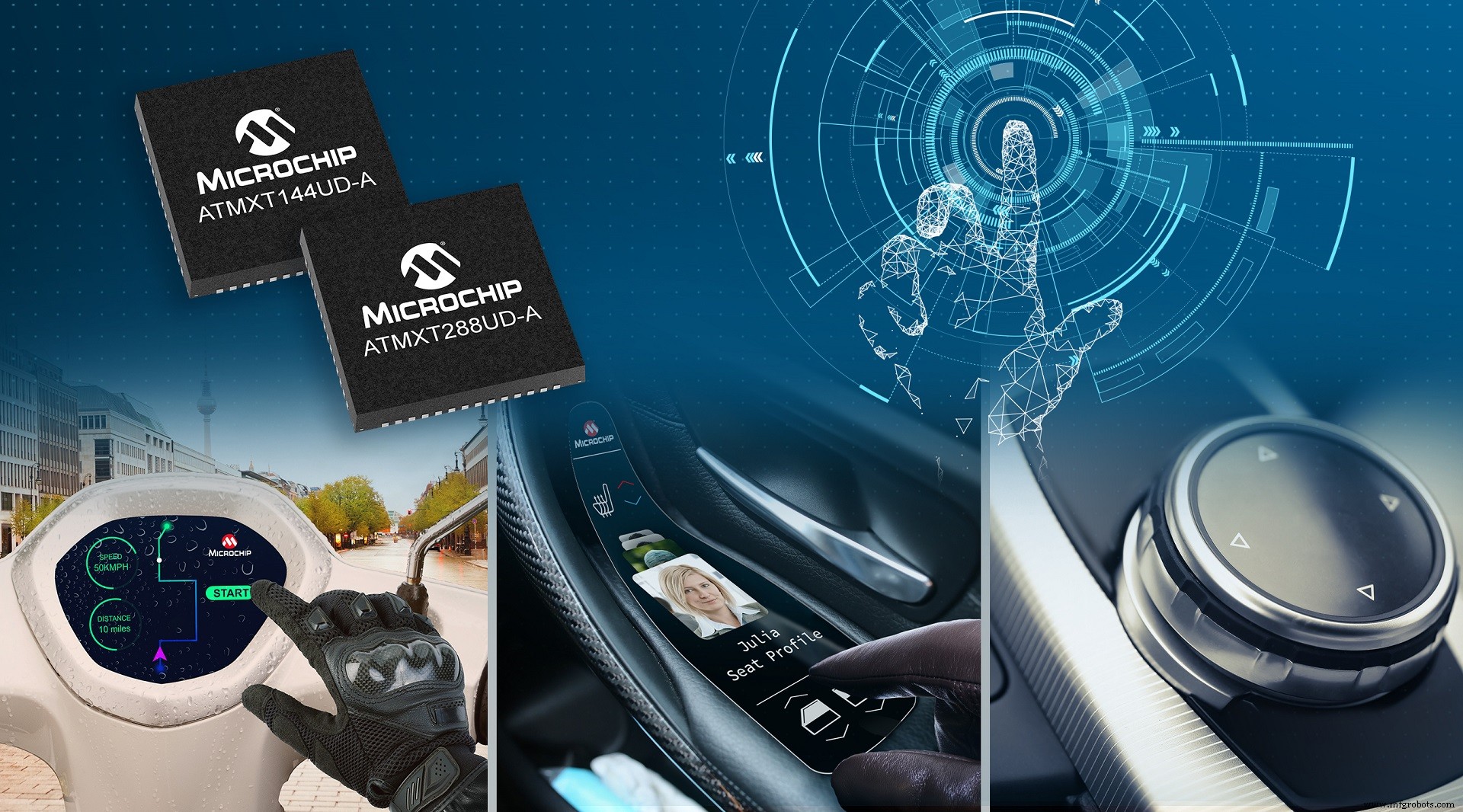

De nieuwe MXT288UD-AM en de MXT144UD-AM komen tegemoet aan de behoefte van OEM's in de auto-industrie die de gebruikerservaring willen verbeteren door middel van slimme oppervlakken en multifunctionele displays, waardoor ze extra aanraakschermen kunnen implementeren naast het infotainmentdisplay in het midden. Secundaire aanraakvlakken kunnen zowel in het interieur van auto's als aan de buitenkant van een motorvoertuig worden geplaatst, zoals sturen, deuren, elektronische spiegels, bedieningsknoppen, het stuur, tussen stoelen of in een armsteun. De nieuwe aanraakcontrollers bieden een energiezuinige modus, weerbestendige bediening en handschoenaanraakdetectie in multifunctionele displays, touchpad en slimme oppervlakken voor voertuigen, motorfietsen, e-bikes en autodeeldiensten.

Met het kleine 7×7 mm VQFN56-pakket van autokwaliteit van de MXT288UD-familie, kunnen leveranciers op niveau één de bordruimte met 75 procent verminderen en de totale stuklijst (BoM) voor deze compacte toepassingen verlagen, terwijl ze tegelijkertijd de vereisten voor betrouwbare aanraakprestaties overtreffen. De low-power wait-for-touch-modus van de familie verbruikt minder dan 50 µA en blijft responsief voor de gebruiker, zelfs als het scherm wordt uitgeschakeld om stroom te besparen of om de bestuurder 's nachts niet te storen. Het systeem wordt wakker door een aanraakgebeurtenis waar dan ook op het aanraakoppervlak.

Bovendien maken de MXT288UD-AM- en de MXT144UD-AM-apparaten detectie en tracking mogelijk van handschoenen met meerdere vingers door een grote verscheidenheid aan overlaymaterialen en diktes, zoals leer, hout of over oneffen oppervlakken, zelfs in de aanwezigheid van vocht. Normaal gesproken zou de diëlektrische constante van deze overlay-materialen de detectie van aanraking beperken, maar deze apparaten bieden een unieke oplossing voor het betrouwbaar detecteren en volgen van meerdere vingers met een hoge signaal-ruisverhouding (SNR) en via een eigen differentieel wederzijds acquisitieschema .

In toepassingen voor het delen van auto's helpt deze betrouwbare aanraakfunctionaliteit bijvoorbeeld gebruikers van buitenaf toegang te krijgen tot een auto door aanraakcoördinaten op een buitendisplay te volgen in elke omgeving, zoals regen, sneeuw of extreme hitte. Ook motorfietsen en andere motorvoertuigen profiteren van dergelijke weerbestendige ontwerpen. Als kant-en-klare oplossing biedt de MXT288UD-familie beproefde firmware, ontwikkeld volgens SPICE-processen in de auto-industrie en AEC-Q100-gekwalificeerd — waardoor autofabrikanten gemakkelijk kunnen integreren in bestaande systemen met een lager risico en een snellere time-to-market.

Zowel software- als hardwareondersteuning is beschikbaar. Softwaretools omvatten maXTouch Studio en een maXTouch-analysator. Voor de MXT288UD omvat de aangeboden hardware een evaluatiekit met een printplaat (PCB) en een 5” capacitief aanraakpaneel, terwijl de evaluatiekit van de MXT144UD een PCB en een 2,9” capacitief touchpad bevat. Voor beide apparaten wordt een bridge-printplaat meegeleverd met een USB-aansluiting voor interface met een computer wanneer maXTouch Studio wordt uitgevoerd. De aanraakfunctiegroep van Microchip kan ook helpen bij de ontwikkeling en afstemming van aanraaksensoren en integratie in de uiteindelijke toepassing. De MXT288UD-touchcontrollerfamilie is vandaag beschikbaar in massaproductie.
