Een handleiding voor het gebruik van een CNC-freesmachine voor beginners

Een CNC-router is een computer numeriek bestuurde apparatuur waarbij de gereedschapspaden via een computer worden bestuurd. Het wordt gebruikt voor het bewerken van verschillende materialen, waaronder hout, aluminium, steen, kunststoffen, composieten en schuim. Een CNC-router gebruikt een 3-assige CNC-bit om materiaal uit de voorraad te verwijderen om een ​​onderdeel te vormen. 3-assen betekent dat het CNC-gereedschap tegelijkertijd in alle drie de richtingen van de X-, Y- en Z-as kan bewegen.

Laten we beginnen met het leren van de basisvaardigheden om een ​​CNC-freesmachine voor beginners te gebruiken.

Stap 1. CNC-routermachine starten

Er zijn een aantal componenten die moeten worden aangesloten voordat we kunnen beginnen:

1. Schakel de routercontrollerkast in de buurt van de muur in door de AAN/UIT-knop snel in te schakelen.

2. Druk vervolgens op de groene startknop om de afstandsbediening te starten.

3. Zet de stofafscheider aan – (vergeet niet om de stofzakken te controleren).

4. Start de vacuümtafel door op de witte knop te drukken.

Stap 2:Kies End Mill - Intro

Er zijn een aantal verschillende bladen om uit te kiezen bij het uitvoeren van een project op een CNC-routermachine. De CNC-frezen die we alleen mogen gebruiken, staan ​​bekend als vingerfrezen en ze nemen een aantal verschillende vormen en maten aan. We geven hier een korte spoedcursus over vingerfrezen. Hieronder volgen de aspecten waarvan we hopen dat u deze volledig zult begrijpen tussen het voltooien van deze cursus en het starten van uw eerste CNC-routeringsproject:

1. Aantal fluiten.

2. Vorm frees:plat versus kogelneus versus V-bits.

3. Maatvoering.

Stap 3:Kies Frees - Fluiten

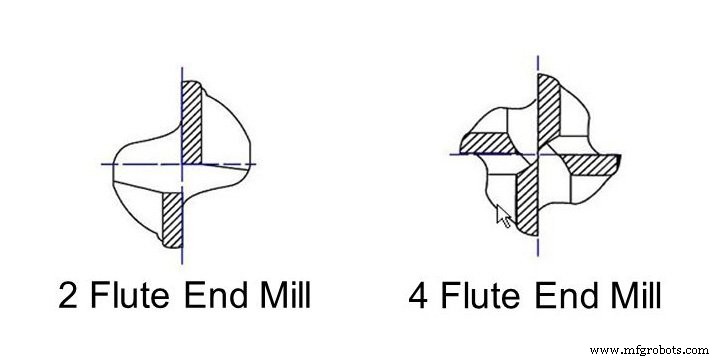

Bekijk de eerste afbeelding in deze stap en kijk of u een verschil kunt zien tussen de twee weergegeven bits. Voor het geval je het niet kunt zien:het CNC-bit aan de rechterkant heeft vier randen, terwijl het CNC-bit aan de linkerkant slechts twee randen heeft. Deze randen worden groeven genoemd en hebben elk hun eigen doel in een CNC-project. Wat is het verschil tussen hen? We beschrijven het verschil tussen frezen met vier en twee fluiten graag als het vergelijkbare verschil tussen een houtzaag en een ijzerzaag. Een houtzaag heeft veel minder en grotere tanden dan een ijzerzaag - waardoor het ideaal is om zachtere materialen zoals hout te zagen. Een ijzerzaag heeft fijne tanden dicht bij elkaar, waardoor hij ideaal is om metalen buizen en andere harde materialen te zagen. Wanneer u op zoek bent naar de juiste vingerfrees voor uw project, bedenk dan dat vingerfrezen met vier groeven worden gebruikt voor hardere materialen (bijv. aluminium, mahonie, kunststof, teak, enz.) en frezen met twee groeven voor zachtere materialen ( bijv. MDF, multiplex, ceder, enz.).

Stap 4:Kies Frees - Vormen

Afgezien van het aantal fluiten, zijn vingerfrezen er in een aantal verschillende vormen.

Plat (ook bekend als vingerfrees): Let op het platte profiel aan het uiteinde van de schacht. Dit platte profiel maakt deze vingerfrees ideaal voor het snijden van zuivere profielsneden, het frezen van kamers of het boren van gaten.

Ballnose: Let op de afgeronde bovenkant aan het einde van de fluiten. Deze vorm maakt dit blad alleen ideaal voor 3D-surfacing. Dit type mes is niet geschikt voor het snijden van profielen.

V-bit: Let op de spitse punt van het bit. Deze vorm maakt dit lemmet ideaal voor het snijden. Woorden zijn bijzonder eenvoudig met dit CNC-bit.

Mysterie stukjes: Misschien ben je tijdens het zoeken naar een beetje in de 'End Mills'-kast een interessant stuk tegengekomen dat hier niet wordt vermeld. Hoe interessant of perfect voor uw werk dat CNC-bit ook lijkt.

GEBRUIK GEEN NIET-GECLASSIFICEERDE BITS ZONDER EERST DE SHOP MANAGER OF DE CNC ROUTER GURU TE RAADPLEGEN

Stap 5:wissel mes of frees

Als de vingerfrees die u zoekt al in de CNC-machine zit wanneer u nadert. Controleer vervolgens op dichtheid de volgende instructies:

1. Plaats de afstandsbediening in de houder, zorg ervoor dat u tijdens dit proces niet op de startknop van de spindel drukt.

2. Pak de twee sleutels van de CNC-freestafel en maak de spantang voorzichtig los van de CNC-freesas - let op uw knokkels.

3. Verwijder eerst het CNC-bit en vervolgens de spantang en plaats de oude vingerfrees in de gereedschapskist voordat u deze items vervangt.

4. Plaats de nieuwe vingerfrees in de spantang hoog genoeg om een ​​aanzienlijk deel van de schacht vast te pakken - de nieuwe vingerfrees kan (maar hoeft niet) uit de achterkant van de spantang te steken als deze op de juiste manier is geplaatst. Voor kleinere vingerfrezen, duwt u de vingerfrees in de spantang tot ongeveer 2 mm vanaf het begin van de helix.

5. Draai de moer/spantang/vingerfrees weer vast in de spil - niet te strak aandraaien met overmatige kracht.

Stap 6:Werkstuk op tafel zetten

• Wanneer u van plan bent uw bord te snijden, is het belangrijk om te controleren of alle 4 vacuümzones (onder de MDF), als er rubberen strips rondom de randen van de zones moeten worden geplaatst, om de sterkte van het vacuüm, de sterkte van het vacuüm bepaalt hoeveel van de luchtdruk daadwerkelijk gaat werken om uw werkstukken vast te houden.

Minder vacuüm Minder druk.

• Als u met smailplaten werkt en deze niet een hele vacuümzone vult, kunt u plastic pluggen gebruiken en een kortere rubberen strip in de sleuven plaatsen om deze te verkleinen.

• Vervolgens plaats je de mdf-plaat terug op de vacuümtafel, en je bent klaar om je eigen plaat op de bovenkant te plaatsen en wensen te selecteren voor de vacuümzones die je wilt gebruiken en druk op de witte knop om het vacuüm te activeren.

Stap 7:X- en Y-as instellen

Nu moet je elke as op nul zetten, dus het CNC-freesbit snijdt alleen waar de veronderstelde pa-cut is. De punt van de CNC-frees moet over het oppervlak van het materiaal aan de linker achterkant worden geplaatst, en wanneer u tevreden bent met de nieuwe nul, drukt u op [ XY=0 ] en [ OK ]

Stap 8:Z-as instellen

Er zijn twee verschillende manieren waarop u de Z-as kunt instellen:

Papiermethode

Zoek een stuk normaal A4-papier en plaats het tussen het onderdeel en de CNC-frees, breng de Z voorzichtig naar het papier en wanneer je 5 mm van de bovenkant bent, verschuif je naar de stepper-beweging door op [ ~ ] te drukken en je kunt nu veilig bewegen dichterbij zodat de punt net het oppervlak van het papier raakt wanneer u het ertussen verplaatst. Druk vervolgens op [ Shift ] + [ XY=0] en [ OK ] en de nul is nu precies 0,100 mm boven het oppervlak.

Toolsensor-methode

Plaats de gereedschapssensor onder de frees op de bovenkant van het deel dat u wilt snijden, en breng de punt van de bit naar beneden, zodat de 8-10 mm de sensorplaat afbreekt en druk op [ Shift ] + [ ~ ] en het gereedschap zal automatisch ga naar beneden en stel het nulpunt voor u in.

*BELANGRIJK

Bij het wisselen van bits tussen freesbewerkingen zal het nodig zijn om de z-nulcoördinaat opnieuw in te stellen. Stel de X-, Y-coördinaten niet opnieuw in.

Stap 9:Bestand laden voor CNC-routermachine

U bent nu klaar om uw bestand in de CNC-controllerbox te laden door een flashdrive te gebruiken met uw CNC-snijbestand uit de CNC-routersoftware.

Instructies:

• Steek de flashdrive in de lezer.

• Wacht op het gelezen USB-bericht.

• Druk op [ OK ].

• Zoek uw bestand door ▲▼◄► de usb-bibliotheek te scrollen.

• Druk op [ OK ] om te uploaden en [ 1 ] om te bevestigen.

• Doe je gehoorbescherming op en googles.

• Nu kunt u op start [ ► ] drukken.

Stap 10:veiligheidshandleiding voor CNC-routers

• Draag altijd oog- en gehoorbescherming. De winkel zal je zowel een bril als oordopjes leveren.

• Houd de tafel schoon en vrij van gereedschap en losse materialen.

• Laat de router nooit onbeheerd draaien. Als je weg moet, vraag dan iemand om voor je te kijken of pauzeer de taak.

• Leun nooit op de tafel en laat uw handen of voeten nooit op de CNC-machine rusten terwijl deze draait.

• Probeer geen aanpassingen te maken of het materiaal te verplaatsen terwijl de CNC-machine draait.

• Gebruik de stofafscheider of stofzuiger terwijl de CNC-machine werkt.
